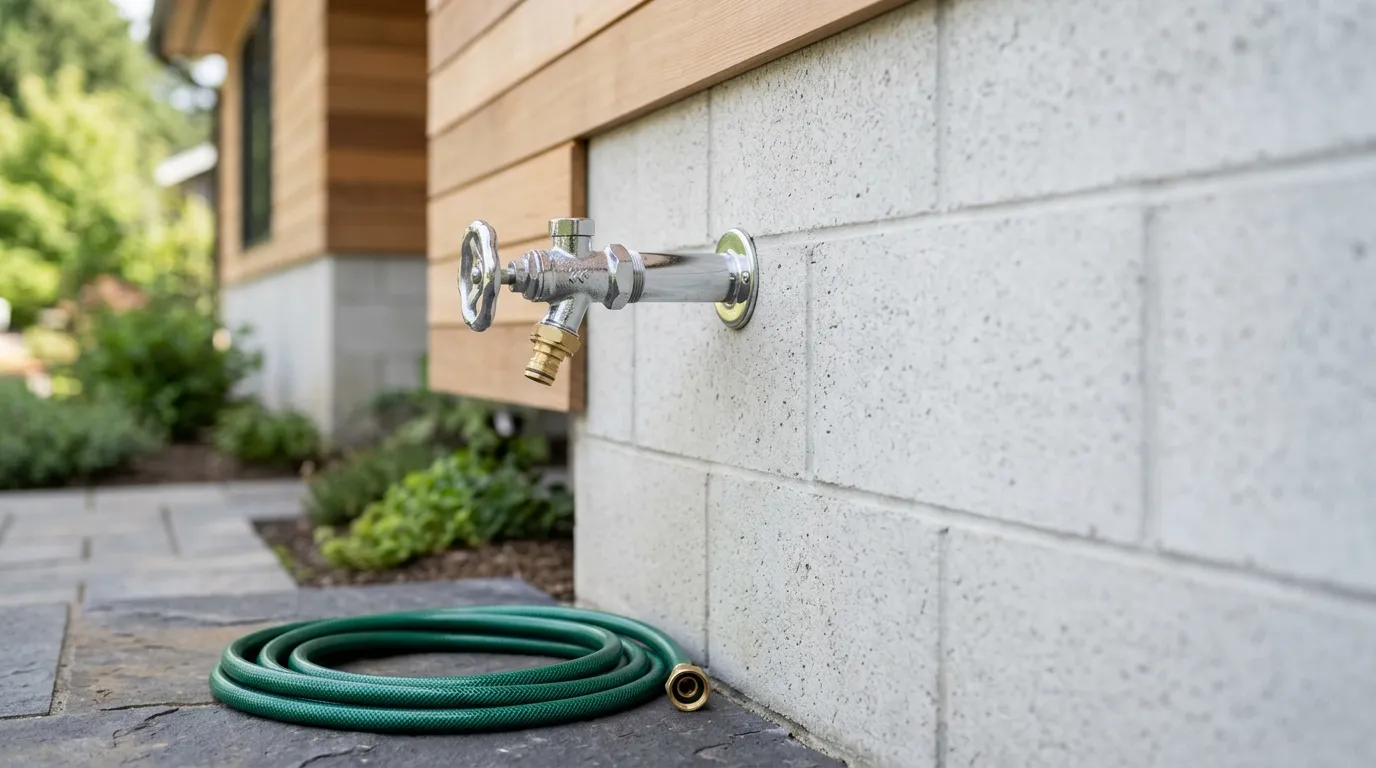

Незамерзающий кран для улицы: как выбрать длину и установить в стену

Обычный шаровой кран на улице вмерзает в лёд за одну морозную ночь: вода стоит в корпусе, замерзает и рвёт латунь. Незамерзающий кран решает это конструктивно: снаружи остаётся только маховик и излив, а сам запорный клапан вынесен на длинном штоке внутрь стены, в тёплый контур дома. Открываете вы кран уличным маховиком, но вода перекрывается в тепле — на дальнем конце штока, а не у излива. После закрытия вода из наружной части самотёком выливается через излив, и замерзать внутри крана нечему. Такой водоразборный кран (его же называют морозоустойчивым или морозостойким) ставят на ввод воды в дом, на летний водопровод дачи, под полив и мойку машины. Главное при покупке — угадать длину штока под толщину вашей стены с отделкой: ошибётесь с запасом, и запорный клапан окажется в холодной зоне — кран перемёрзнет по той же схеме, что и обычный.

Чем незамерзающий кран отличается от обычного уличного

Разница в том, где именно перекрывается вода. У обычного шарового крана запорный шар сидит в корпусе прямо на улице, вся вода в нём на морозе застывает и разрывает латунь. У незамерзающего крана запорный клапан вынесен на конец длинного штока и работает внутри стены, в отапливаемом помещении — на улицу выходит только излив с маховиком. Когда вы закрываете кран, вода перекрывается в тепле, а тот столб воды, что остался в наружной трубке, самотёком сливается на землю.

Поэтому в холодную зону такой кран ставить нельзя. Если стена неотапливаемая (гараж без тепла, холодный тамбур), запорный узел окажется на морозе, и вся идея разваливается. Кому интересно разобраться в водоразборной арматуре шире — от шаровых кранов до вентилей и их отличий по конструкции — смотрите отдельный разбор трубопроводной арматуры.

Устройство и принцип работы

При закрытии клапан перекрывает воду внутри стены, а остаток из наружной трубки сливается через излив на улицу. Стоячей воды внутри не остаётся — значит, и замерзать нечему. Отдельного дренажного отверстия у настенного крана нет: вода уходит через тот же носик, из которого течёт при открытии (в заглублённых уличных гидрантах остаток сливается иначе — в грунт ниже точки промерзания, но это другой класс оборудования).

Из чего состоит незамерзающий водоразборный кран:

• шток — длинный стержень внутри корпуса, передаёт усилие от уличного маховика на клапан в тёплой зоне;
• седло и запорный клапан — запорный узел на внутреннем конце штока, работает внутри стены;
• излив с маховиком — наружная часть; через него подаётся вода при открытии и через него же самотёком сливается остаток после закрытия;
• клапан-антисифон (противовакуумный клапан) — впускает воздух внутрь корпуса, но не выпускает обратно.

Клапан перекрывает воду внутри стены, в тёплой зоне; остаток из наружной трубки сливается самотёком через излив за счёт уклона

Антисифон впускает воздух в корпус, чтобы вода сливалась самотёком, а не «висела» из-за вакуума. И не даёт засосать воду обратно, если на изливе остался шланг с водой, а давление в сети упало, — защита и от обратного загрязнения, и от того, что кран не сольётся и лопнет на морозе.

Как подобрать длину штока под толщину стены

Длина крана должна быть больше полной толщины стены — с наружной и внутренней отделкой — плюс запас 5–10 см, чтобы запорный клапан гарантированно оказался в тёплом помещении. Меряете не голую кладку, а весь «пирог» стены от чистовой внутренней поверхности до наружной, вместе с утеплением и облицовкой. Линейка Tim идёт с шагом 100 мм — 250, 350, 450, 550 и 650 мм; у Vieir размерный ряд короче — 250, 350 и 450 мм.

Подбор длины штока незамерзающего крана по толщине стены

Длина штока	Толщина стены с отделкой (с запасом 5–10 см)	Типовая конструкция
250 мм	до ~180 мм	Каркасник с одинарной обшивкой, тонкая перегородка, брус 150
350 мм	до ~280 мм	Каркасник с двойной обшивкой (~250–300 мм), газобетон 250 без наружного утепления
450 мм	до ~380 мм	Кирпич в 1,5 кирпича (≈380 мм), газобетон 300 с тонким утеплением
550 мм	до ~480 мм	Газобетон 300 + утепление 50–100 + сайдинг (≈400–450 мм), кладка в 2 кирпича
650 мм	до ~580 мм	Толстые утеплённые стены, кирпич с вентфасадом, двойная кладка с утеплителем

Длина крана = полная толщина стены с наружной и внутренней отделкой + запас 5–10 см, чтобы клапан гарантированно был в тепле

Почему нельзя брать длину впритык. Стена «дышит»: сегодня у вас газобетон 300 мм, а через год вы навесите утепление 100 мм и сайдинг — и кран, который раньше доставал клапаном до тепла, теперь заканчивается в толще холодного утеплителя. Поэтому берут на типоразмер длиннее — под будущее утепление. Лишние 100 мм штока не мешают: внутренний конец просто чуть дальше зайдёт в помещение. Если сомневаетесь между двумя длинами — берите большую.

Подобрать кран под свою стену и посмотреть наличие по длинам можно в разделе водоразборных вентилей и незамерзающих кранов.

Tim или Vieir — какой бренд выбрать

Обе линейки сделаны из никелированной (хромированной) латуни: вход 1/2" НР, излив 3/4" НР под шланг, управление маховиком-вентилем. Конструктивно они устроены одинаково, а отличаются длиной размерного ряда и ценой.

• Длины. Tim закрывает весь диапазон от 250 до 650 мм с шагом 100 мм — под толстые утеплённые стены и кирпич в два кирпича берут именно его. Vieir доходит только до 450 мм, для стены с наружным утеплением его уже не хватит.
• Цена. На сопоставимой длине Tim заметно доступнее Vieir — при одинаковой конструкции это делает Tim рабочей лошадкой для массовых вводов, когда прораб закупает партию под несколько объектов.

Придумывать несуществующие технические преимущества смысла нет: паспортно это близкие краны одного класса. Если стена толстая или вам нужен запас по длине — вопрос закрывает только Tim. Если длины до 450 мм достаточно и вы выбираете по наличию — берите то, что есть на складе.

Монтаж своими руками: пошагово

Кран привезли, длина под стену подобрана — дальше главное не запороть уклон и герметизацию. Смонтированный без уклона наружу кран не сольётся и рано или поздно порвёт корпус, поэтому уклон закладывают ещё на этапе сверления.

1. Разметьте отверстие с уклоном 2–5° в сторону улицы. Наружный конец должен быть ниже внутреннего — тогда остаточная вода уйдёт самотёком. Уклон задают наклоном сверла, а не «на глаз» после установки.
2. Просверлите стену коронкой под диаметр корпуса. По газобетону — без удара, по кирпичу и бетону — с ударом или алмазной коронкой.
3. Заведите кран в отверстие, вход 1/2" со стороны помещения совместите с точкой врезки в водопровод.
4. Подключите к вводу через американку или разъёмное соединение — так кран можно будет снять на ревизию, не разбирая всю линию. Подводка — металлопластик или полипропилен, по резьбе.
5. Загерметизируйте резьбу льном с пастой или анаэробным герметиком; ФУМ на такой резьбе под вибрацию шланга держит хуже.
6. Запеньте зазор между корпусом и стеной монтажной пеной — это и фиксация, и утепление гильзы, чтобы холод не шёл вдоль корпуса к клапану.

После монтажа откройте и закройте кран, убедитесь, что вода из излива сливается полностью и не «висит» в трубке. Стоит остаток — проверьте уклон и антисифон.

Типичные ошибки, из-за которых кран течёт или перемерзает

Самая частая и самая обидная ошибка — забытый на зиму шланг. Осенью дачник закрывает воду, но оставляет подключённый поливочный шланг с водой на изливе. Антисифон не может впустить воздух, вода в корпусе не сливается, замерзает и разрывает латунь. Правило простое: на зиму шланг с крана снимают всегда. Это первое, что стоит проверить, если кран потёк после весны.

Что ещё выводит незамерзающий кран из строя:

• Нет уклона наружу. Кран смонтировали горизонтально или с уклоном внутрь — остаточная вода не сливается, стоит в трубке, замерзает. Лечится только переустановкой с правильным уклоном 2–5°.
• Неисправный или забитый антисифон. Симптом: после закрытия вода из излива не сливается или, наоборот, при открытии переливает и подсасывает воздух. Клапан засорён окалиной или залип — прочистить или заменить; на морозе забитый антисифон означает невыход воды и разрыв корпуса.
• Длина штока впритык. Стену утеплили после установки, клапан оказался в холодной зоне — кран мёрзнет, хотя «незамерзающий». Отсюда правило запаса в один типоразмер под будущую отделку.
• Течь по штоку из-под маховика. Обычно изношен сальник/уплотнение штока — меняется ремкомплектом, сам корпус при этом цел.

Региональный нюанс для СПб и ЛО. Дачный водопровод здесь живёт по сезону: воду пускают в мае, консервируют в октябре. При закрытии сезона недостаточно перекрыть подачу — надо снять шланги со всех незамерзающих кранов и убедиться, что вода из них сошла. Первые ночные заморозки в области приходят ещё в сентябре, до планового закрытия дачи, и застают краны с подключёнными шлангами — типичная причина весенней замены корпуса. Возьмите за правило снимать шланг сразу после каждого полива, а не «потом, перед зимой».
