Резка и сварка металлических труб

Рассказываем о резке и способах соединения стальных и медных труб. Подробно описываем капиллярную пайку.

При работе с трубами после замера необходимой длины понадобится их разрезать. Для резки труб применяется роликовый труборез.

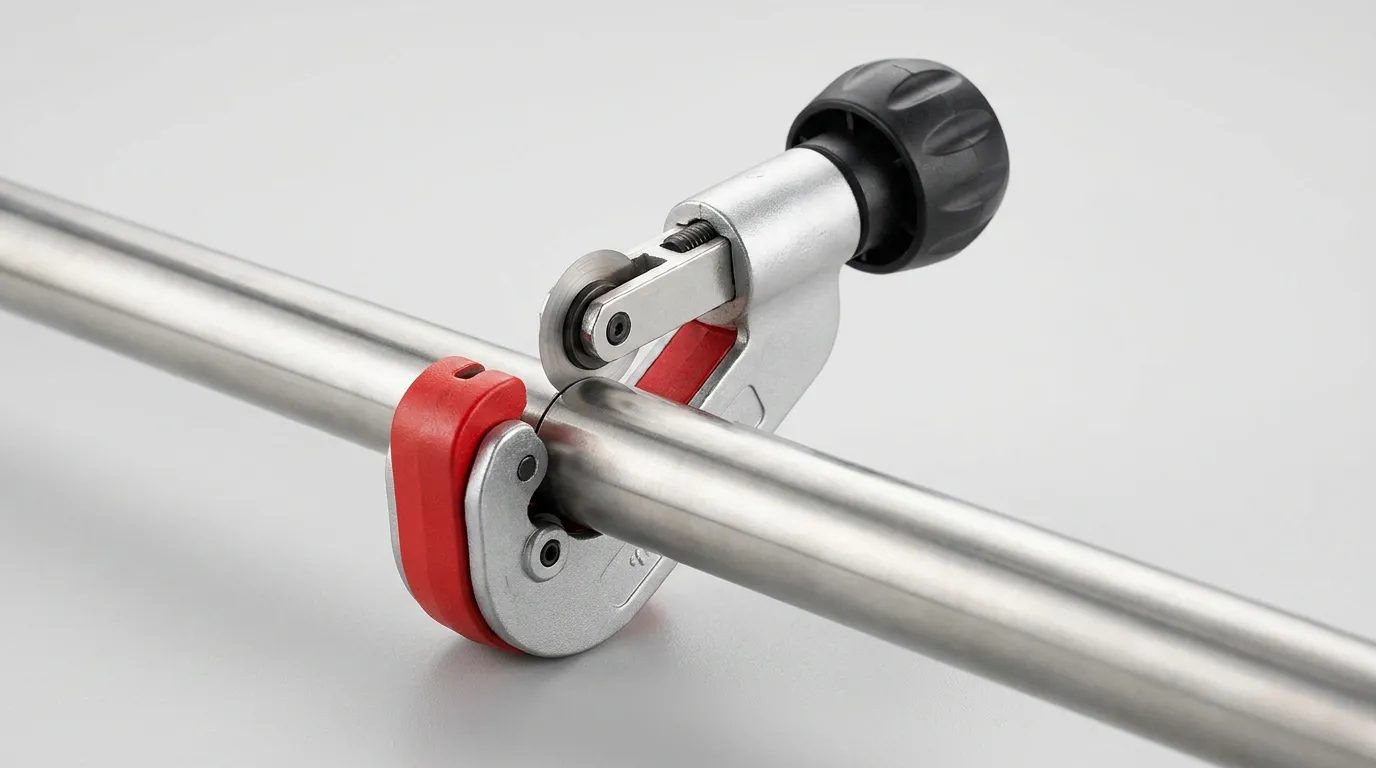

Роликовый труборез для стальных труб

Сама труба фиксируется зажимом, левой рукой инструмент подводится к трубе, а правой рукой заворачивается прижимной винт. По ходу резки труборез поворачивается вокруг трубы, по мере ослабления нажима заворачивается прижимной винт.

Резка

Резка трубы труборезом

По окончанию работы конец трубы зачищается напильником.

Для резки труб также используется ножовочный станок с ножовочным полотном в 22 зуба с углом заострения 60 градусов.

Резьба на трубу после наворачивается одним из двух способами:

механическим (клупп Маевского),
электрическим.

Клупп Маевского

Резьба клуппа

При выборе клуппа следует обращать внимание на диаметры насадок и тип резьбы. Резьба должна быть дюймовой с углом при вершине 55 градусов.

Нарезка резьба осуществляется в соответствии с инструкцией к клуппу. Кусок трубы перед началом работы с клуппом смазывается машинным маслом.

Существует несколько длин коротких резьбовых соединений в зависимости от диаметра трубы (мм).

Длина короткой резьбы в зависимости от диаметра трубы

Для нарезки внутренней резьбы используются метчики.

Метчики для резьбы

Внутреннюю резьбу наносить не обязательно, гораздо проще использовать для соединительные элементы (например, муфты).

Муфта для соединения труб

Стальные трубы без резьбы соединяются посредством сварки. Сварные соединения прочны и долговечны, но должны выполняться специалистом. Если нет возможности пригласить специалиста, стоит выбрать метод, представленный ранее (нарезка соединений с помощью трубореза, нанесение резьбы клуппом и последующее соединение с помощью муфт).

Обратите внимание, что сварка не применяется для труб с оцинковочным слоем.

Медные трубы без резьбы соединяются методом капиллярной пайки. При этом используется газовая горелка и специальный припой (обычно, серебряно-бронзовый).
