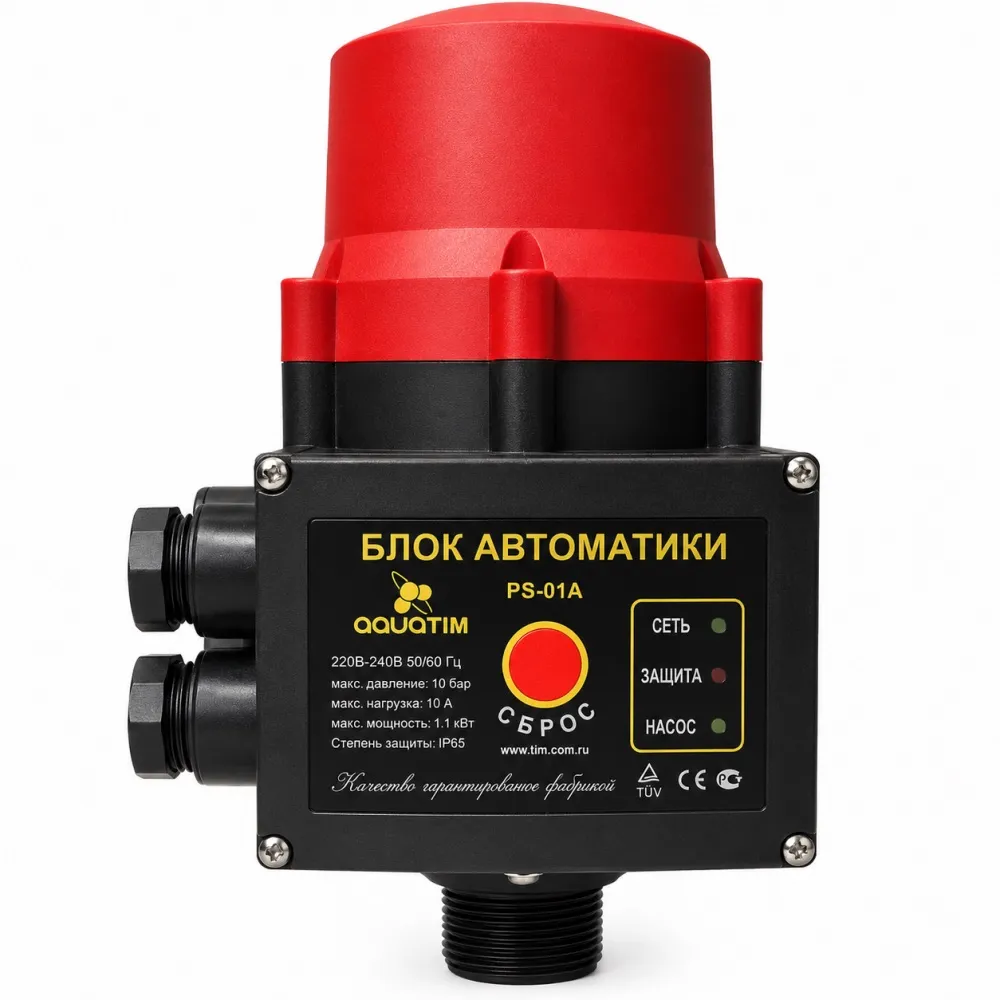

Блок автоматики насоса AQUATIM PS-01A

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запускать его при снижении давления (при открытии крана) и останавливать при остановке водного потока в системе водоснабжения (при закрытии крана). Кроме того, блок автоматики обеспечивает защиту насоса от работы его без воды ("сухого хода").

Диаметр присоединения: 1" внешняя резьба

Блок автоматики предназначен для перекачки чистой воды, не содержащей твердых частиц. При наличии твердых частиц необходима установка фильтра на входе в блок автоматики. Наличие манометра обеспечивает визуальный контроль давления в системе водоснабжения.

Блок автоматики запускает электронасос в течение 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления, под воздействием открытия крана. В отличие от систем с реле давлением-баком, условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимальных значений. Как только блок автоматики определяет данное условие, он производит остановку электронасоса с задержкой в интервале 7+15 секунд, логика хронометрирования направлена на сокращение частоты срабатывания электронасоса в условиях низкого потока.

Запуск блока автоматики

ВНИМАНИЕ: В случае, если уровень заливаемой воды ниже уровня на котором установлен насос, следует в обязательном порядке использовать донный обратный клапан на всасывающей трубе.

1. Перед запуском в действие полностью заполнить водой всасывающую трубу и электронасос и запустить последний, тем самым дав питание блоку автоматики «СЕТЬ». После остановки электронасоса открыть кран, расположенный в самой верхней точке.

2. Установка правильная, если электронасос работает непрерывно, и на выходе из крана регулярный поток воды. В случае отсутствия потока воды, можно продлить работу электронасоса держа нажатой кнопку «СБРОС», в течение промежутка, превышающего время хронометража блока автоматики. Если же и в этом случае поток отсутствует, следует отключить питание электронасоса, и повторить процедуру, начиная с п. 1.

Защита от сухого кода
Красный индикатор «ЗАЩИТА» загорается с выключением электронасоса, сигнализируя об опасности сухого хода. После того как удостоверитесь, что всасывающая магистраль заполнена водой, запустите электронасос нажав кнопку «СБРОС».
