Подвал в Ленобласти без дренажа — вопрос не «будет ли сырость», а «когда». Глинистые и суглинистые грунты с коэффициентом фильтрации ниже 0,1 м/сут не отдают воду сами: она накапливается у стены фундамента, давит на бетон, просачивается в трещины и капиллярно поднимается по кладке. Пристенный дренаж фундамента перехватывает воду там, где она опаснее всего — прямо у гидроизоляции стены. Ниже — практическая технология с расчётами, таблицами и разбором ошибок, которые встречаются на каждом втором объекте.
Пристенный, кольцевой, пластовый: когда нужен именно пристенный
Пристенный дренаж монтируют вплотную к гидроизоляции фундамента, когда в доме есть подвал или цокольный этаж, а грунт — глина или суглинок, не отдающий воду самостоятельно. Это принципиальное ограничение: в фильтрующих грунтах (крупный песок, гравий) достаточно кольцевого контурного дренажа на расстоянии 1,5–3 м от стены.
Разница между тремя типами хорошо видна в таблице:
| Параметр | Пристенный | Кольцевой (контурный) | Пластовый |
|---|---|---|---|
| Расположение | Вплотную к стене | 1,5–3 м от стены | Под плитой фундамента |
| Когда применяют | Подвал/цоколь + глинистый грунт | Нет подвала, фильтрующий грунт | Высокий напорный УГВ под плитой |
| Грунт | Глина, суглинок, торф | Супесь, суглинок с Kф > 0,5 м/сут | Любой, при напорных водах |
| Монтаж | При строительстве или вскрытии | При строительстве или вскрытии | Только при строительстве |
| Совместимость | Хорошо комбинируется с пластовым | Иногда совмещают с ливнёвкой | Требует пристенного как пары |
| Ориентировочная стоимость материалов | Средняя | Ниже на 20–30% | Выше на 40–60% |
Почему кольцевой не работает в глине? Вода движется по контакту «стена фундамента — насыщенный суглинок», буквально по шву между бетоном и грунтом. Дрена в 2 м от стены этот путь не перехватывает: грунтовые воды на подступах она остановит, а локальную верховодку у фундамента — нет. Именно поэтому во Всеволожском и Гатчинском районах, где торфяники с УГВ 0,5–1,5 м от поверхности, кольцевой дренаж в подвальных домах ставят только как дополнение к пристенному.
Пластовый дренаж под плитой фундамента решает задачу напорных подземных вод снизу. Он сложнее и дороже, выполняется только в период строительства. В ЛО его делают на участках с артезианскими горизонтами или высоким напором грунтовых вод — и почти всегда в паре с пристенным.
Нормативная база: что говорят СП и ГОСТы
Пристенный дренаж регулируется тремя документами: СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод», СП 104.13330.2016 «Инженерная защита территорий от затопления и подтопления» и ГОСТ Р 54475-2011 «Трубы полимерные со структурированной стенкой для наружной канализации и дренажа».
Из этих нормативов — конкретные цифры, которые влияют на проектирование:
СП 250.1325800.2016 задаёт конструктив дренажной системы у зданий. Ключевые требования: смотровые колодцы на прямых участках — не реже чем через 40–50 м и не далее 20 м от поворота трассы; на каждом повороте ≥ 30° — поворотный колодец; максимальная глубина монтажа дрен при самотечном режиме — около 6 м.
СП 104.13330.2016 (актуализация СНиП 2.06.15-85) применяется при проектировании дренажа на застроенных территориях. Нормирует скорость потока в дрене: минимальная — около 0,2 м/с (иначе частицы грунта оседают и заиливают трубу), максимальная — 1,0 м/с (иначе поток разрушает внутреннюю поверхность). Именно из этого требования выводится допустимый диапазон уклона.
ГОСТ Р 54475-2011 устанавливает классы кольцевой жёсткости SN для гофрированных труб. По нему выбирают трубу под конкретную глубину заложения и нагрузку.
Отмостка по СП 250 — ширина не менее 1 м, уклон 2% от стены. Без отмостки поверхностные воды идут прямо к фундаменту, и дренаж работает в два раза интенсивнее, чем должен.
Устройство «пирога»: слои, материалы, фракции
Правильный «пирог» пристенного дренажа включает восемь функциональных слоёв — от гидроизоляции стены до обратной засыпки, и каждый выполняет свою роль.
| № | Слой | Материал | Толщина / параметр |
|---|---|---|---|
| 1 | Гидроизоляция фундамента | Обмазочная (битумная, полимерная) или рулонная | По проекту, ≥ 2 слоя — обязательна |
| 2 | Профилированная мембрана | Геомембрана с шипами (HDPE) | 0,5–0,8 мм, опционально |
| 3 | Геотекстиль — первый слой | Иглопробивной, плотность 150–250 г/м² | Полотно по дну и стенкам, выпуски на поверхность |
| 4 | Щебёночная подушка под трубой | Гранитный щебень фракции 20–40 мм | 10–15 см |
| 5 | Дренажная труба | Гофрированная 2-слойная ПНД/ПВХ, перфорированная | DN 100–160 мм |
| 6 | Щебень над трубой | Гранитный щебень фракции 20–40 мм | 20–30 см выше верха трубы |
| 7 | Геотекстиль — нахлёст | Тот же тип, нахлёст ≥ 30 см | Закрывает щебёночный пакет сверху |
| 8 | Обратная засыпка | Местный суглинок или грунт, без камней и мусора | До уровня отмостки |
Слои 3–7 работают как одна фильтрующая система: геотекстиль не пускает частицы глины в щебень, щебень передаёт воду к перфорации трубы, труба отводит её к колодцу.
Самая массовая ошибка в ЛО — укладывать трубу на карьерный песок или прямо в щебень без геотекстиля. В глинистом грунте частицы проникают в щебень через 2–4 сезона и кольматируют поры. Через 3–5 лет дрена теряет 70–90% пропускной способности, подвал снова сыреет. Плотность геотекстиля — не ниже 150 г/м²: более лёгкий материал рвётся при засыпке щебнем.
Про щебень: доломитовый (известняковый) формально допустим, но в условиях кислых торфяных вод ЛО (pH 4,5–5,5) растворяется за 5–10 лет. Гранитный щебень химически нейтрален.
Выбор дренажной трубы: диаметр, материал, класс жёсткости
Покупатели часто спрашивают: «Почему DN 110, а не DN 100?» Формально это одно и то же — труба с наружным диаметром 110 мм, просто разные стандарты обозначения. Для пристенного дренажа частного дома DN 110 из ПНД или ПВХ с перфорацией по всей окружности — стандартный выбор. DN 160 нужен при площади кровли более 200 м² или длине плеча дрены свыше 50 м.
Диаметр: DN 100/110 закрывает большинство частных домов. DN 160 берут при большой площади водосбора или когда длина трассы вынуждает снизить уклон ниже 3 мм/м — более широкая труба компенсирует меньший уклон за счёт большего сечения.
Материал: ПВХ жёстче, чуть дешевле на отрезке, хорошо держит форму на прямых участках. ПНД/ПЭВП гибче — проще обходить препятствия и делать плавные повороты без дополнительных отводов. Оба материала долговечны при правильном монтаже.
Перфорация: отверстия 1,5–5 мм по всей окружности (360°) — оптимальный вариант. Перфорация 270° допустима. При 180° труба работает только при боковом притоке, снизу воду не собирает.
Теперь главное, что игнорирует большинство монтажников, — класс кольцевой жёсткости:
| Класс SN | Кольцевая жёсткость, кН/м² | Рекомендуемая глубина | Типовая нагрузка |
|---|---|---|---|
| SN2 | 2 | до 1 м | Газон без нагрузки |
| SN4 | 4 | 1–4 м | Пешеходная зона, приусадебный участок |
| SN8 | 8 | 3–6 м | Лёгкий транспорт, въезд на участок |
| SN16 | 16 | более 6 м | Автодорога |
Для пристенного дренажа жилого дома — SN4 при глубине 1–3 м и SN8 при большей глубине или прокладке под въездом. На практике нередко берут SN2 при глубине 2 м из экономии: разница в цене около 15%, но через несколько зим труба деформируется под весом грунта и пучением. В ЛО сезонное пучение насыщенного суглинка создаёт боковую нагрузку, которую SN2 не держит. Переделка обойдётся в разы дороже изначальной доплаты за SN4.
Уклон и глубина заложения: расчёт
Дренажная труба работает самотёком, и уклон задаёт два предела. Меньше 3 мм/м — вода застаивается, не уходит к колодцу, зимой замерзает. Больше 10 мм/м при DN 110 — скорость потока превышает 1 м/с, и мелкие частицы грунта с водой начинают разрушать внутреннюю поверхность трубы.
Рабочий диапазон: i = 0,003–0,005, то есть 3–5 мм перепада на каждый погонный метр трубы. Большинство монтажников работают с уклоном 5 мм/м (0,5%) — это гарантирует самоочищение трубы даже при частичном заиливании.
Пример расчёта для типового дома 10 × 8 м:
Периметр дрены: (10 + 8) × 2 = 36 м. При уклоне 5 мм/м суммарный перепад высот: 36 × 0,005 = 0,18 м = 18 см. Значит, дальняя от точки слива точка дрены должна быть выше точки слива на 18 см. Если рельеф участка ровный или уклон рельефа направлен против трассы — накопительный колодец с насосом обязателен.
При периметре 50–60 м и уклоне 5 мм/м перепад составит 25–30 см. Чаще всего рельеф позволяет реализовать это самотёком.
Глубина заложения зависит от глубины подошвы фундамента. Трубу укладывают на уровне подошвы или на 5–10 см ниже неё. Для ленточного фундамента, заложенного ниже глубины сезонного промерзания для СПб и ЛО (нормативное значение для суглинка — около 1,0–1,2 м), дрена идёт на глубине 1,3–1,6 м. На этой отметке труба уже ниже зоны промерзания и не замёрзнет даже в суровую зиму. Единственный уязвимый участок — подъём к смотровому колодцу у поверхности: его нужно утеплить экструдированным пенополистиролом толщиной 50 мм.
Смотровые и поворотные колодцы
Смотровые колодцы — единственный способ промыть дрену через 10–15 лет, когда геотекстиль начнёт пропускать мелкие частицы. Без них дренаж превращается в одноразовое изделие.
По СП 250.1325800.2016: колодцы на прямых участках — не реже чем через 40 м, предельно 50 м; не далее 20 м от поворота трассы. На углах дома — обязательно. На прямом участке длиннее 40 м — дополнительный колодец посередине.
Для частного дома с периметром 36 м достаточно четырёх колодцев по углам. При периметре 50–60 м добавляют 1–2 на длинных прямых. Итого типичный объект — 4–6 колодцев.
Материал: пластиковые гофрированные колодцы DN 315 или DN 425 с крышкой на уровне отмостки или газона. Для пристенного дренажа жилого дома DN 315 достаточно. Поворотный колодец ставят на каждом изломе трассы более 30°. Нижний лоток колодца — на уровне дрены, выходное отверстие не меньше диаметра входящей трубы.
Точка сброса воды: самотёк, накопительный колодец или насос
Куда выводить воду — определяется рельефом участка и расстоянием до допустимых точек сброса.
Самотёк в ливнёвку, кювет или открытый водоём. Лучший вариант при наличии уклона рельефа к границе участка. Вода уходит без обслуживания и без электричества. Подключение к городской ливнёвке требует согласования с водоканалом. При подключении обязателен обратный клапан — без него при сильном ливне переполненная ливнёвка даёт обратный ток воды в дрены.
Накопительный дренажный колодец с насосом. Устанавливается в нижней точке участка. Вода аккумулируется, насос включается автоматически по поплавковому выключателю и откачивает воду туда, куда есть возможность сброса. Это типичное решение для ровных участков на торфяниках Всеволожского и Гатчинского районов ЛО, где рельеф не даёт самотечного уклона. Для дренажа частного дома хватает дренажного насоса с поплавковым выключателем мощностью 250–400 Вт.
Фильтрационный (поглощающий) колодец. Вода уходит в грунт через стенки и щебёночную обсыпку. Работает только в фильтрующих грунтах — крупный песок, гравий. В суглинке и глине ЛО бесполезен: грунт не успевает принимать воду, и колодец просто переполняется.
Подходящие товары

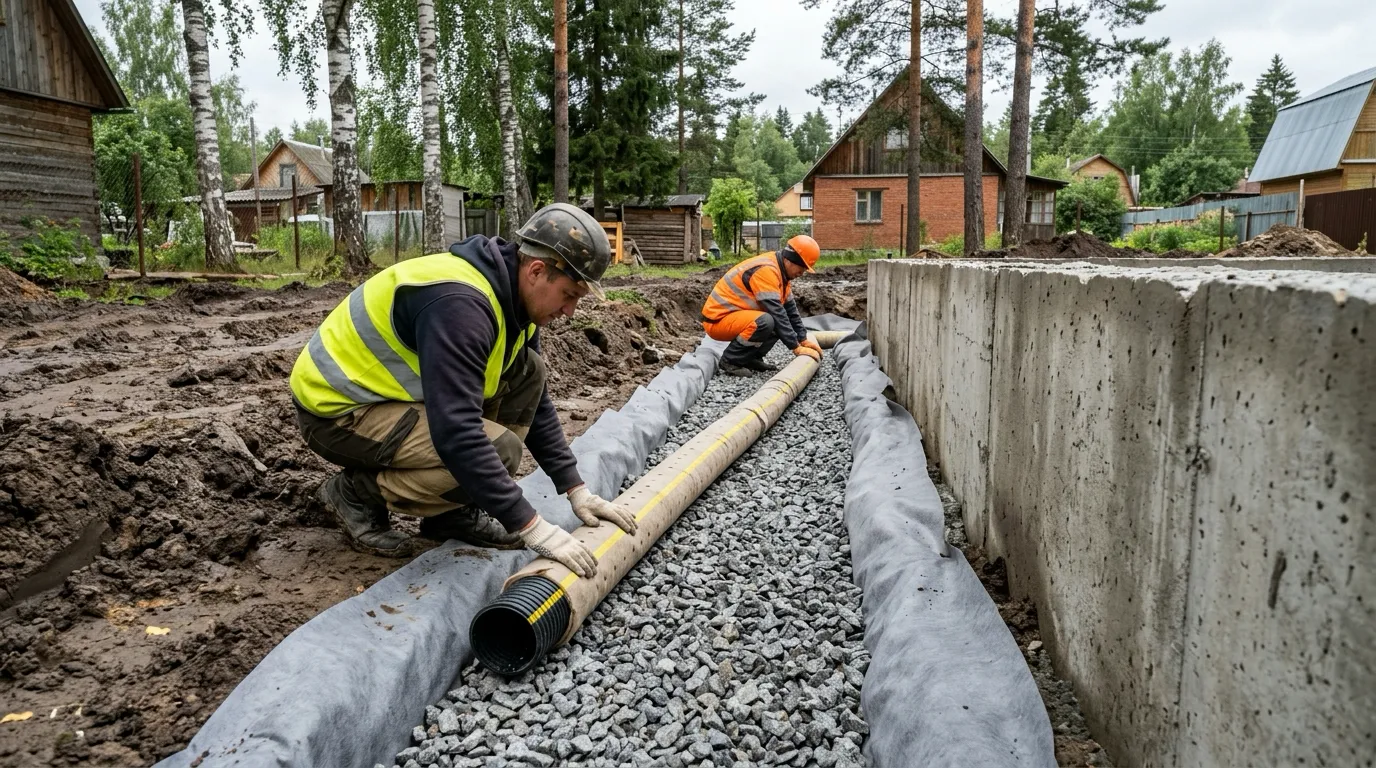

Пошаговая технология монтажа своими руками
Работу начинают с разметки трассы и определения точки сброса — всё остальное подчиняется этим двум параметрам.
1. Разметка трассы. Нанесите контур дрены по периметру дома. Отметьте места смотровых колодцев (все углы + прямые участки длиннее 40 м) и точку сброса в нижней точке трассы.
2. Земляные работы. Откопайте траншею шириной 40–60 см: под DN 110 минимум 40 см, оптимально 50–60 см для удобства укладки. Глубина — на 25–30 см ниже подошвы фундамента (с учётом щебёночной подушки). Дно формируйте с уклоном 3–5 мм/м в сторону точки сброса. Уклон контролируйте нивелиром или лазерным уровнем с рейкой: на глаз не работает — где-то уклон окажется обратным.
3. Укладка геотекстиля. Раскатайте полотно по дну и стенкам траншеи с выпусками по бокам наверх. Нужная ширина полотна: (2 × глубина траншеи) + ширина траншеи + 60 см на нахлёст. Полотно должно лежать без складок у дна.
4. Щебёночная подушка. Засыпьте 10–15 см гранитного щебня 20–40 мм, выровняйте с соблюдением уклона.
5. Укладка трубы. Уложите дренажную трубу DN 110 на щебень перфорацией вниз — отверстия должны смотреть на 5 и 7 часов, а не вверх. Если перфорация направлена вверх, труба собирает воздух, а не воду. Соедините секции муфтами. На поворотах используйте отводы 45° или 90° или устанавливайте поворотный колодец. Трубы наружной канализации ПВХ DN 110 и DN 160 подходят для таких систем.
6. Смотровые колодцы. Установите на всех углах и через каждые ≤ 40 м на прямых участках. Врезка: тройник на дрене → вертикальный отвод DN 315 вверх. Крышка — на уровне будущей отмостки или газона.
7. Засыпка щебнем. Засыпьте трубу гранитным щебнем 20–40 мм слоем 20–30 см выше верха трубы.
8. Закрытие геотекстилем. Заверните выпущенные края геотекстиля поверх щебёночного пакета с нахлёстом ≥ 30 см. Щебень должен быть полностью закрыт.
9. Обратная засыпка. Засыпьте местным грунтом послойно по 20–30 см с уплотнением. Крупные камни и строительный мусор не закапывать.
10. Отмостка. Ширина ≥ 1 м, уклон 2% от стены. Без отмостки поверхностные воды идут прямо в пазухи котлована.
11. Проверка. Налейте воду в верхний смотровой колодец — она должна появиться в нижнем или в накопительном колодце в течение нескольких минут. Если вода не появляется — уклон недостаточен или есть пробка в трубе.
Типичные ошибки и как их избежать
Большинство отказов дренажа происходит не из-за плохих материалов, а из-за нескольких ошибок при укладке.
Нет геотекстиля или плохой геотекстиль. Самая массовая ошибка. В глинистых грунтах ЛО частицы проникают в щебень за 2–4 сезона. Дрена теряет пропускную способность, подвал снова мокреет. Плотность — не ниже 150 г/м²: лёгкий материал 80–100 г/м² рвётся при засыпке щебнем и не держит глину.
Уклон на глаз. Без нивелира реальный уклон может оказаться обратным на каком-то участке. Вода застаивается, зимой замерзает, раздавливает трубу изнутри — особенно трубы SN2. Контролируйте уклон рейкой каждые 2–3 м.
Известняковый щебень в кислых водах. Торфяники ЛО дают воду с pH 4,5–5,5. Известняк растворяется за 5–10 лет — щебень превращается в мелкодисперсную взвесь, которая оседает в трубе. Только гранитный щебень.
Дренаж без гидроизоляции фундамента. Дренаж не заменяет гидроизоляцию — он снижает давление воды на стену. Без гидроизоляции капиллярный подъём через бетон никуда не денется. Сначала гидроизоляция, потом дренаж.
SN2 при глубине 2+ м. Труба деформируется под весом грунта и боковым пучением. Разница в цене 15% на этапе строительства — против стоимости вскрытия и переделки через 3–5 лет.
Прямое подключение к ливнёвке без обратного клапана. При ливне ливнёвка переполняется, и вода идёт обратно в дрену. Без клапана это означает затопление подвала именно в момент дождя, когда дренаж должен работать.
Обслуживание и промывка
Дренаж не требует ежегодного обслуживания, но осмотр смотровых колодцев раз в 2–3 года продлит срок службы системы вдвое.
Признаки заиливания: вода в нижнем колодце появляется медленнее обычного, или подвал начинает сыреть в периоды таяния снега и затяжных дождей. При первых признаках не ждать: чем дольше ил в трубе, тем сложнее его вымыть.
Промывка гидродинамическая — через смотровые колодцы. Шланг с форсункой подаётся в дрену, давление 50–100 бар вымывает ил. Работа для спецтехники — ассенизатор с насосом высокого давления. При правильном монтаже хватает одного раза в 10–15 лет.
Самостоятельно через садовый шланг можно убрать рыхлые отложения в зоне 3–5 м от колодца. Для профилактики достаточно. Для глубокой прочистки — только спецтехника.
Ожидаемый срок службы: гофрированные двухслойные трубы ПНД/ПВХ рассчитаны на 50 лет. Геотекстиль — 25–40 лет. При грамотном монтаже система работает 30–40 лет без замены.
Часто задаваемые вопросы
На какую глубину закапывать дренажную трубу при пристенном дренаже?
Трубу укладывают на уровне подошвы фундамента или на 5–10 см ниже неё. Для ленточного фундамента с заложением 1,2–1,5 м (ниже нормативной глубины сезонного промерзания для СПб и Ленобласти) дрена идёт на глубине 1,3–1,6 м. Мельче подошвы закладывать нельзя: вода накапливается у стены и давит на бетон снизу.
Какой уклон дренажной трубы должен быть на 1 метр?
Рабочий диапазон — 3–5 мм на каждый погонный метр трубы (0,3–0,5%, или i = 0,003–0,005). При уклоне меньше 3 мм/м вода застаивается в трубе. При уклоне больше 10 мм/м скорость потока в DN 110 превышает 1 м/с, и мелкие частицы грунта начинают эродировать трубу изнутри. На практике берите 5 мм/м — это гарантированное самоочищение.
Нужен ли геотекстиль для дренажа фундамента, или можно обойтись без него?
В глинистых и суглинистых грунтах геотекстиль обязателен. Без него частицы глины проникают в щебень и забивают поры дрены. В типичных условиях Ленобласти — суглинок, торф — дренаж без геотекстиля перестаёт нормально работать через 3–5 лет. Плотность иглопробивного геотекстиля — 150–250 г/м².
Можно ли подключить пристенный дренаж к ливнёвой канализации?
Можно, но обязательно с обратным клапаном в точке подключения. При сильном ливне ливнёвка временно переполняется, и без клапана вода пойдёт обратно в дренажную трубу, затопив подвал. Кроме того, подключение к городской ливнёвке требует согласования с водоканалом.
Сколько лет служит пристенный дренаж фундамента?
При грамотном монтаже с геотекстилем 150+ г/м² и гранитным щебнем — 30–40 лет без замены. Сами трубы ПНД/ПВХ рассчитаны на 50 лет. Основной риск — заиливание геотекстиля при неправильном монтаже или слишком лёгком полотне. Профилактическая гидропромывка раз в 10–15 лет продлевает срок до расчётного.
Нужен ли дренажный насос, если нет уклона к точке сброса?
Да. При ровном рельефе устанавливают накопительный колодец в нижней точке трассы и дренажный насос с поплавковым выключателем: он включается автоматически при наполнении и откачивает воду туда, где есть возможность сброса. Для дренажа частного дома достаточно насоса мощностью 250–400 Вт.
Чем пристенный дренаж отличается от кольцевого?
Пристенный монтируется вплотную к гидроизоляции фундамента и перехватывает воду прямо у стены. Кольцевой проходит в 1,5–3 м от фундамента и перехватывает воду на подступах. В домах с подвалом на глинистом грунте кольцевой дренаж не справляется: вода движется по контакту суглинка со стеной, и дрена в 2 м этот поток не видит. Поэтому при наличии подвала в глинистых грунтах ЛО — только пристенный.
Что ещё понадобится для системы
Дренажный «пирог» — это трубы, геотекстиль, щебень и колодцы. Если самотечный сброс невозможен, к системе добавляют накопительный колодец и насос. В каталоге ksao.ru — дренажные насосы для автоматической откачки воды из накопительного колодца, а также трубы наружной канализации ПВХ DN 110 и DN 160, которые применяются в том числе в дренажных системах.
