Латунные фитинги: виды, применение и как выбрать для ПНД и водоснабжения

Латунные фитинги ставят там, где соединение должно пережить и трубу, и пару ремонтов: ввод воды от колодца или скважины, обвязка котла и насосной станции, разводка ГВС. Для труб ПНД латунный компрессионный фитинг держит PN16 и спокойно разбирается через десять лет, для стальной и металлопластиковой разводки резьбовая латунь остаётся базовым вариантом. Но переплачивать за латунь тоже не всегда есть смысл: на летнем поливочном водопроводе из ПНД 25 пластиковый компрессионный фитинг за треть цены отработает свои 3–5 сезонов без вопросов. Ниже разбираем, какие латунные фитинги для труб бывают, чем компрессионный отличается от резьбового, как подобрать размер под ПНД 20–40 и на чём горят соединения при монтаже.

Почему латунь: свойства и где её ставят

Латунь сочетает три качества, нужных в водоснабжении: не ржавеет, держит давление 16–25 бар и температуру до +110…+120 °C (для резьбовых фитингов), при этом соединение остаётся разборным. Большинство фитингов льют и точат из латуни ЛС59-1 по ГОСТ 15527 или её европейского аналога CW617N: свинец в составе (1–2%) делает сплав легкообрабатываемым, и при этом фитинги из этих марок допущены к контакту с питьевой водой.

Никелированные латунные фитинги отличаются от жёлтых только покрытием. Никель защищает поверхность от потускнения и отчасти от агрессивной воды, поэтому на открытой разводке в санузле обычно ставят никелировку, а в колодце или под обшивкой разницы нет. Для воды с высокой минерализацией существуют латуни с защитой от обесцинкования (маркировка DZR/CR на корпусе), в скважинном водоснабжении ЛО это редко критично, но на засоленных грунтах у залива встречается.

Где латунь оправдана:

• ввод воды в дом из ПНД (компрессионные фитинги);
• обвязка котла, бойлера, насосной станции, коллекторов — здесь работают резьбовые латунные фитинги;
• ГВС и отопление, где пластиковый компрессионный фитинг по температуре уже не проходит;
• узлы, которые планируете разбирать: фильтры, счётчики, насосы.

Где избыточна: временный полив, дачный летний водопровод, который сливается на зиму. Там пластик дешевле и достаточен.

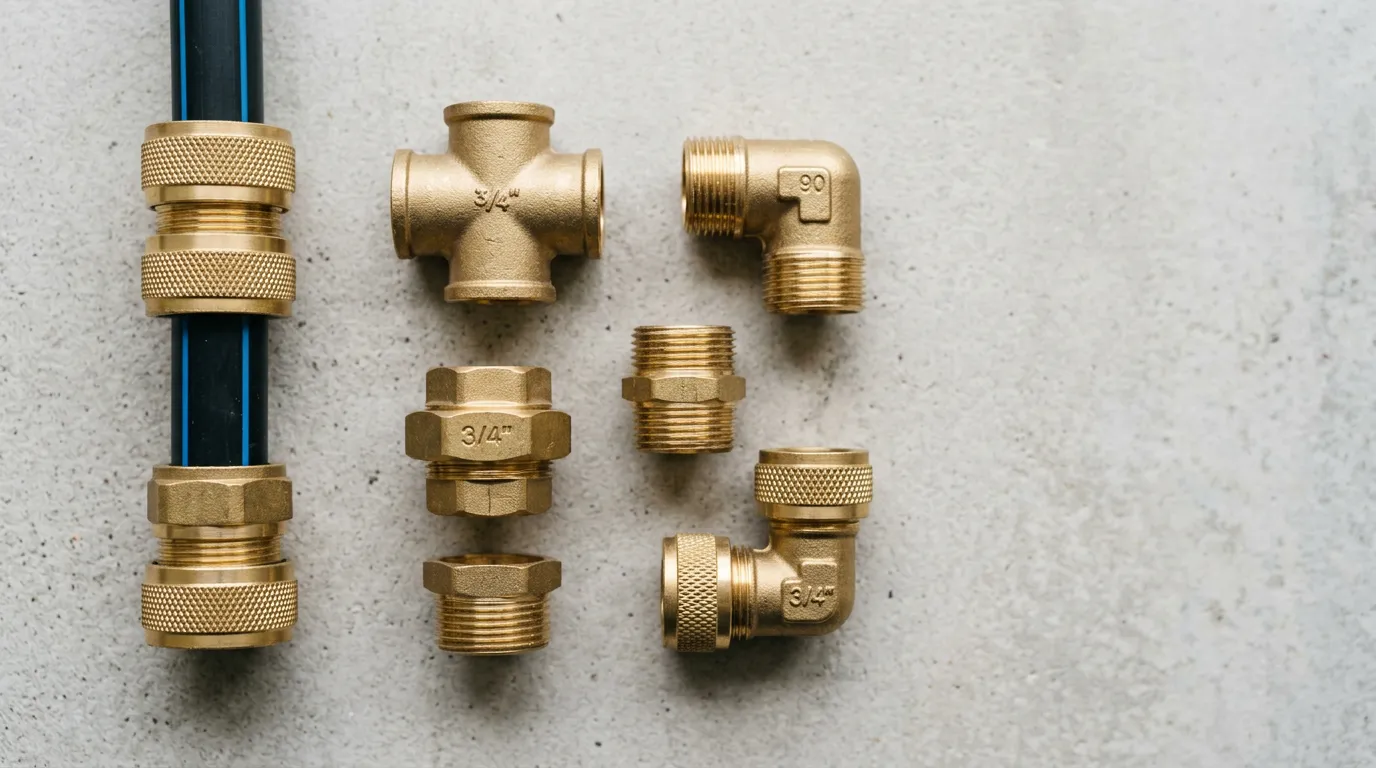

Виды латунных фитингов по типу соединения

По способу соединения латунные фитинги делятся на резьбовые, компрессионные (обжимные), пресс- и цанговые; для бытового водоснабжения 95% задач закрывают первые два типа.

Резьбовые: муфты, тройники, угольники, американки

Классика для стальных труб, обвязки оборудования и переходов между материалами. Резьба трубная цилиндрическая по ISO 228 (в отечественной практике — ГОСТ 6357), размеры от 1/4" до 2". Основные позиции:

• муфта — прямое соединение двух труб одного или разных диаметров (переходная);
• угольник (угол) — поворот на 90° или 45°;
• тройник — отвод от магистрали;
• ниппель и бочонок — короткие наружные резьбы для стыковки муфт;
• футорка и сгон — переходы и компенсация недотяга;
• американка — разъёмное соединение с накидной гайкой, обязательна на котле, насосе, фильтре: оборудование снимается без разборки всей линии.

Маркировка резьбы: ВР (внутренняя) и НР (наружная). Фитинг «3/4" ВР×НР» имеет внутреннюю резьбу с одной стороны и наружную с другой.

Компрессионные (обжимные) для ПНД

Устройство простое: латунный корпус с упором, уплотнительное кольцо EPDM, разрезное обжимное (цанговое) кольцо и накидная гайка. Гайка затягивается, кольцо обжимает трубу, уплотнение держит резина. Трубу ПНД фитинг фиксирует механически, поэтому соединение выдерживает и осевое усилие, и PN16. Никакого инструмента, кроме ключа, не нужно.

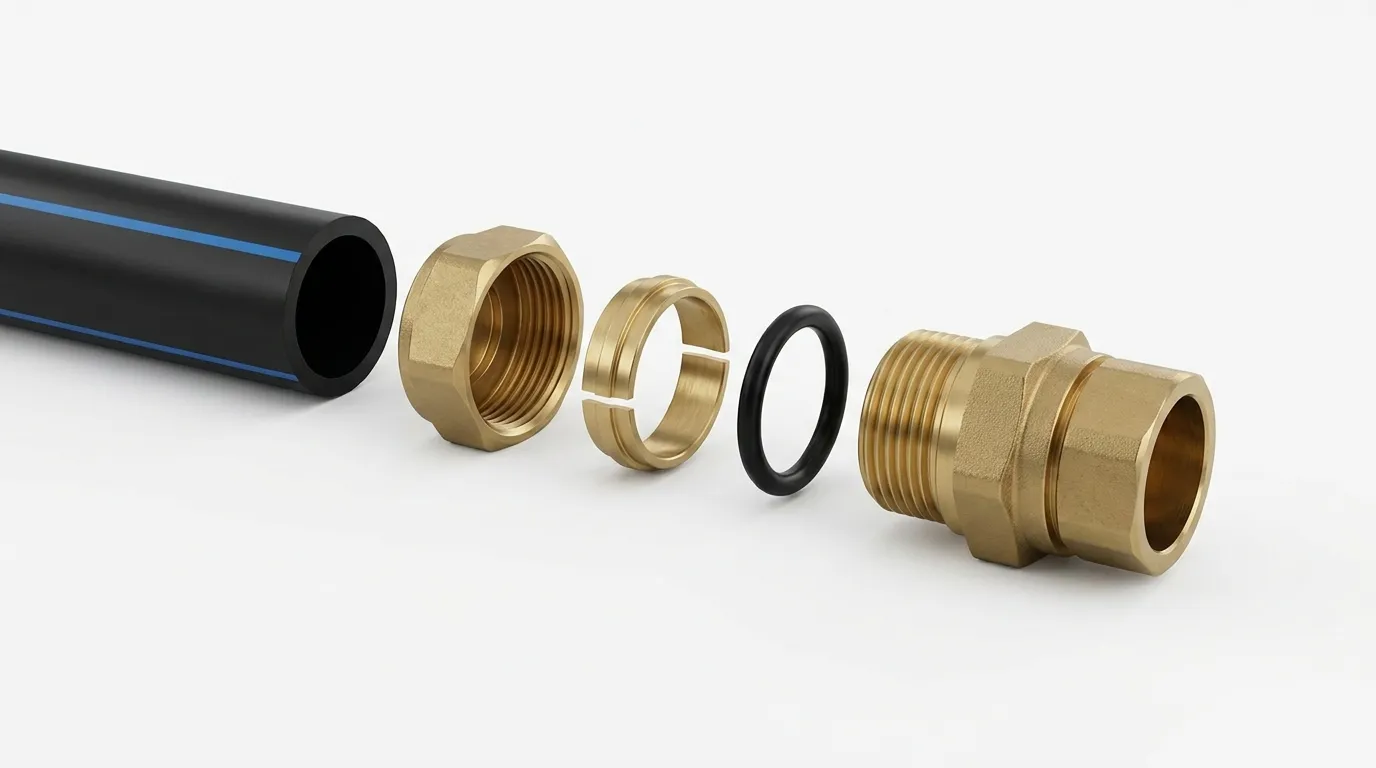

Компрессионный фитинг в разборе: корпус с упором, уплотнительное кольцо, разрезное цанговое кольцо, накидная гайка

Пресс и цанга — коротко

Латунные пресс-фитинги обжимаются гильзой на металлопластике и PEX, соединение неразборное, нужны пресс-клещи. Цанговые быстроразъёмные фитинги ставят на пневматику и тонкостенные трубки. В водоснабжении частного дома вы с ними столкнётесь реже.

Виды латунных фитингов и область применения

Вид	Трубы	Где применять
Резьбовой	Сталь, переходы на любые системы	Обвязка котла, насоса, коллектора, ГВС/ХВС
Компрессионный для ПНД	ПНД ПЭ100	Ввод воды, скважина, колодец, уличный водопровод
Компрессионный для металлопластика	Металлопластик	Квартирная разводка, разборные узлы
Пресс	Металлопластик, PEX	Скрытая разводка в стяжке/штробе
Американка	Любые через резьбу	Съёмное оборудование: фильтры, насосы, котлы

Латунные фитинги для ПНД труб

Латунные компрессионные фитинги для ПНД труб ставят на ввод воды от колодца или скважины к дому, когда соединение должно отработать десятилетия под давлением насоса. Типовой сценарий в ЛО: ПНД ПЭ100 SDR11 диаметром 32 мм от кессона до дома, на скважинном оголовке и на входе в дом — латунные муфты 32×1". Рабочие параметры латунного компрессионного фитинга: давление PN16, температура от −20 до +80 °C. Для холодного водоснабжения запас двукратный и больше: насосные станции дают 3–5 бар.

Чем латунный компрессионный фитинг отличается от пластикового (ПП) того же типа:

Латунный компрессионный фитинг vs ПП компрессионный

Параметр	Латунный компрессионный	ПП компрессионный
Давление	PN16	PN10–PN16
Температура	−20…+80 °C	до +40 °C (фактически — только ХВС)
Циклы разборки	Многократно, кольцо служит годами	2–3 разборки, потом цанга «устаёт»
Стойкость к подвижкам грунта	Высокая, корпус не трескается	Корпус может лопнуть от изгибающей нагрузки
Цена	В 2–3 раза дороже	Дешевле
Типовой ресурс	Сопоставим с трубой (50 лет у ПЭ100)	10–15 лет, на солнце меньше

Вывод по-инженерному: на капитальный ввод и скважину — латунь, на летний полив и временные линии — пластик. Покупатели чаще всего берут муфты 25×3/4" (ввод от колодца, абиссинская скважина) и 32×1" (скважина с погружным насосом): это два ходовых размера, под них же выпускается больше всего арматуры.

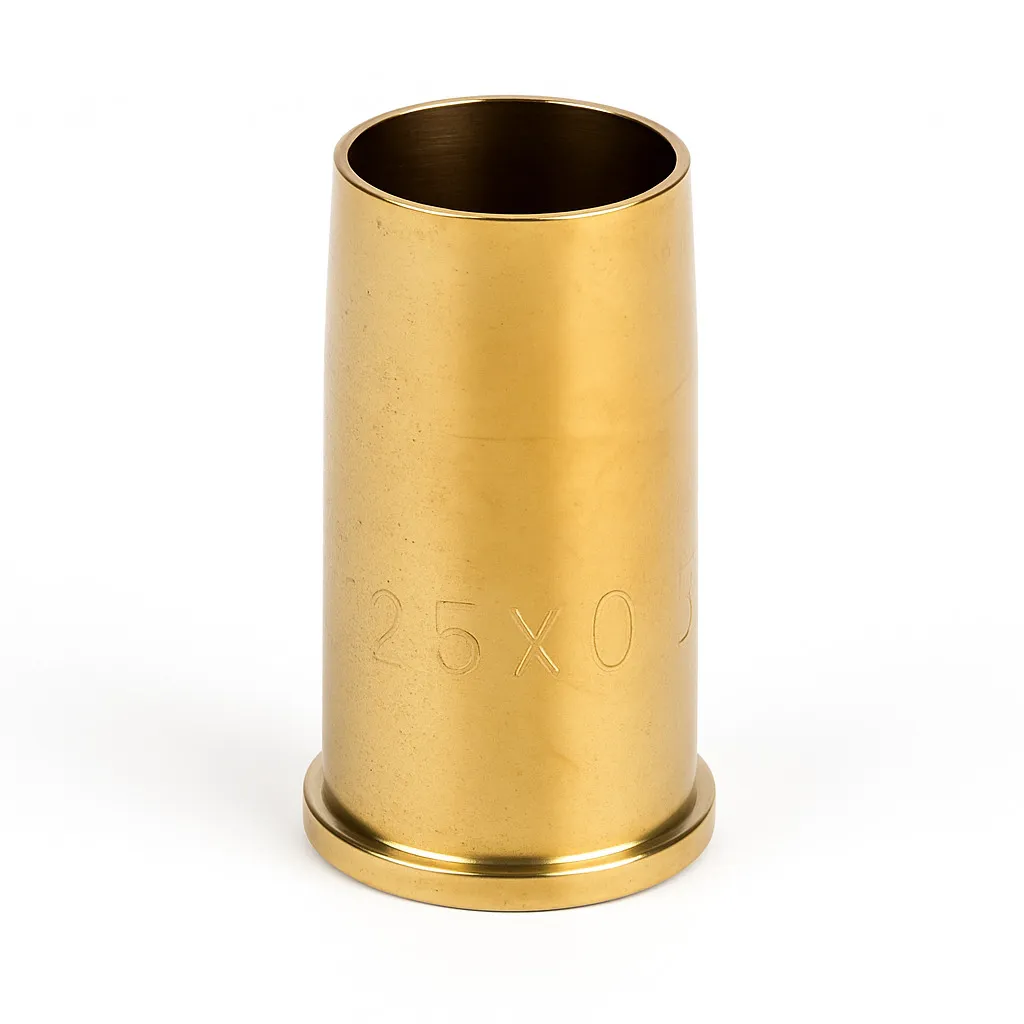

Латунная вставка (втулка) для ПНД и PEX решает другую задачу. Её забивают внутрь трубы там, где на ПНД накручивается обычный резьбовой фитинг или обжимается гайка без цангового кольца: втулка не даёт пластику смяться под обжимом, и соединение не ослабевает при температурных деформациях трубы. На вводе со штатным компрессионным фитингом она не обязательна, но на резьбовых переходах — да.

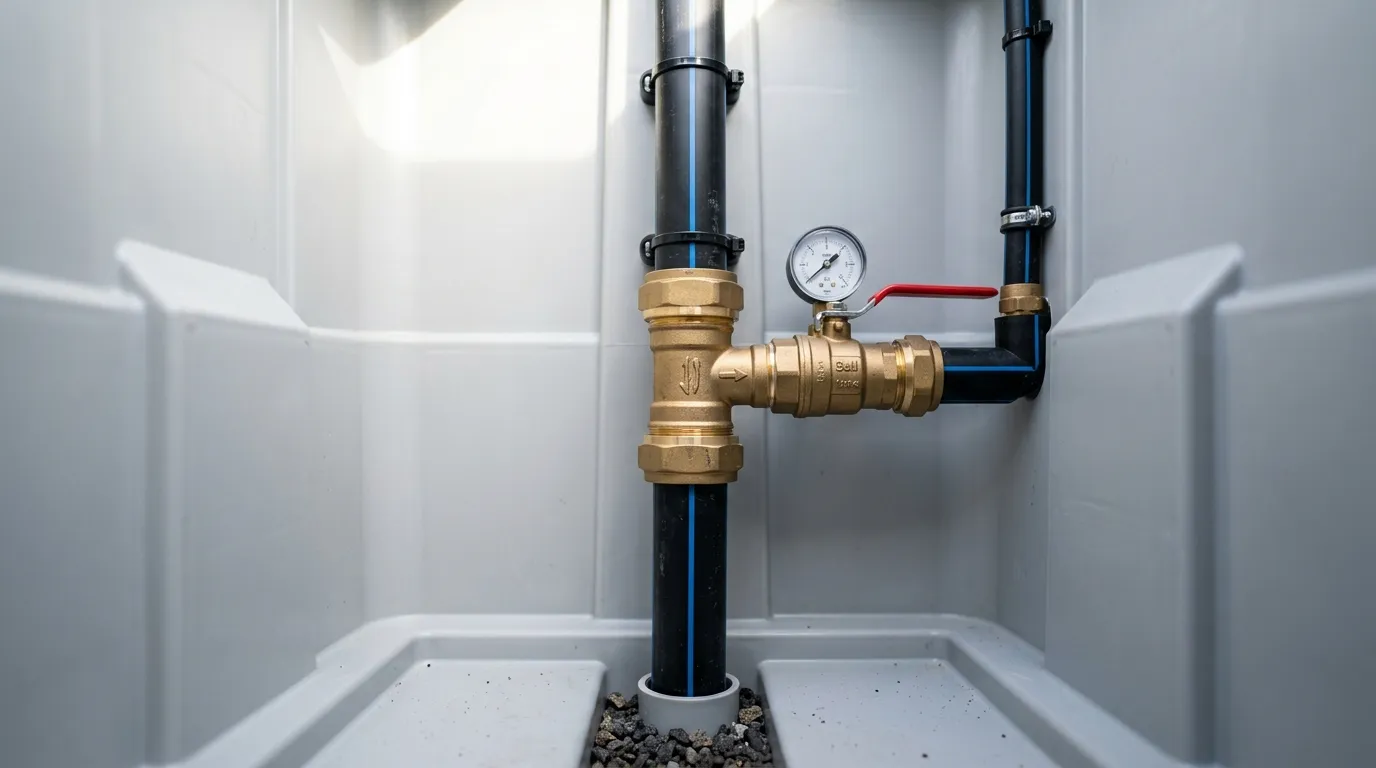

Стыки выносят в колодец или кессон: фитинг остаётся точкой обслуживания

Региональный нюанс. В СПб и ЛО грунт промерзает на 1,4–1,6 м, поэтому ввод ПНД закладывают ниже этой отметки. Соединения при этом стараются не закапывать в грунт вовсе: любой фитинг остаётся точкой обслуживания, и доставать его из-под полутора метров мёрзлого суглинка в январе — занятие на полдня с лопатой и феном. Правильно выносить стыки в колодец или кессон. Если колодец затапливается верховодкой (высокий УГВ — обычное дело в Ломоносовском и Всеволожском районах), латунный фитинг переживёт сезонное стояние в воде, пластиковый — лотерея. Полный типоразмерный ряд смотрите в разделе латунные фитинги для ПНД.

Латунные фитинги в водоснабжении и отоплении квартиры и дома

Внутри дома резьбовая латунь связывает стояк, коллектор, фильтры и приборы: переходы со стальной трубы на металлопластик и полипропилен, обвязка водонагревателя, подключение смесителей через эксцентрики. Латунь совместима со сталью, медью, нержавейкой и любым пластиком через соответствующий фитинг — для металлопластиковой разводки есть отдельные компрессионные и пресс-фитинги.

Единственная проблемная пара — латунь и оцинкованная сталь. В электрохимическом ряду цинк жертвенный: на стыке с латунью он растворяется ускоренно, оцинкованная резьба гниёт за 5–7 лет на ГВС. Если оцинковка в системе осталась, разделяйте металлы диэлектрической вставкой или хотя бы ставьте стык на холодную воду, где процесс идёт медленнее.

Герметизация резьбы требует отдельного разговора. Что чем паковать:

• лён + паста (Unipak и аналоги) — универсально для статичных стыков на воде и отоплении; даёт возможность юстировать фитинг назад на 45–90° без потери герметичности; на ГВС выше +90 °C лён без пасты выгорает;
• анаэробная или ПА-нить (Tangit Uni-Lock, Loctite 55) — быстро, чисто, юстировка до 180°, дороже льна; разумный выбор на обвязке котла;
• ФУМ-лента — на мелких резьбах 1/2"–3/4" и хромированных фитингах; не любит вибрацию и обратный ход: открутили на пол-оборота — перепаковывайте.

Резьбу латунного фитинга паковать нужно всегда, «сухая» цилиндрическая резьба по ISO 228 герметичной не бывает. Исключение — американка и накидные гайки: там уплотняет прокладка, лента на резьбе не нужна.

Как выбрать: размер, маркировка, качество

Размер компрессионного фитинга подбирают по наружному диаметру ПНД трубы, размер резьбы — по присоединяемой арматуре. Таблица типовых связок:

Подбор латунного фитинга по диаметру ПНД трубы

ПНД, мм	Резьба фитинга	Типовой сценарий
20	1/2"	Полив, летний водопровод, отвод на одну точку
25	3/4"	Ввод от колодца, абиссинская скважина, насосная станция
32	1"	Скважина с погружным насосом, ввод в дом на семью
40	1 1/4"	Магистраль на несколько домов, большой расход (4+ м³/ч)

Маркировка читается так: «25×3/4" НР» — фитинг под ПНД трубу наружным диаметром 25 мм, со стороны резьбы — наружная 3/4". ВР означала бы внутреннюю. На переходах запомните правило: резьба фитинга должна быть «зеркальной» к резьбе оборудования — на НР насосного штуцера берёте ВР муфты.

Теперь про качество. Дешёвые «латунные» фитинги нередко отливают из силумина или цинковых сплавов с тонким латунным напылением. Чем это кончается? Силумин хрупкий: гайка трескается при затяжке или через сезон от микроподвижек, и течь вы получите в самый неудобный момент. Как отличить в руках:

• вес — латунный фитинг ощутимо тяжёлый, муфта 25×3/4" весит порядка 100–150 г, силуминовая копия в 1,5–2 раза легче;
• срез/спил — у латуни ровный жёлтый металл по всей толщине, у подделки серый сплав под жёлтым покрытием;
• магнит — к латуни не липнет; липнет — перед вами сталь с покрытием;
• звук — латунь звенит при постукивании, силумин глухой;
• маркировка — у нормальных производителей (ITAP, TIEMME, Zeissler) на корпусе отлиты бренд, размер и часто марка сплава.

На срезе настоящая латунь жёлтая по всей толщине; у подделки под покрытием серый сплав

На чём можно экономить: на никелировке для скрытых узлов, на бренде для редко нагружаемых стыков полива. На чём нельзя: на фитингах ввода, скважинного оголовка и всём, что окажется под землёй или под полом — стоимость переделки несопоставима с разницей в цене фитинга.

Монтаж и типичные ошибки

Самая частая причина течи компрессионного фитинга на ПНД — труба не вставлена до упора. Монтажник заводит трубу до первого сопротивления (это уплотнительное кольцо), затягивает гайку, и опрессовку соединение даже проходит. Течь проявляется при первом морозе или скачке давления, когда труба чуть «играет» и конец выходит из зоны уплотнения. Труба должна пройти через кольцо до внутреннего упора корпуса — это ещё 10–15 мм усилия.

Порядок монтажа компрессионного фитинга на ПНД:

1. Обрежьте трубу строго под 90° труборезом или острым ножом. Косой срез недокроет уплотнение.
2. Снимите наружную фаску 1–2 мм, уберите заусенцы — иначе порвёте кольцо EPDM.
3. Разметьте на трубе глубину посадки (померьте по фитингу, обычно 35–50 мм).
4. Ослабьте гайку на 1–2 оборота, не снимая, и вставьте трубу до упора — до метки.
5. Затяните гайку от руки до конца, затем доверните ключом на 1–1,5 оборота.

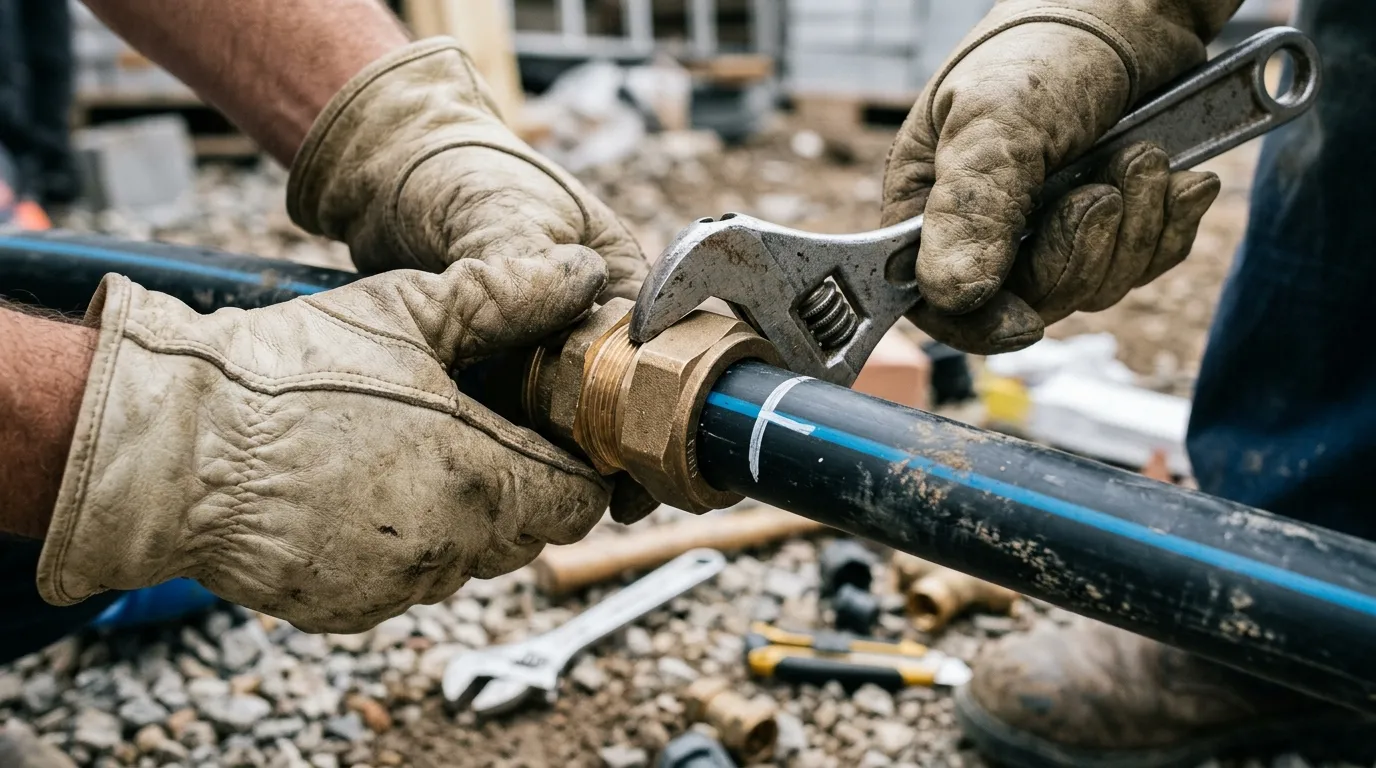

Гайку затягивают от руки до конца, затем доворачивают ключом на 1–1,5 оборота

Не перетягивайте. Газовый ключ «до хруста» давит цанговое кольцо в трубу и подрезает её; на пластиковых гайках перетяг тут же даёт трещину. Если стык засочился, подтяните на четверть оборота, не больше.

Ещё две ошибки из практики. Первая: резьбовой переход накручивают прямо на ПНД без латунной вставки — через сезон обжим ослабевает, и стык капает. Вторая: фитинг закапывают в грунт без доступа, см. выше про колодец. И возьмите за правило после первого отопительного или насосного сезона пройтись по резьбовым стыкам: лён даёт усадку, и подтяжка или перепаковка одного-двух соединений — норма, а не брак монтажа.

FAQ
