Пресс-фитинг без инструмента — просто латунная деталь с гильзой, которая ничего не держит. Соединение возникает в момент, когда пресс-клещи для фитингов ручные обжимают гильзу вокруг трубы с усилием в несколько тонн, и металл гильзы навсегда врезается в стенку трубы. Разъединить такой узел уже нельзя — только вырезать. Поэтому инструмент здесь не «желательный», а обязательный: пассатижи, тиски, струбцина нужного усилия не создадут, а недожатая гильза потечёт при первом же гидроударе.
Ниже — как устроены ручные клещи, чем радиальные отличаются от аксиальных, как не перепутать профиль насадки при покупке и что делать по шагам, чтобы обжатый фитинг не подтекал в стяжке через полгода.
Зачем нужны пресс-клещи и чем они отличаются от обжимного ключа
Пресс-клещи создают неразъёмное соединение, а обжимной ключ — разборное. Это два разных класса фитингов, которые часто путают в рознице. Пресс-фитинг насаживается на трубу вместе с металлической гильзой, и клещи обжимают эту гильзу целиком: соединение опрессовано по всей окружности, разобрать его нельзя. Компрессионный (обжимной) фитинг затягивается накидной гайкой рожковым ключом и при желании раскручивается — под тёплый пол или в стяжку его не закладывают именно потому, что резьбовое соединение со временем «дышит» и требует доступа.
Отсюда простое правило: если труба уходит в стену, стяжку или зашивается в короб — только пресс. Всё, что скрыто, должно быть неразъёмным. Европейский стандарт на пресс-фитинги для металлических и полимерных труб — серия EN 1254 (часть 8 задаёт требования к пресс-соединениям); он определяет геометрию обжима и герметичность узла, а расчётный срок службы такого соединения — до 50 лет. Ручные клещи как раз обеспечивают то усилие и ту форму обжима, под которые фитинг сконструирован.
Про сам монтаж трубы (резка, калибровка, гибка) — отдельный разговор, он подробно разобран в статье «Монтаж металлопластиковых труб». Здесь фокус на инструменте.
Виды пресс-клещей по типу привода: ручные, гидравлические, электрические
Тип привода определяет не качество обжима, а то, каким усилием вы его создаёте и сколько соединений сделаете за смену. Форма и требования к обжиму одинаковы у всех — разница в том, откуда берётся сила.
Ручные клещи работают рычагом: вы сводите две рукоятки, редуктор с храповым механизмом наращивает усилие, и гильза обжимается. На диаметрах 16 и 20 мм это лёгкая работа, на 26 мм уже чувствуется, на 32 мм каждый обжим — заметная нагрузка на кисть и предплечье. Гидравлические клещи ту же силу дают поршнем через масляный узел — рука почти не устаёт, но инструмент тяжелее и дороже. Электрические и аккумуляторные прессы жмут сами по нажатию кнопки: их берут бригады, которые опрессовывают десятки узлов в день.
| Привод | Диапазон, мм | Усилие на руку | Цена, ₽ | Кому |
|---|---|---|---|---|
| Ручной радиальный | 16–32 | Высокое на 26–32 | 8 000–9 000 | Частник, разовая разводка квартиры |
| Ручной аксиальный | 16–25 | Среднее | ~20 000 | PEX-системы, тёплый пол |
| Гидравлический | 16–32 | Низкое | 24 000+ | Частая работа, крупные диаметры |
| Электрический/аккумуляторный | 16–110 | Нет | 58 000–105 000 | Монтажная бригада, объёмы |
Для контраста: ручной аксиальный пресс-инструмент TIM FT1240C-18 (Ф16–25) стоит около 20 100 ₽, а электрический радиальный Zeissler ZTI.1550.UCZ — уже 58 970 ₽. Разница в семь раз оправдана только объёмом: если вы разводите одну квартиру, электрика не окупится никогда. Порог простой — до 30–40 соединений за проект ручного инструмента хватает с запасом.
Подходящие товары

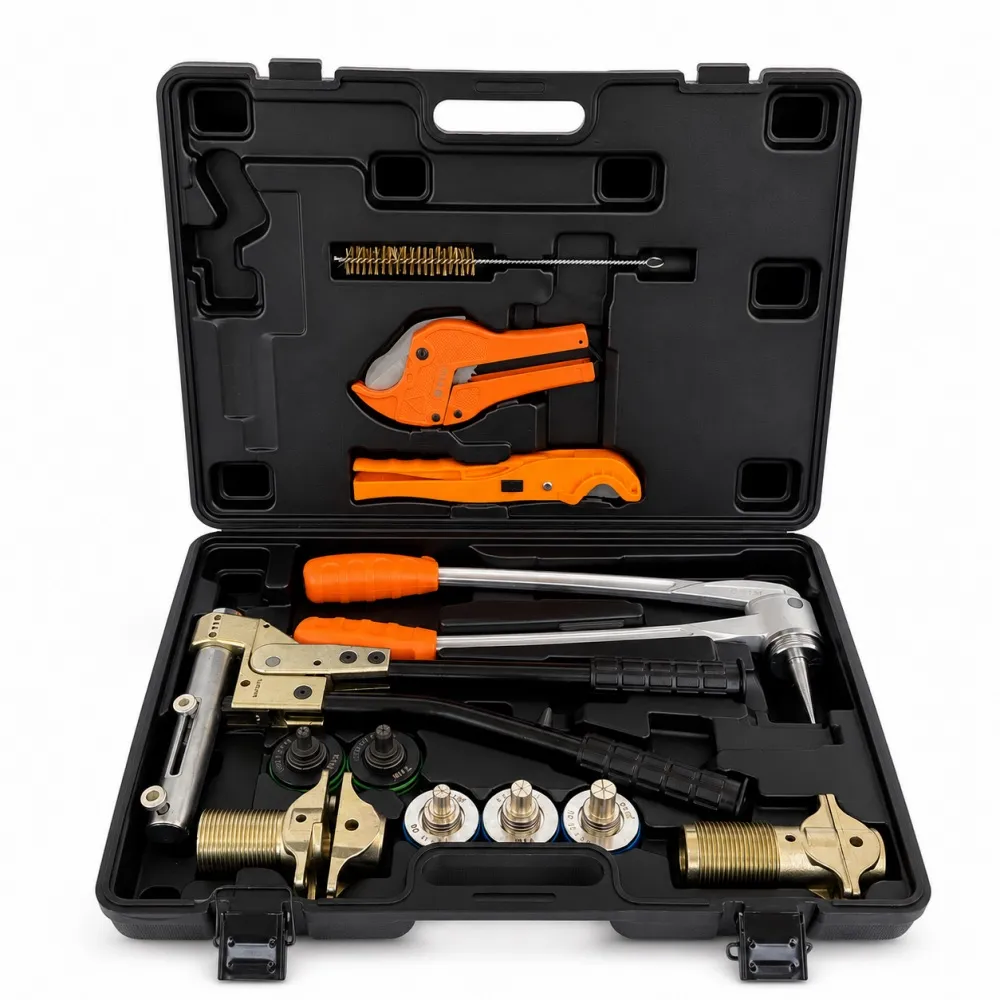

Пресс-инструмент аксиальный ручной для PEX-труб, Ф16-25, TIM FT1240C-18 (PINK+STABIL)

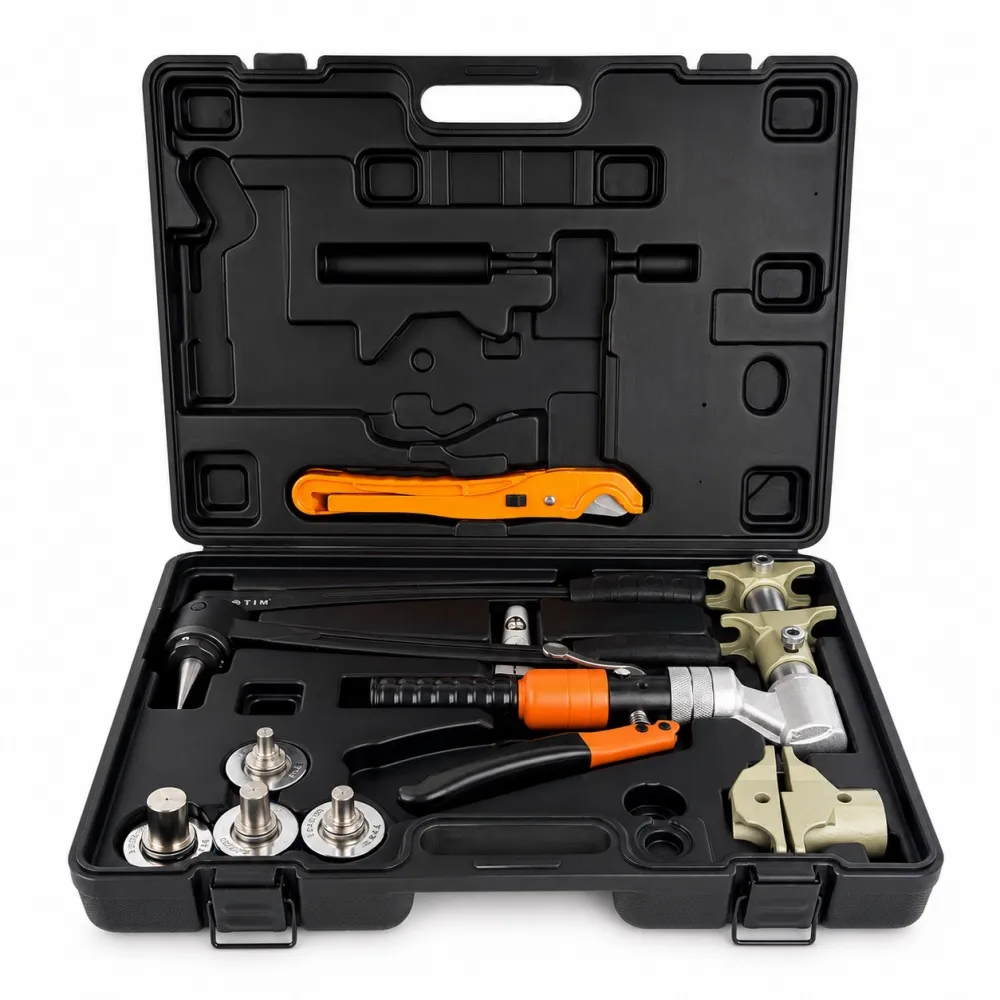

Пресс-инструмент аксиальный гидравлический для PEX-труб, Ф16-32, TIM FT1240B-QC

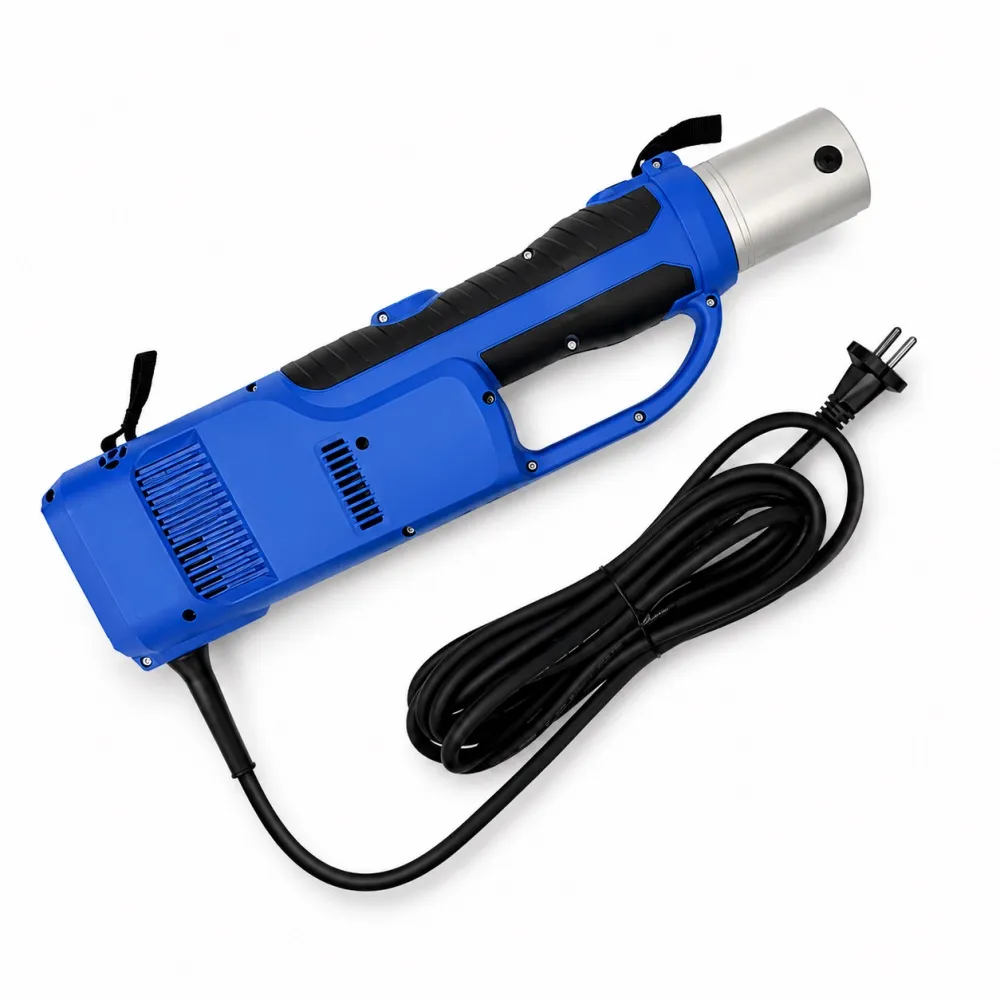

Пресс-инструмент радиальный электрический универсальный (нержавейка/металлопластик/медь) Zeissler ZTI.1550.UCZ
Пресс-инструмент радиальный аккумуляторный универсальный (нержавейка/металлопластик/медь) Zeissler ZTI.1551.UCB
Радиальные и аксиальные ручные пресс-клещи: в чём разница
Радиальные клещи обжимают гильзу по кругу, аксиальные — надвигают распорную втулку вдоль оси трубы. Это два разных принципа, и путать их с профилем насадки (о нём ниже) нельзя: «радиальный/аксиальный» — про направление усилия, а не про форму зуба.
Радиальный обжим давит на гильзу со всех сторон, аксиальный — надвигает втулку вдоль оси трубы.

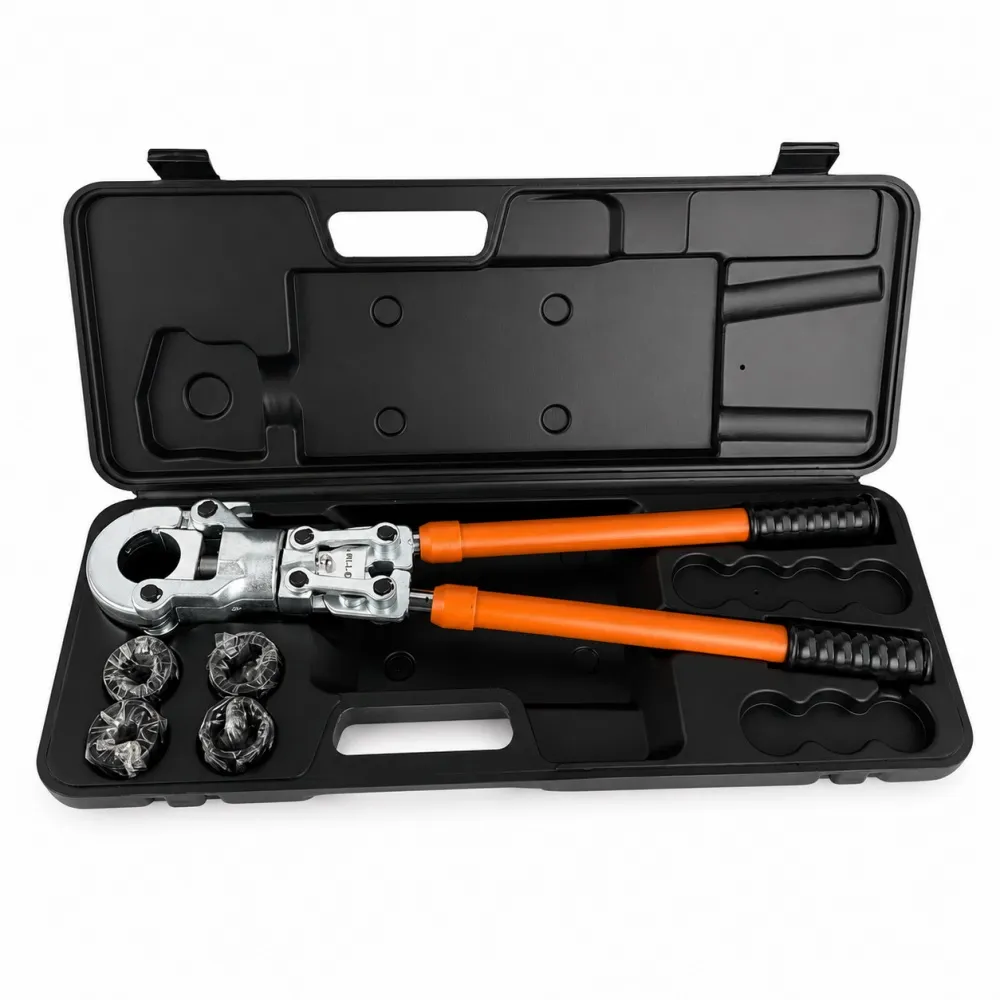

Радиальный тип — самый распространённый. Клещи охватывают гильзу насадкой в форме кольца и сжимают её со всех сторон одновременно; работают с классическими пресс-фитингами для металлопластика. Пресс-клещи радиальные ручные TIM JT-1632 (Ф16–32, насадки TH) закрывают весь бытовой диапазон — 16, 20, 26 и 32 мм — и стоят 8 700 ₽. Если 32 мм в проекте не будет, экономичнее TIM JT1626B (Ф16–26) за 8 410 ₽: разводка санузла и кухни редко выходит за 26 мм.
Подходящие товары
Аксиальные клещи работают под PEX-фитинги с надвижной гильзой: вместо обжима кольца они натягивают гильзу на конус фитинга. Такие соединения любят в системах тёплого пола, где важна абсолютная надёжность скрытого узла. Диапазон у ручных аксиальных обычно уже — до 25 мм, потому что натянуть гильзу большего диаметра рукой тяжело.
Одно предупреждение из практики: аксиальный и радиальный инструмент не взаимозаменяемы. Аксиальные клещи не обожмут радиальный фитинг, и наоборот. Инструмент подбирается под тип фитинга, а не под трубу — труба может быть одна и та же.
Профили насадок: TH, U, V и почему их нельзя путать
Профиль насадки задаёт форму зуба, которым клещи давят на гильзу, и он должен совпадать с профилем, под который спроектирован фитинг. Насадка с чужим профилем либо не даст герметичности, либо порвёт гильзу. Именно на профиле чаще всего ошибаются при покупке: берут радиальные клещи, а насадку — «любую на 20 мм».
Три основных профиля насадок: TH — под бытовой металлопластик, U — отдельные системы, V — под медь и нержавейку.
Основных профилей три, и каждый привязан к своей группе систем:
| Профиль | Под какие фитинги | Типовые диаметры, мм |
|---|---|---|
| TH | Металлопластик, большинство бытовых пресс-фитингов (Valtec-типа) | 16, 20, 26, 32 |
| U | Отдельные системы металлопластика и PEX | 16, 20, 25, 32 |
| V | Металл (медь, нержавейка), часть многослойных систем | 15, 18, 22, 28, 35 |
Клещи TIM JT-1632 идут с насадками TH — это рабочая лошадка для бытового металлопластика. Профиль V нужен, когда в работе медь или нержавейка: под них берут отдельные насадки V-профиля Zeissler (например, 22 мм) по 6 200 ₽ за штуку, из линейки 15/18/22/28/35 мм. Простое правило перед покупкой: сначала смотрите, какой профиль требует производитель ваших фитингов, и только потом подбираете насадку. Совпадение диаметра без совпадения профиля — половина брака на объекте.
Подходящие товары

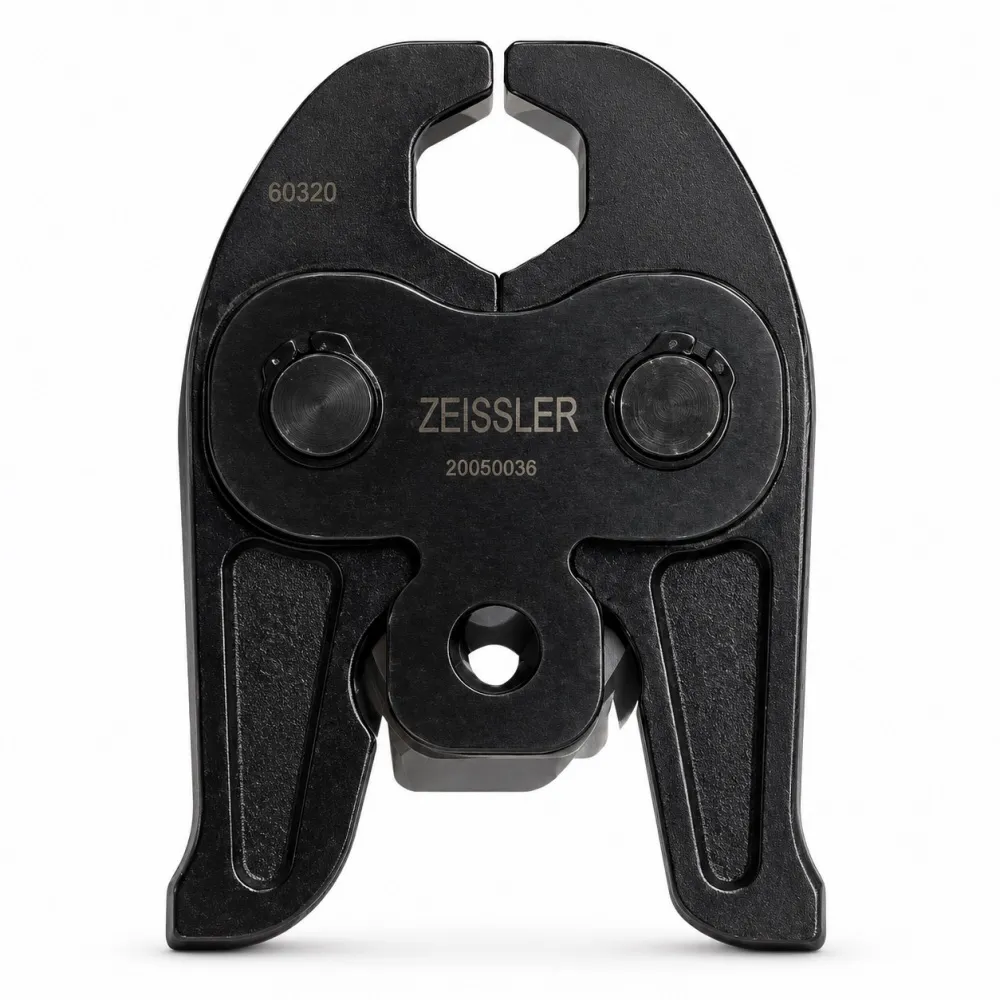

Насадка для радиального пресс-инструмента, V-профиль 15 мм (нержавейка/медь) Zeissler ZTI.591V.15
Насадка для радиального пресс-инструмента, V-профиль 22 мм (нержавейка/медь) Zeissler ZTI.591V.22
Насадка для радиального пресс-инструмента, V-профиль 28 мм (нержавейка/медь) Zeissler ZTI.591V.28
Как выбрать ручные пресс-клещи под свою задачу
Выбор строится по трём параметрам: максимальный диаметр в проекте, тип фитинга и объём работ. Диаметр задаёт типоразмер клещей, тип фитинга — профиль насадок, объём — привод. Разберём по диаметрам.
| Диаметр трубы | Где применяется | Что взять |
|---|---|---|
| 16 мм | Подводки, тёплый пол, ветки к приборам | Ручные радиальные 16–26, насадка TH-16 |

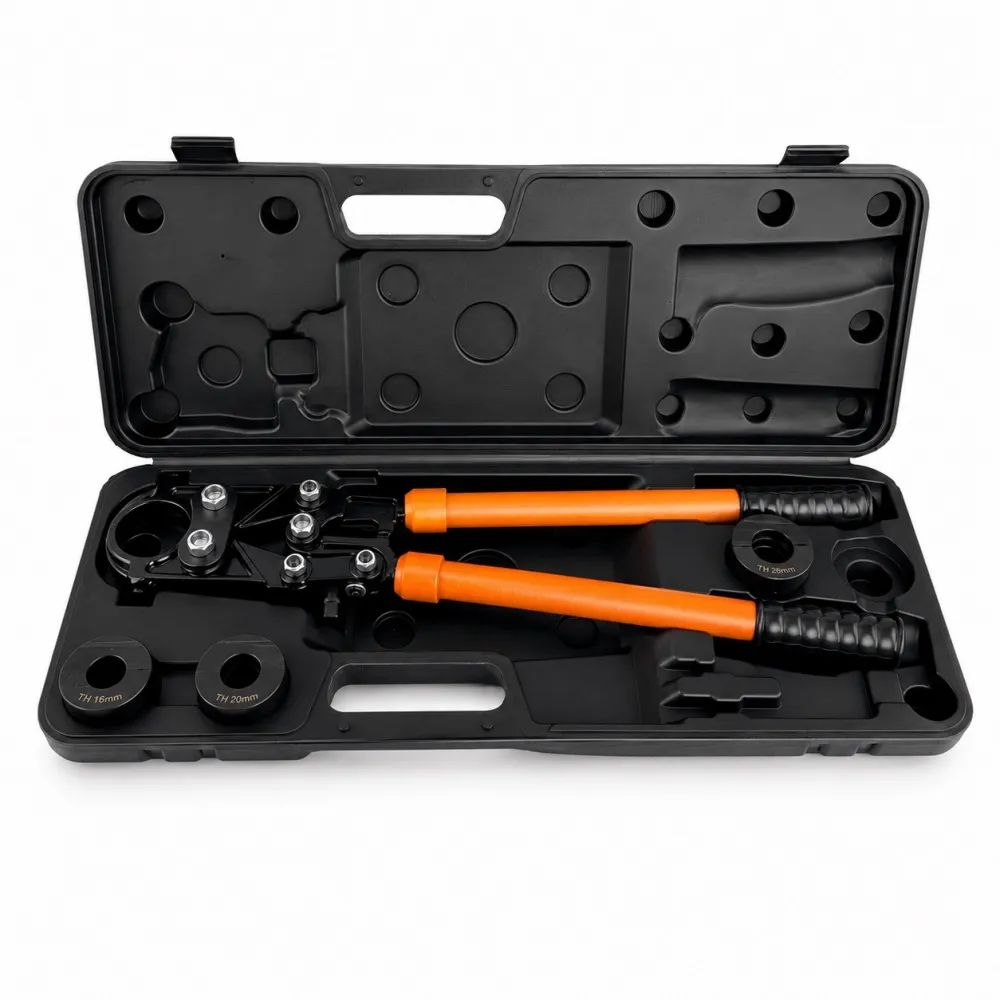

| 20 мм | Разводка санузла, кухни | Ручные радиальные 16–26 (TIM JT1626B) |
| 26 мм | Стояковые ветки, коллекторные линии | Ручные радиальные 16–32 (TIM JT-1632) |
| 32 мм | Магистрали, вводы | Ручные радиальные 16–32, при объёме — гидравлика |
Если сомневаетесь между двумя типоразмерами — берите с запасом до 32 мм. Разница в цене между Ф16–26 и Ф16–32 меньше тысячи рублей, а докупать клещи под один узел на 32 мм посреди объекта неприятно.
Полевой нюанс по Петербургу и области. При капремонте панельных домов серий 1-528КП и 1-464 старые металлические стояки массово меняют на металлопластик, и работать приходится в тесных стояковых нишах и сантехшкафах, куда громоздкий электропресс просто не заходит. Здесь выигрывает компактный ручной инструмент, а иногда — мини-клещи под тёплый пол для совсем стеснённых мест. Именно поэтому монтажники, работающие по вторичке, держат ручные клещи даже при наличии аккумуляторного пресса в машине.
Для стационарной сборки узлов на верстаке — например, готовите гребёнку заранее — удобны пресс-тиски аксиальные TIM N-PV1620 (16/20 мм) за 3 200 ₽: обе руки на рычаге, узел зафиксирован. О том, каким ещё инструментом закрывается монтаж сантехники, есть отдельный разбор — «Ручной инструмент сантехника».
Правила работы: от калибровки трубы до проверки обжима
Правильный обжим начинается не с клещей, а с торца трубы: срез должен быть перпендикулярным, а внутренняя фаска и калибровка — обязательными. Пропущенная калибровка — причина большинства протечек пресс-соединений. Порядок такой:
Четыре шага правильного обжима: рез под 90° → калибровка и фаска → посадка фитинга до окошка → обжим насадкой.
- Отрежьте трубу труборезом строго под 90°. Ножом или ножовкой резать нельзя — торец получится косой, гильза сядет с перекосом.
- Откалибруйте и снимите фаску калибратором. Труба после реза овальная, калибратор возвращает круглое сечение и снимает внутреннюю фаску, чтобы не срезать уплотнительные кольца фитинга при насадке.
- Наденьте фитинг до упора. Через контрольные окошки гильзы должен быть виден торец трубы — это значит, что труба вошла на полную глубину.
- Установите насадку нужного профиля и диаметра в клещи, заведите её на гильзу так, чтобы она легла в проточку без перекоса.
- Сожмите рукоятки до конца. Храповик не отпустит, пока цикл не завершён полностью — не пытайтесь разжать на середине. Один узел обжимается один раз.
- Проверьте обжим. Гильза должна иметь ровный кольцевой след, торец трубы виден в окошке, деформации симметричны. Финально — опрессуйте систему давлением (обычно 1,5 рабочего) и осмотрите узлы под давлением.
Две ошибки, которые встречаются постоянно. Первая — двойной обжим: узел уже опрессован, но монтажнику показалось «слабовато», и он жмёт повторно со смещением. Так гильзу передавливают до микротрещины, и узел течёт под нагрузкой. Обжали один раз — оставьте. Вторая — пропуск калибровки на «и так сойдёт»: овальная труба даёт неравномерный обжим, и соединение подтекает не сразу, а через несколько циклов нагрев-остывание. В скрытой разводке это самый дорогой в устранении дефект.
Обслуживание и ресурс ручных пресс-клещей
Ресурс ручных клещей измеряется тысячами циклов, но реальный срок службы определяет уход за шарниром и насадками. Основной износ идёт по двум точкам: шарнир редуктора и рабочая кромка насадки.
Шарнир и подвижные оси периодически чистят от грязи и смазывают — сухой механизм начинает «недожимать», потому что часть усилия теряется на трение. Насадки осматривают на сколы и замятия кромки: повреждённый профиль оставляет неровный след и рвёт гильзу. Хранят клещи в кейсе, в сухом месте, с разведёнными рукоятками, чтобы пружина не работала постоянно. Насадки — отдельно, чтобы не бились кромками друг о друга.
Здесь и проявляется разница между дешёвым и средним сегментом. Инструмент нижнего ценового ряда честно отработает разовую задачу — развести квартиру. Но при частой эксплуатации на 26–32 мм у него быстрее вырабатывается редуктор, храповик начинает проскакивать, а насадки из мягкой стали садятся уже через пару сотен обжимов. Инструмент среднего сегмента (тот же TIM) держит усилие стабильнее и переживает несколько сезонов интенсивной работы. Для монтажника, который жмёт каждый день, переплата окупается за один объект; для частника с одной разводкой — избыточна.
FAQ
Сколько раз можно использовать ручные пресс-клещи?
Ресурс качественных ручных клещей — несколько тысяч циклов обжима. Ограничивает срок службы не «счётчик», а состояние шарнира и насадок: при своевременной смазке и замене изношенных насадок инструмент служит годами.
Какой диаметр труб обжимают ручные пресс-клещи?
Стандартный бытовой диапазон ручных радиальных клещей — 16, 20, 26 и 32 мм. Модели до 26 мм закрывают разводку санузла и кухни, до 32 мм — стояковые ветки и магистрали. Ручные аксиальные обычно ограничены 25 мм.
Можно ли обжать пресс-фитинг без пресс-клещей?
Нет. Пассатижи, тиски или струбцина не создают равномерного усилия по всей окружности гильзы, и соединение будет негерметичным. Пресс-фитинг рассчитан именно на обжим специальным инструментом с калиброванной насадкой.
Что будет, если пережать пресс-фитинг?
Повторный или чрезмерный обжим передавливает гильзу и трубу до микротрещины. Узел может держать при монтаже, но потечёт под рабочим давлением или после нескольких циклов нагрева. Каждый узел обжимается ровно один раз.
Нужна ли поверка или сертификат на ручной пресс-инструмент?
Государственной поверки (как для мерительного инструмента) пресс-клещи не требуют — это не средство измерения. Достаточно исправного состояния насадок и шарнира. Сертификат соответствия обычно есть у производителя на серию инструмента.
Что означает TH- и V-профиль на насадке?
TH и V — формы обжимного зуба насадки. TH-профиль применяют для бытовых пресс-фитингов из металлопластика, V-профиль — для меди, нержавейки и части многослойных систем. Профиль насадки должен совпадать с профилем, под который спроектирован фитинг.
Можно ли одними клещами обжимать медь и металлопластик?
Да, если у клещей сменные насадки нужных профилей. Под металлопластик ставят TH-насадку, под медь и нержавейку — V. Сам корпус радиальных клещей универсален, различается только насадка.
Обязательно ли брать клещи и фитинги одного производителя?
Не обязательно, но профиль и диаметр насадки должны точно соответствовать фитингу. На практике проще держаться одной системы: так гарантированно совпадают профиль обжима и геометрия гильзы, и меньше риск подобрать несовместимую пару.
