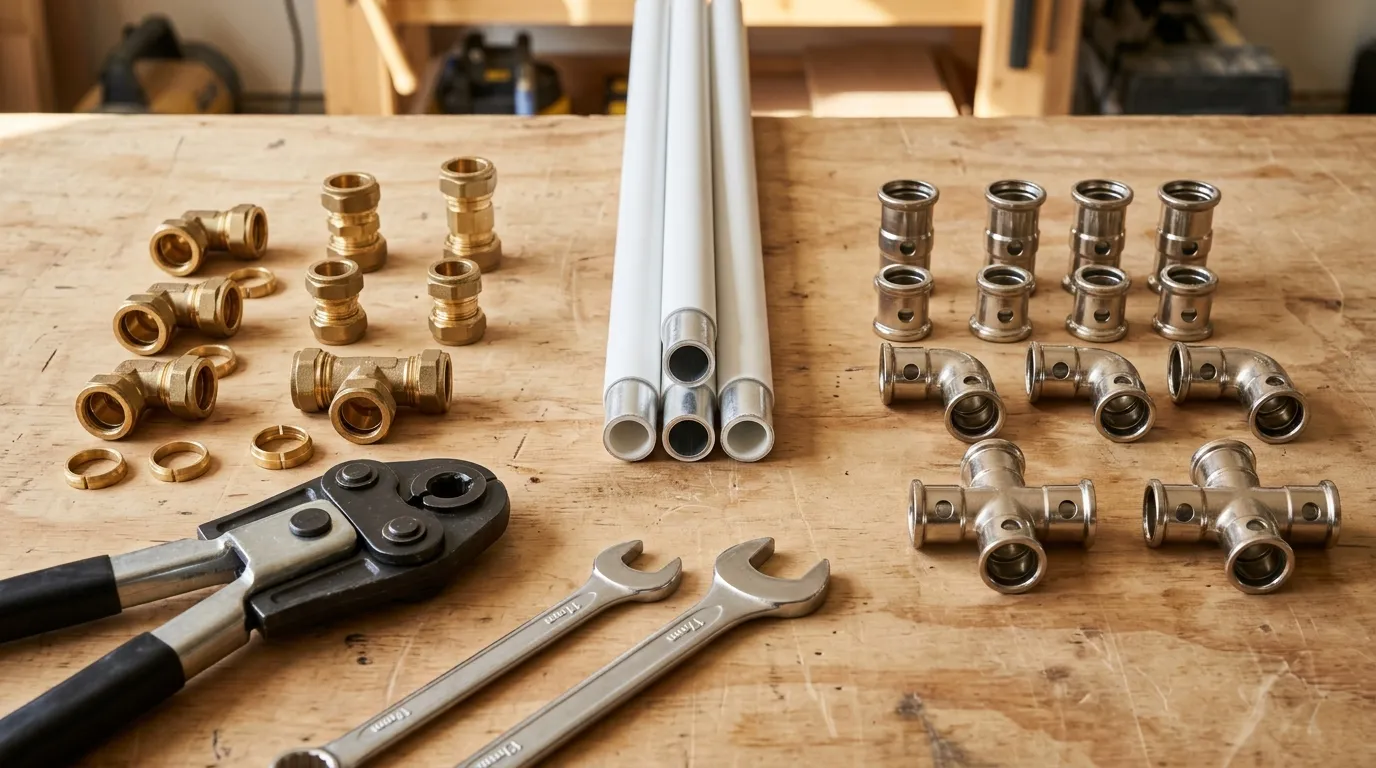

Выбирать обжимные или пресс-фитинги для металлопластика нужно по одному критерию: останется ли соединение доступным после окончания отделки. Обжимной фитинг разборный, дешевле на 20–40 % и не требует инструмента, но раз в 1–2 отопительных сезона его нужно протягивать. Пресс-фитинг неразборный, ставится специальными клещами и после опрессовки не обслуживается вовсе, поэтому его разрешено замуровывать в стяжку и штробу. Перепутать сферы применения дорого. Обжимное соединение под стяжкой тёплого пола не покажет течь, пока вода не проступит на потолке этажом ниже, поэтому решать вопрос лучше до закупки, а не после вскрытия пола.
Как устроен обжимной фитинг и где он уместен
Обжимной (компрессионный) фитинг держит металлопластиковую трубу механическим прижимом: накидная гайка при затяжке сжимает разрезное кольцо, и оно вдавливает стенку трубы в штуцер корпуса с уплотнительными кольцами. Конструкция состоит из трёх элементов: латунный корпус со штуцером, разрезное обжимное кольцо и накидная гайка. Для монтажа хватает двух рожковых или разводных ключей, поэтому обжимные фитинги для металлопластика остаются стандартом там, где работают без пресс-инструмента: замена смесителя, подводка к радиатору, обвязка водонагревателя.
Рабочие параметры типового обжимного соединения: давление до 10 бар, температура до 95 °C (точные цифры зависят от производителя и материала уплотнений). Типоразмеры повторяют линейку металлопластиковой трубы: DN 16 (16 × 2,0 мм), DN 20 (20 × 2,0 мм), DN 26 (26 × 3,0 мм), DN 32 (32 × 3,0 мм). Для квартирной разводки воды почти всегда хватает DN 16 и DN 20; DN 26 и DN 32 идут на стояки, магистрали от ИТП и подводки к коллекторам.
Компрессионное соединение подкупает ремонтопригодностью. Гайку можно открутить, трубу вынуть, укоротить или заменить, затем собрать узел заново на новом разрезном кольце. Отсюда и сфера применения: коллекторные шкафы, котельные, санузлы с доступом под ванной, обвязка насосов и бойлеров, временные линии. Везде, где к соединению можно подойти с ключом, обжим работает десятилетиями.
Есть и обратная сторона. Покупатели часто берут обжимные «потому что без инструмента», а через год возвращаются за пресс-фитингами: надоело подтягивать гайки за мебелью и в нишах. Дешевизна фитинга компенсируется обязательным обслуживанием.
Подходящие товары
Почему обжимные фитинги требуют периодической протяжки
Разрезное кольцо давит на трубу через наружный слой полиэтилена, а полиэтилен под нагрузкой медленно течёт: за месяцы материал подминается, и усилие прижима падает. Добавьте температурные циклы. Труба при каждом нагреве расширяется, при остывании сжимается, и кольцо микроскопически смещается относительно стенки. Результат предсказуем: через 1–2 отопительных сезона гайка «отпускает», появляется капиллярное подтекание, зелёный налёт на латуни, затем капли.
В Петербурге этот механизм работает интенсивнее, чем в тёплых регионах: отопительный сезон длится 7–8 месяцев, плюс летние отключения ГВС добавляют полный цикл «остыло — нагрелось». Классическая картина каждый сентябрь: после пуска отопления и возврата горячей воды клиенты приходят за разрезными кольцами, потому что «закапало на кухне». Поэтому правило простое: все обжимные соединения осматривают и при необходимости подтягивают на четверть оборота перед каждым отопительным сезоном. Недоступное для такого осмотра место автоматически исключает компрессионный фитинг.
Пресс-фитинги: неразборное соединение под скрытый монтаж
В пресс-фитинге трубу держит не гайка, а пластически обжатая гильза: пресс-клещи одним ходом деформируют нержавеющую гильзу вокруг трубы по заданному профилю, запирая стенку на штуцере с двумя уплотнительными кольцами EPDM. Разобрать такое соединение нельзя, только вырезать. Зато и обслуживать нечего: в стыке нет резьбовой пары, которую ослабляли бы температурные циклы. Именно поэтому пресс-фитинги для металлопластика допускаются к скрытой прокладке — в стяжке, штробе, за гипсокартоном.
Монтаж занимает меньше минуты на стык: откалибровать торец трубы, снять внутреннюю фаску, надеть трубу на штуцер до упора (посадка видна в контрольных окнах гильзы), сжать клещи до полного смыкания матрицы. Характеристики выше, чем у обжима: рабочее давление 10–16 бар (маркировка PN 10 / PN 16), температура длительно до 95 °C, пиково до 110–115 °C у ряда производителей. Обслуживать неразборный стык не нужно, поэтому его и разрешают замоноличивать в стяжку и штукатурку: недоступное для протяжки место требует именно необслуживаемого соединения. Производители дают на пресс-фитинги гарантию до 10 лет и заявляют ресурс до 50 лет при соблюдении технологии.
Расплачиваться приходится инструментом и ценой. Сам фитинг дороже обжимного аналога на 20–40 %, ручные радиальные клещи с насадками TH на 16–32 мм стоят от 8 400 ₽, электрические и аккумуляторные универсальные — 59 000–66 000 ₽, аренда обходится в 500–1 000 ₽ в сутки. На объекте с 3–5 стыками аренда выгоднее покупки; монтажнику, который делает разводку каждую неделю, клещи окупаются за 2–3 объекта.
Подходящие товары
Профиль клещей должен совпадать с профилем фитинга
Профиль матрицы задаёт геометрию обжима гильзы, и насадка с чужим профилем даёт стык, который выглядит обжатым, но не обеспечивает расчётного прижима колец EPDM. Такое соединение проходит опрессовку и течёт через несколько месяцев, когда уплотнение «устанет» на недожатом участке. Хуже всего, что внешне брак не виден: гильза смята, следы матрицы есть.
Для бытового металлопластика рабочий стандарт — профиль TH: на нём работают Tim, Tiemme, STOUT, Valtec, KAN-therm и большинство марок на российском рынке. Отдельные системы металлопластика и PEX идут под профиль U, а V-профиль относится к меди и нержавейке, к металлопластику отношения не имеет. Встречаются и частные исключения: у Henco большого диаметра свой профиль. Практическое правило: сверьте маркировку на гильзе фитинга с паспортом клещей до закупки, а если инструмент уже есть — подбирайте фитинги под его насадку, а не наоборот. Подробный разбор профилей и выбор самого инструмента — в отдельном материале про ручные пресс-клещи для фитингов.
Сравнение обжимных и пресс-фитингов: таблица по 7 параметрам
Семь параметров закрывают вопрос выбора для большинства объектов; полный ассортимент обоих типов собран в разделе фитингов для металлопластика с уголками, тройниками, муфтами и переходами на резьбу.
| Параметр | Обжимной (компрессионный) | Пресс-фитинг |
|---|---|---|
| Разборность | Разборный, многократно (кольцо на замену) | Неразборный, демонтаж только вырезанием |
| Инструмент | Два рожковых/разводных ключа | Пресс-клещи с матрицей нужного профиля (TH / H) |
| Скрытый монтаж (стяжка, штроба) | Запрещён: требует доступа для протяжки | Допускается при опрессовке до закрытия |
| Рабочее давление | До 10 бар | 10–16 бар (PN 10 / PN 16) |
| Максимальная температура | До 95 °C | До 95 °C длительно, 110–115 °C пиково |
| Обслуживание | Контроль и протяжка раз в 1–2 сезона | Не требуется |
| Цена фитинга и монтажа | Фитинг дешевле на 20–40 %, инструмент не нужен | Фитинг дороже, клещи от 8 400 ₽ или аренда 500–1 000 ₽/сут |
Короткий вывод из таблицы: обжим выигрывает по цене и ремонтопригодности, пресс — по надёжности без обслуживания и по праву на скрытую прокладку. Оба относятся к механическим способам соединения труб, без сварки и пайки, и дальше остаётся наложить выбор на конкретный объект.
Скрытый монтаж: почему обжимной фитинг под стяжкой — отложенная авария
Замуровывать обжимной фитинг в стяжку или штробу нельзя: соединение, которому нужна периодическая протяжка, оказывается там, где протянуть его невозможно, а первым сигналом проблемы становится мокрый потолок у соседей. Монтажники называют такой узел миной замедленного действия, и это не фигура речи, а описание механизма отказа.
Механизм считается в одну строку. Коэффициент линейного расширения металлопластика составляет около 0,026 мм/(м·К): почти в 6 раз меньше, чем у полипропилена (~0,15 мм/(м·К)), но вдвое больше, чем у стали (~0,012 мм/(м·К)). Смонтировали трассу при +20 °C, теплоноситель греет трубу до +70 °C — перепад 50 °C. Каждый метр удлиняется на 1,3 мм, на плече в 10 м набегает около 13 мм. Куда деваться трубе в стяжке? Некуда: удлинение превращается в осевое усилие на каждом стыке. Обжимное кольцо при каждом цикле «нагрев — остывание» получает микросдвиг, полиэтиленовая стенка под ним подминается, прижим слабеет. При отопительном сезоне в 7–8 месяцев и суточных колебаниях температуры теплоносителя счёт циклов идёт на сотни за год. Пресс-гильза этот режим держит: она обжата пластически по всей окружности и от затяжки резьбы не зависит.
Отсюда два практических правила. Первое: контур тёплого пола укладывается цельной металлопластиковой трубой от коллектора до коллектора, без единого соединения в стяжке — независимо от типа фитинга. Все стыки живут на коллекторе в открытом шкафу. Это требование, а не пожелание: СП 30.13330.2020 запрещает оставлять разъёмные соединения в недоступных для осмотра местах, ту же логику закладывают инструкции производителей трубы. Второе: если в штробе или за ГКЛ стык всё-таки неизбежен (обход плиты, наращивание при нехватке бухты), ставится только пресс-фитинг.
И обязательный финальный шаг перед закрытием любой скрытой разводки: гидростатическое испытание давлением 1,5 × рабочего (для системы PN 10 это 15 бар). СП 73.13330.2016 требует выдержки под пробным давлением не менее 10 минут с падением не более 0,05 МПа; на скрытых участках разумно держать давление дольше, от 30 минут. Стяжку заливают и штробы штукатурят только после опрессовки. Сфотографируйте смонтированную трассу с рулеткой в кадре: при будущем ремонте пола снимки сэкономят вскрытие.
Ошибки монтажа обжимных и пресс-фитингов
Большинство течей металлопластиковой разводки в первые два сезона вызвано монтажом, а не браком фитинга или трубы. У каждого типа соединения свой набор типовых промахов, и почти все они ловятся до пуска воды.
Ошибки при монтаже обжимных фитингов
Самая частая — перетяжка накидной гайки «на всякий случай». Разрезное кольцо прорезает полиэтиленовую оболочку до алюминиевого слоя, и соединение течёт либо сразу, либо через 1–2 сезона, когда коррозия доест алюминий в месте пореза. Универсального момента затяжки в Н·м производители не дают; ориентир такой: гайка идёт с ощутимым усилием и останавливается без хруста. После остановки дожимать нельзя.
Остальные ошибки из практики:
- Недотяжка. Проявляется каплями уже на первом опрессовочном тесте; лечится дотяжкой на 1/4–1/2 оборота.
- Монтаж без калибровки. После реза труборезом торец овальный, кольцо прижимает его неравномерно, остаётся капиллярный зазор. Калибратор с фаскоснимателем обязателен на каждом стыке.
- Заусенец на торце. Срезает или сдвигает уплотнительные кольца штуцера при надевании трубы.
- Повторное использование разрезного кольца. При переборке узла кольцо ставится только новое: старое уже деформировано под прежнее положение трубы.
- Отсутствие доступа. Соединение спрятали за экран ванны на герметике — формально открытый монтаж, фактически протяжка невозможна.
Ошибки при монтаже пресс-фитингов
Дороже всего обходится труба, не дошедшая до упора в штуцер. Клещи обожмут гильзу, стык будет выглядеть образцово, но кольца EPDM останутся перекрыты не полностью. Контроль простой: посадка трубы видна в контрольных окнах гильзы, а перед обжимом полезно ставить метку маркером на глубину фитинга.
Дальше по частоте:
- Чужой профиль матрицы. Клещи TH на фитинге под H (и наоборот) дают внешне нормальный, но негерметичный в перспективе стык. Сверяйте маркировку фитинга и матрицы до начала работ.
- Неполное смыкание клещей. Матрица не дошла до конечного положения, обжим недостаточен. Исправные клещи фиксируют полный ход отчётливым щелчком; «не щёлкнуло» означает переделку стыка новым фитингом.
- Пропущенная калибровка. Овальный торец не садится на штуцер до упора и подрезает кольца EPDM.
- Фитинг на изгибе. Изгиб трубы вплотную к гильзе создаёт постоянное боковое усилие на уплотнение; прямой участок перед фитингом — минимум 5 наружных диаметров.
- Повторный обжим той же гильзы. Дожимать сомнительный стык вторым ходом клещей бесполезно: геометрия профиля уже нарушена, фитинг только под замену.
Что выбрать: четыре сценария для квартиры и загородного дома
Тип фитинга определяется доступностью соединения, и типовые задачи в СПб и Ленобласти сводятся к четырём сценариям.
Сценарий 1. Тёплый пол в коттедже или таунхаусе. Контуры из трубы DN 16 (16 × 2,0 мм) укладываются цельными петлями без единого стыка в стяжке; длина петли — до 80–100 м, поэтому бухту берите с запасом под самую длинную петлю. Все соединения собираются на коллекторе: евроконус, обжимной или пресс — не принципиально, шкаф открывается, доступ есть. Опрессовка 1,5 × PN до заливки обязательна, причём давление оставляют в контурах на время бетонных работ: упавшая стрелка манометра остановит заливку до того, как повреждение окажется под 7 см раствора.
Сценарий 2. Открытая разводка от коллектора по стенам. Труба DN 16–20 на клипсах или в коробе, стыки на виду. Здесь обжимные фитинги полностью уместны: дешевле, перебираются ключом, замена смесителя или добавление отвода не требуют инструмента. Единственное обязательство — осмотр и протяжка соединений перед отопительным сезоном.
Сценарий 3. Разводка в штробе или за гипсокартоном. Только пресс-фитинги, и чем меньше стыков, тем лучше: идеал — ноль соединений на скрытом участке, тройники и уголки вынесены в ревизионные зоны. Типичный заказ — замена разводки ГВС в хрущёвке, где трубы уходят в штробу за кафель. Каждый стык в штробе делается прессом, опрессовывается на 15 бар, и только потом заходит плиточник: сэкономленные на обжимных фитингах 500–700 ₽ не окупают ни одного метра переложенной плитки.
Сценарий 4. Замена аварийного участка. Повреждённый кусок вырезается труборезом, вставка монтируется на двух соединениях. Если место доступное (под мойкой, в шкафу), обжимные муфты решают вопрос за 15 минут без инструмента, и это штатный ремонт, а не времянка. Если авария на скрытом участке, вскрытый узел собирается на пресс-фитингах с полным испытанием до заделки; когда клещей нет, разумнее вызвать мастера с инструментом, чем закладывать в стену обжим.
FAQ: частые вопросы про фитинги для металлопластика
Можно ли обжимные фитинги замуровывать в стяжку или штробу?
Нет. Обжимное соединение требует протяжки раз в 1–2 отопительных сезона, а в стяжке или заштукатуренной штробе доступа к гайке нет; СП 30.13330.2020 запрещает разъёмные соединения в недоступных местах. Температурные циклы (удлинение металлопластика ~1,3 мм на метр при перепаде 50 °C) постепенно ослабляют прижим кольца, и течь обнаруживается только по пятну на потолке снизу. Для скрытой прокладки предназначены пресс-фитинги, а лучший стык в стяжке тот, которого нет.
Нужно ли протягивать пресс-фитинги после монтажа?
Не нужно и невозможно: в пресс-соединении нет резьбовой пары, которую можно подтянуть. Герметичность держат пластически обжатая гильза и кольца EPDM, параметры обжима от температурных циклов не меняются. Единственный контроль — гидравлическое испытание 1,5 × рабочего давления сразу после монтажа.
Какой профиль клещей подходит для фитингов Tim, Tiemme, STOUT и Valtec?
Эти марки, как и KAN-therm, используют профиль TH — фактический стандарт металлопластиковых пресс-фитингов на российском рынке. Перед работой всё равно сверьте маркировку на гильзе фитинга и на насадке клещей: в линейках встречаются исключения, например у Henco большого диаметра собственный профиль. Обжим чужим профилем внешне неотличим от правильного, но герметичности не даёт; какие профили бывают и чем различаются — в материале про пресс-клещи.
Совместимы ли пресс-фитинги разных производителей между собой?
С трубой — как правило, да: фитинг DN 16 под профиль TH обожмётся на любой стандартной трубе 16 × 2,0 мм. Но производители дают гарантию только на систему целиком: своя труба, свои фитинги, совместимые клещи. При смешивании брендов ответственность за стык несёт монтажник, поэтому на скрытых участках держитесь одной системы, а комбинируйте только в доступных местах.
Как проверить, что пресс-фитинг обжат правильно?
Три признака: клещи прошли полный ход до смыкания матрицы (со щелчком у большинства моделей), рисунок обжима на гильзе равномерный по всей окружности, труба видна в контрольных окнах гильзы до упора и не проворачивается рукой. Финальная проверка — опрессовка давлением 1,5 × PN (15 бар для системы PN 10) с выдержкой не менее 10 минут без падения по манометру, как требует СП 73.13330.2016 для гидростатических испытаний. Сомнительный стык не дожимают повторно, а вырезают и собирают на новом фитинге.
Можно ли поставить пресс-фитинг без специального инструмента?
Нет, обжать гильзу ключами или пассатижами невозможно: профиль формируется только матрицей с расчётным усилием в несколько тонн. Без клещей варианта два: обжимной фитинг в доступном месте либо аренда пресс-инструмента за 500–1 000 ₽ в сутки. Для трубы из сшитого полиэтилена существует ещё аксиальная опрессовка с натяжной гильзой, но и она требует своего инструмента — расширителя и аксиального пресса.
Какой срок службы у пресс-соединения для металлопластика?
Производители заявляют ресурс, равный ресурсу трубы, — до 50 лет при рабочих параметрах до 10 бар и 95 °C; гарантия на систему обычно 7–10 лет в зависимости от бренда. Условия: монтаж по технологии (калибровка, посадка до упора, свой профиль клещей) и работа в паспортном диапазоне давления и температуры. Перегрев теплоносителя выше 110–115 °C и гидроудары сверх PN сокращают ресурс уплотнений EPDM.
Как демонтировать пресс-фитинг при необходимости замены участка?
Только вырезанием: труборез или УШМ по трубе с двух сторон от фитинга, сам фитинг в отход. На освободившееся место ставится ремонтная вставка на двух новых соединениях — пресс, если участок снова закрывается, или обжимные муфты, если место остаётся доступным. Учитывайте потерю длины: вырез забирает 10–15 см трубы, поэтому вставку кроят по месту с калибровкой обоих торцов.
Для открытой разводки с доступом к стыкам берите обжимные фитинги, для стяжки, штробы и закрытых коробов — пресс-фитинги. Оба типа в диаметрах DN 16–32 в наличии в Санкт-Петербурге, с доставкой по СПб и Ленобласти.
