Монтаж металлопластиковых труб

Монтаж металлопластиковых труб выполняют двумя типами соединений. Обжимные (компрессионные) фитинги тянут двумя рожковыми ключами, и такое соединение в любой момент разбирается; пресс-фитинги обжимают клещами намертво. Обжим ставят там, где к соединению остаётся доступ, пресс идёт в штробу, в стяжку и в тёплый пол. Дальше всё решают числа: радиус изгиба не меньше пяти наружных диаметров, шаг клипс 500 мм для 16 и 20 мм, опрессовка на 1,5 рабочего давления.

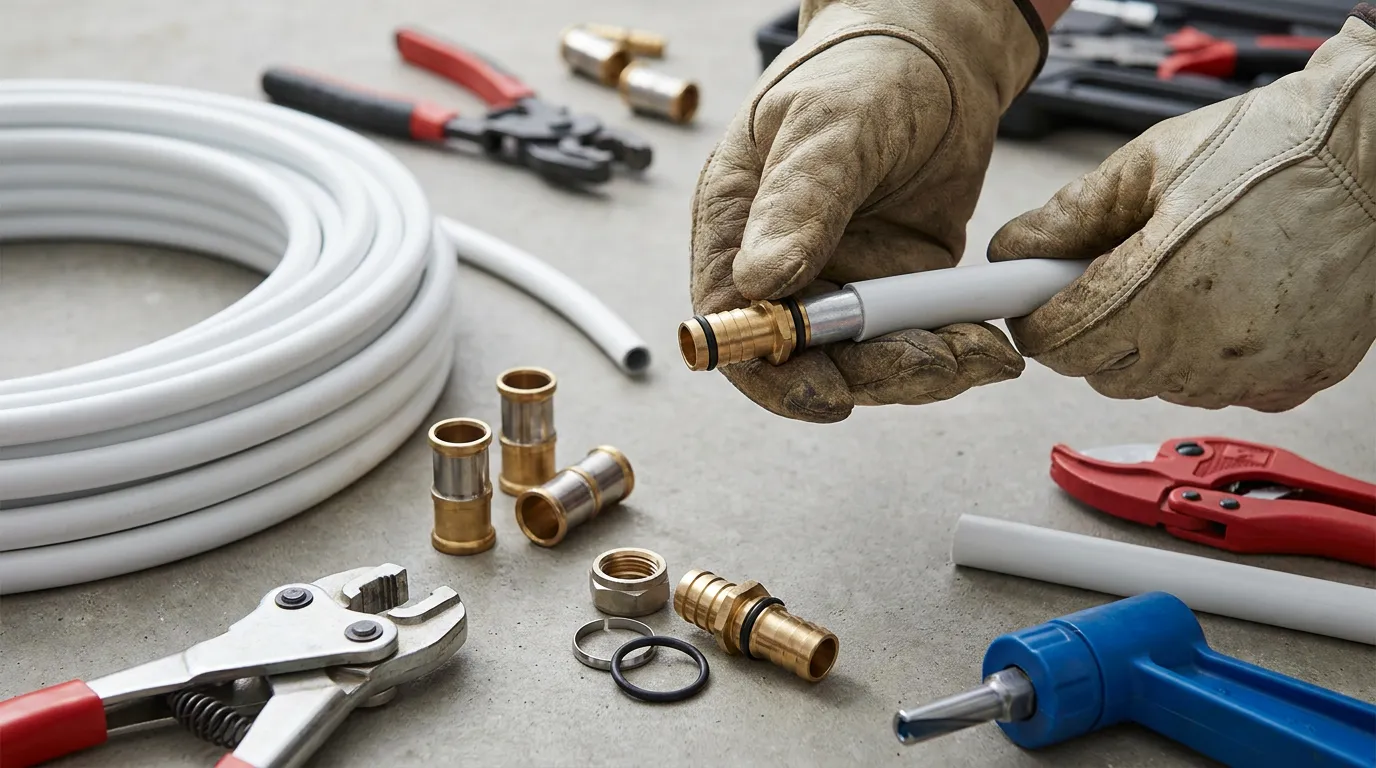

Инструмент для монтажа металлопластиковых труб

Для обжимного соединения металлопластиковой трубы нужны ножницы-труборез, калибратор-развёртка и два рожковых ключа; для пресс-соединения к ним добавляются пресс-клещи с TH-насадкой под нужный диаметр. Ножовка по металлу в набор не входит ни в каком виде.

Обжим, минимальный набор

• ножницы-труборез 16–40 мм;
• калибратор (развёртка) 16–32 мм со снятием внутренней фаски;
• два рожковых ключа под гайку и корпус фитинга.

Пресс, дополнительно

• ручные пресс-клещи с насадками TH 16/20/26/32 или электрогидравлический пресс;
• насадка (полуматрица) строго под свой диаметр;
• маркер для риски заглубления штуцера.

Ручные клещи TIM JT-1632 развивают усилие обжима 4 т при ходе поршня 16 мм, один цикл занимает 13–15 с, рабочий диапазон инструмента −20…+40 °C. Пресс-головка поворачивается на 360°, и это не мелочь: в готовом коробе или у самой стены иначе не подлезть. Чем ручные клещи отличаются от аккумуляторных и когда переплата оправдана, разобрано в материале про ручные пресс-клещи для фитингов; весь пресс-инструмент и труборезы есть в каталоге.

Подготовка трубы: резка, калибровка, фаска

Торец металлопластиковой трубы режут строго перпендикулярно оси, сечение восстанавливают калибратором-развёрткой, изнутри снимают фаску 15°. Пропущенная калибровка даёт перекос штуцера, срезанное уплотнительное кольцо EPDM и течь через сутки.

1. Режьте ножницами-труборезом за один плавный ход рукоятки. Ножовка мнёт алюминиевый слой и оставляет заусенец, который порежет кольцо.
2. Вставьте калибратор и проверните до упора. У трубы 16×2,0 внутренний диаметр 12 мм, но часть брендов делает 16-ю трубу с толщиной стенки 2,25 мм — там внутренний диаметр 11,5 мм, и калибратор пойдёт туже.
3. Снимите внутреннюю фаску той же развёрткой.
4. Отметьте маркером глубину посадки штуцера. После сборки риска должна остаться видна — это единственный внешний признак того, что труба села до упора.

В каталоге металлопластиковые трубы идут в ходовых типоразмерах 16, 20, 26 и 32 мм. Диаметр у металлополимерной трубы всегда наружный: под 16-ю трубу нужен фитинг 16, хотя условный проход у неё около 12.

Монтаж обжимными (компрессионными) фитингами

Обжимной фитинг для металлопластиковой трубы собирается без электричества и спецоборудования: гайку доводят от руки до упора, затем двумя ключами добирают на 1–2 оборота. Соединение остаётся разборным, и норма прямо требует оставить к нему доступ.

1. Наденьте на трубу накидную гайку, затем разрезное обжимное кольцо.
2. Вставьте штуцер до упора, контроль по риске.
3. Затяните от руки, добейте двумя ключами на 1–2 оборота: один ключ держит корпус, второй тянет гайку.
4. Не перетягивайте. Кольцо расплющивается, латунный конус трескается, и течь появится при первой подаче давления.

Момент затяжки в Н·м производители обжимных серий не нормируют — ориентир только в оборотах и в усилии руки. Пункт 3.6 СП 40-103-98 требует при скрытой прокладке обеспечить доступ к разъёмным соединениям через дверцы и съёмные щиты, то же повторяет СП 41-102-98. Практика подтяжки раз в 2–3 года — это привычка монтажников, а не требование норматива, но лючок под коробом она окупает: обжим за подвесным потолком чаще всего обнаруживают по пятну у соседей снизу.

Монтаж пресс-фитингами: неразборное соединение

Пресс-фитинг даёт неразборное соединение за счёт радиального обжатия гильзы из нержавеющей стали, и только такое соединение допускается замуровывать в стяжку и штробу. Разобрать его нельзя — участок вырезается вместе с фитингом.

1. Наденьте гильзу на трубу, вставьте штуцер до упора (риска видна).
2. Установите клещи так, чтобы направляющий буртик совпал с канавкой вкладыша, сомкните верхнюю полуматрицу.
3. Выполните первый обжим.
4. Поверните инструмент на 30–45° и обожмите повторно. Два приёма прописаны в инструкции к клещам TIM JT1626B и JT-1632 — смещение распределяет точки сжатия по периметру гильзы. У другого инструмента порядок сверяют по его паспорту.
5. Переходите к следующему соединению.

Готовое соединение проверяют глазом и водой. На гильзе должны остаться симметричные канавки от матрицы по всему периметру; пропущенный сектор означает недожатие — фитинг вырезается и ставится новый. Гидравлическая проверка идёт по СП 73.13330.2016: пробное давление 1,5 рабочего (п. 7.2.1), выдержка не менее 10 мин, падение не более 0,05 МПа (п. 7.2.2). Для отопления и теплоснабжения подраздел 7.3 того же свода задаёт 1,5 рабочего, но не менее 0,2 МПа, выдержку 5 мин и падение не более 0,02 МПа. Монтажники обычно держат систему дольше норматива — полчаса и до суток на скрытой разводке, потому что переделывать закрытую штробу дороже.

Ассортимент пресс-фитингов для металлопластика закрывает 16 и 20 мм — на них собирают почти всю квартирную и коттеджную разводку.

Гибка металлопластиковой трубы и минимальные радиусы

Радиус изгиба металлопластиковой трубы по норме составляет не менее пяти наружных диаметров — 80 мм для 16-й трубы, 100 мм для 20-й. Требование записано в п. 3.13 СП 40-103-98 и продублировано в п. 5.5 СП 41-102-98; там же ограничена овальность после гиба — не более 10 %.

Колонка 5D — норма СП 40-103-98 (п. 3.13) и СП 41-102-98 (п. 5.5). Колонка 3D — допуск производителя при использовании пружинного кондуктора, не норма. Радиус отсчитывается по оси трубы, а не по внутренней кромке: у 20-й трубы разница в 10 мм превращает допустимый гиб в брак.

Наружный диаметр, мм	Мин. радиус по норме (5D), мм	С пружинным кондуктором (3D), мм
16	80	48
20	100	60
26	130	78
32	160	96

Пружину подбирают на 1,5 мм меньше внутреннего диаметра, если заводить её внутрь. Форму придают за один плавный проход: повторный перегиб в одной точке отслаивает пластик от алюминия, и дефект не виден снаружи до первого гидроудара. Трубы 26 и 32 мм руками без кондуктора не гнут вообще.

Тепловое расширение считают по формуле ΔL = 0,026 × L × Δt, где 0,026 мм/(м·°C) — коэффициент линейного расширения многослойной трубы по техническим руководствам производителей (у Henco в документации 0,025). Прогон 6 м при нагреве на 60 °C удлинится примерно на 9 мм. Отсюда и берётся компенсационная петля или скользящее крепление на длинных подачах ГВС и отопления.

Крепление металлопластиковых труб: шаг клипс и хомутов

Металлопластиковую трубу 16 и 20 мм крепят через 500 мм по горизонтали и через 1000 мм по вертикали — эти значения дословно совпадают в табл. 2 СП 40-103-98 и табл. 6 СП 41-102-98.

Для 32-й трубы общего норматива в таблицах нет: обе таблицы дают по этой строке только значения для труб марки «МЕТАПОЛ». Поэтому 750/1200 — данные производителя, а не норма; растягивать шаг до метра на горячем прогоне не стоит, провиснет.

Наружный диаметр, мм	Горизонталь, мм	Вертикаль, мм	Источник значения
16	500	1000	СП 40-103-98, табл. 2; СП 41-102-98, табл. 6
20	500	1000	СП 40-103-98, табл. 2; СП 41-102-98, табл. 6
26	750	1200	те же таблицы, строка «25» — ближайший типоразмер
32	750	1200	руководство по монтажу Valtec (паспорт производителя)

Первая клипса ставится не дальше 100 мм от фитинга с каждой стороны — иначе вес трубы висит на соединении. Горизонталь ведут с уклоном не менее 0,002 (2 мм на метр) в сторону точки слива, а в местах прохода через перегородки трубу убирают в гильзу. Для 20-й трубы берут клипсы с защёлкой, для коллекторных подводок и подвесов под потолком — хомут со шпилькой.

Скрытая прокладка: что можно замуровать, а что нельзя

Замуровывать можно только неразъёмные пресс-соединения; трубопровод на обжимных фитингах в штробу и стяжку не идёт. Разъёмный узел по п. 3.6 СП 40-103-98 обязан остаться доступным — под лючком или съёмным щитом. Это прямая норма, а не перестраховка магазина.

Дальше начинается тонкость, которую пропускают почти все. СП 41-102-98 допускает замоноличивание труб без кожуха только в зданиях со сроком службы менее 20 лет при расчётном сроке службы трубы 40 лет и более. Жилой дом живёт дольше, значит труба в конструкции должна лежать в гофре или изоляции — так её потом можно вытянуть и заменить. Заодно гофра снимает вторую проблему: прямой контакт алюминиевого слоя с бетоном ведёт к коррозии.

Порядок скрытой прокладки:

• собрать участок целиком, без соединений внутри стяжки в контурах тёплого пола — только цельный прогон трубы от коллектора и обратно;
• уложить трубу в гофру или теплоизоляцию (для ГВС и отопления теплоизоляция обязательна, она же гасит шум);
• опрессовать до закрытия штробы: производитель требует не менее 6 бар, режим выдержки — по СП 73.13330.2016;
• составить исполнительную схему с привязками, иначе первый же сосед с перфоратором найдёт вашу трубу;
• штробление несущих конструкций согласовывать с проектной организацией по СП 70.13330.2012 плюс региональные правила перепланировки.

Рабочее давление и температура: труба против фитинга

Потолок системы задаёт труба, а не фитинг: металлополимерная труба маркируется PN10 и держит 10 бар при температуре теплоносителя до 95 °C, тогда как обе серии фитингов паспортуются на 25 бар и 115 °C. Отсюда практический вывод: выбор между обжимом и прессом решается доступностью соединения, а не давлением.

Данные паспорта трубы Tim TPAP и каталога фитингов Valtec (серии VTm.300 и VTm.200), не норматив. Квартирный водопровод работает при 3–6 бар, то есть с запасом более чем вдвое.

Параметр	МП-труба (Tim TPAP)	Обжимные фитинги (Valtec VTm.300)	Пресс-фитинги (Valtec VTm.200)
Рабочее давление при 95 °C	10 бар (PN10)	ограничено трубой	ограничено трубой
Номинальное давление изделия	—	25 бар (PN25)	25 бар (PN25)
Макс. рабочая температура	95 °C	115 °C	115 °C
Кратковременный максимум	100 °C	—	—
Соединение	—	разборное	неразборное
Замоноличивание	—	нет	да

Разрушающее давление трубы кратно выше рабочего, но это испытательная характеристика, в расчёт режимов эксплуатации она не идёт. По ресурсу обжим и пресс отличаются не металлом (корпус и гайка у обеих серий из латуни CW617N), а уплотнением: в обжимном узле работает кольцо EPDM, и именно оно задаёт срок до подтяжки или переборки.

Типичные ошибки монтажа металлопластика

Чаще всего металлопласт течёт из-за пропущенной калибровки, перетянутой обжимной гайки и обжимного фитинга, закрытого штукатуркой. Остальные ошибки — в таблице.

Восемь типичных ошибок монтажа металлопластиковых труб: причина, последствие и правильное решение.

Ошибка	Последствие	Как правильно
Не снята фаска	Срез уплотнительного кольца EPDM, течь	Фаска 15° развёрткой перед посадкой штуцера
Гайка перетянута	Деформация конуса, течь при первой подаче воды	От руки до упора, затем двумя ключами на 1–2 оборота
Резка ножовкой	Смятый алюминиевый слой, заусенец на торце	Ножницы-труборез или роликовый труборез
Обжим без калибровки	Штуцер входит с перекосом	Калибровать каждый рез
Обжимной фитинг в штробе	Протечка без доступа для подтяжки	В скрытой прокладке — только пресс
Нарушен радиус изгиба	Расслоение, овальность выше 10 %	Таблица радиусов, кондуктор на 26 и 32 мм
Нет компенсации на длинном прогоне	Прогон 6 м удлиняется на 9 мм при Δt 60 °C	Петля или скользящее крепление
Шаг клипс больше нормы	Провисание, шум и гидроудары	500 мм для 16 и 20 мм по горизонтали

Ещё одна сезонная деталь для СПб: бухту, привезённую с мороза, монтажники сутки держат в тепле. Холодная труба гнётся неохотно, и наружный слой полиэтилена трескается на радиусе, который летом проходит без вопросов.
