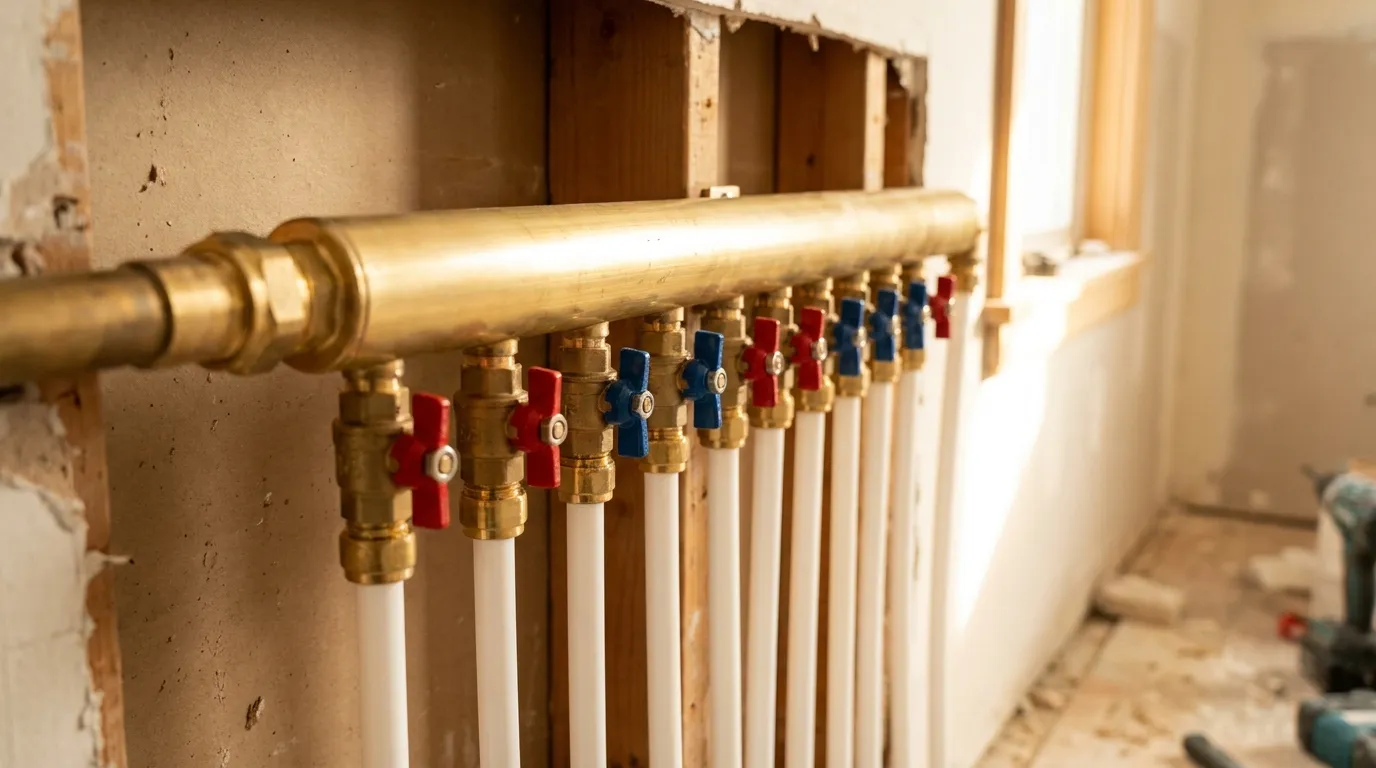

Разводка труб водоснабжения в ванной и туалете делается раз в 20–30 лет. Ошибка в схеме или выборе материала проявляется не сразу: через год под плиткой обнаруживается капля, через два появляются трещины от теплового расширения, через три приходится вскрывать стяжку. Ниже разберём, как выбрать схему под конкретный санузел, подобрать трубу под способ прокладки и пройти монтаж без типовых просчётов.
Две схемы разводки: когда что выбирать
Выбор между тройниковой и коллекторной схемой решается одним вопросом: нужно ли вам отключать каждую точку водоразбора по отдельности?
Сравнение схем:
| Критерий | Тройниковая (последовательная) | Коллекторная (лучевая) |
|---|---|---|
| Стоимость материала | Ниже: меньше трубы, нет коллектора | Выше: коллектор плюс длинные подводки к каждой точке |
| Скорость монтажа | Быстрее | Медленнее |
| Равномерность давления | Небольшое падение на дальних точках | Одинаковое давление на каждой точке |
| Ремонтопригодность | Требует отключения всей линии | Каждую точку можно отключить отдельно |
| Оптимальное число точек | До 4–5 | 5 и более, или 2+ санузла |
В тройниковой (её же называют последовательной) схеме труба идёт от стояка единой магистралью, а к каждому прибору отходит тройник. На бумаге это выглядит уязвимо, но на практике для одного совмещённого санузла с ванной, умывальником и унитазом схема работает без просадки давления — при правильно подобранном диаметре магистрали 20 мм (DN15). Коллекторная оправдана, если квартира трёхкомнатная с двумя санузлами, если стиральная машина и душевая кабина постоянно работают одновременно или если заказчик хочет индивидуальный кран на каждый прибор.
Для квартиры в панельном доме 137-й серии с одним совмещённым санузлом коллекторная схема обойдётся на 30–40% дороже по материалу и потребует вдвое больше труб. Оправданных преимуществ для одного санузла у неё нет.
Распределительные коллекторы для водоснабжения — когда схема всё-таки коллекторная, выбор начинается здесь.
Подходящие товары
Выбор труб: PPR, металлопластик или PEX
Какой материал взять — во многом зависит от одного решения: будет ли разводка скрытой или открытой. Это не единственный критерий, но он определяет допустимые типы соединений, а значит, сразу отсекает часть вариантов.
Полипропиленовые трубы PPR
Полипропиленовые трубы PPR дешевле аналогов и хорошо знакомы монтажникам: паяльник, температура 260°C, выдержка по таблице производителя. Качество шва целиком зависит от аккуратности исполнителя. Недогрев даёт слабый шов, перегрев сужает внутренний просвет.
Для горячей воды берите только армированные трубы: PN25 со стекловолокном или алюминием. Обычная труба PN20 при рабочей температуре 60–70°C провисает между клипсами. Стекловолоконное армирование снижает тепловое расширение примерно в 3 раза по сравнению с неармированной.
Скрытая прокладка PPR без гофры — частая и дорогостоящая ошибка. Коэффициент линейного расширения неармированного полипропилена составляет 0,15 мм на метр на каждый градус. Труба длиной 3 м при перепаде температуры воды 50°C удлиняется примерно на 22 мм. Без зазора она давит на штукатурку, скрипит и через 2–3 года продавливает плитку. В штробу её кладут только в гофрированной трубе.
Фитинги PPR для открытой разводки — широкий выбор конфигураций: тройники, уголки 90°, муфты, переходы на резьбу.
Подходящие товары
Металлопластиковые трубы
Металлопластиковые трубы привлекают монтажников без паяльника: труборез и гаечный ключ — весь инструмент для обжимных соединений. Стандартные диаметры для санузла: 16 мм к каждой точке водоразбора, 20 мм на магистрали от стояка.
Но здесь есть принципиальная деталь. В скрытую разводку идут только пресс-фитинги, обжатые специальными клещами. Обжимные (компрессионные) фитинги с накидной гайкой периодически нуждаются в подтяжке, а в стене подтянуть их невозможно. Маленькая капля за год превращается в мокрую стяжку. Фитинги для металлопластика под скрытую прокладку — только прессовые.
Подходящие товары
Трубы PEX (сшитый полиэтилен)
Трубы из сшитого полиэтилена PEX гибкие: радиус изгиба 5–8 диаметров без трубогиба. Это снижает количество соединений на сложных трассах и особенно удобно при прокладке в штробе или стяжке.
Два типа фитингов дают разные возможности. Обжимные (компрессионные) подходят для открытой разводки. Аксиальные идут под скрытую: конец трубы расширяют экспандером, надевают медное кольцо, вставляют штуцер фитинга. Через 20–30 секунд кольцо усаживается и соединение самозатягивается. У PEX-A с памятью формы эффект усадки выражен сильнее — труба возвращает исходный диаметр и буквально облегает штуцер. Аксиальные фитинги PEX не требуют обслуживания и не нуждаются в доступе после замоноличивания.
Для скрытой разводки в петербургских квартирах PEX-B с аксиальными фитингами — практически идеальный выбор: гибкость экономит метраж трубы, а соединение не нужно обслуживать.
Подходящие товары
Сравнительная таблица материалов:
| Критерий | PPR (PN25, армир.) | Металлопластик | PEX-B |
|---|---|---|---|
| Скрытая прокладка | Только в гофре | Только пресс-фитинги | Да (аксиальный фитинг) |
| Нужен инструмент | Паяльник 260°C | Труборез + пресс-клещи | Расширитель (аксиальный) |
| Гибкость | Нет | Ограниченно | Высокая (R = 5–8 DN) |
| Цена материала | Низкая | Средняя | Средняя |
| Темп. ГВС | До 95°C | До 95°C | До 95°C |
| Фитинг в стене | Вскрытие обязательно | Вскрытие обязательно | Аксиальный: без вскрытия |
Диаметры труб и расчёт числа выходов коллектора
Магистраль от стояка до коллектора или первого тройника — 20 мм наружного диаметра (DN15). Это стандарт для квартиры. Исключение: если к санузлу добавляется кухня по длинной трассе и суммарно набирается 5+ точек, магистраль поднимают до 25 мм, а подводки к точкам остаются 16 мм.
Подводки к каждой точке водоразбора:
- 16 мм (DN10): умывальник, унитаз/инсталляция, стиральная машина
- 20 мм (DN15): смеситель ванны или душевой кабины
Расчёт выходов коллектора для типового санузла:
| Точка водоразбора | ХВС | ГВС |
|---|---|---|
| Ванна / душевой смеситель | 1 | 1 |
| Умывальник (смеситель) | 1 | 1 |
| Унитаз / инсталляция | 1 | — |
| Стиральная машина | 1 | — (нагрев встроенный) |
| Итого выходов | 4 | 2 |
Для такого санузла нужна пара коллекторов 4/2. Если стиральная машина с подводом горячей воды — 4/3. Берите с запасом на один лишний выход: пригодится при появлении биде или смене унитаза на гигиенический душ.
Подходящие товары
Отдельный момент по давлению. Если давление в стояке превышает 4 бар, ставьте редуктор давления перед коллектором. Постоянные 5–6 бар ускоряют износ фитингов и картриджей смесителей. Редуктор настраивают на 2,5–3,5 бар.
Прокладка труб: скрытая, открытая, в коробе
Начнём с того, чего нельзя. Горизонтальные штробы в несущих стенах и плитах перекрытия запрещены по СП 70.13330.2017. В панельных домах СПб серий 137, 504 и 600 это почти все наружные и межквартирные стены. Строго говоря, вертикальные штробы допустимы в межкомнатных перегородках (не несущих) глубиной не более 1/3 толщины стены, но на практике в этих домах перегородок, пригодных под горизонтальную штробу для трубы, минимум.
Скрытая прокладка в штробе требует глубины штробы, равной диаметру трубы плюс 10 мм под гофру. Труба укладывается в гофре: для PPR это обязательно, для металлопластика и PEX настоятельно рекомендовано. Штробу замуровывают только после опрессовки системы. Никаких соединений внутри замурованного участка.
Прокладка в стяжке подходит для горизонтальных магистралей под полом. Уклон не нужен, система напорная. Идёт цельный участок без муфт и тройников — это жёсткое требование: любое соединение в стяжке обнаружится только когда вздуется плитка.
Открытая прокладка дешевле, быстрее монтируется и полностью ремонтопригодна. Клипсы с шагом 300–400 мм на горизонтальных участках, 500 мм на вертикальных. Хромированные клипсы и аккуратная разводка в углах смотрятся в ванной вполне прилично. На наших объектах в Купчино и Мурино открытая разводка в хромированных клипсах встречается примерно в каждом третьем ремонте: хозяева не хотят рисковать паутиной трещин в плитке после штробления несущей стены. Это разумное решение.
Гипсокартонный короб — компромисс для тех, кто хочет спрятать трубы, но не штробить. Трубы внутри доступны через ревизионный люк. Запорную арматуру на коллекторе всегда выносят за люк. Это не опция, а правило.
Пошаговый монтаж: порядок работ
Один момент до начала. Если вы переносите стояки или выводите точки водоразбора за пределы типового места, нужно согласование с управляющей компанией (в СПб это Государственная жилищная инспекция). Замена труб в пределах существующих точек подключения согласования не требует.
1. Составить схему и список материалов. Нанесите на план санузла расположение стояков, коллектора или первого тройника, трассы к каждой точке. Посчитайте погонаж труб, количество фитингов (тройники, уголки 90°, муфты, переходы на резьбу), крепёжные клипсы и гофру. Закупайте с запасом 10–15%: отрезанный в размер кусок трубы не вернуть.
2. Перекрыть воду. Закройте отсечные краны на стояке ХВС и ГВС. Проверьте: откройте кран в санузле — вода вышла и больше не идёт. Это обязательная проверка, не формальность.
3. Разметить трассы. Уровнем отбейте горизонтальные и вертикальные линии. Горизонтальные участки делайте с уклоном 3–5 мм/м в сторону потенциального слива, чтобы при необходимости можно было полностью осушить систему. Минимальное расстояние открытой трубы от поверхности стены — 20 мм.
4. Штробить или подготовить крепёж. При скрытой прокладке штробу нарезают болгаркой или штроборезом. При открытой засверливают отверстия под клипсы по разметке. Сначала крепёж, потом труба — не наоборот.
5. Смонтировать коллектор или первый тройник. Коллектор крепится на кронштейнах, обязательно в месте с ревизионным доступом. На входе ХВС и ГВС до коллектора устанавливают отсечные краны.
6. Нарезать и соединить трубы. Каждый материал требует своего подхода. PPR: паяльник 260°C, время нагрева строго по таблице производителя (для трубы 20 мм это около 5 секунд, в прохладном помещении дольше), соединение без проворота. Металлопластик: труборез, зачистка торца калибратором, затем фитинг. PEX аксиальный: расширить конец экспандером, надеть медное кольцо, вставить штуцер фитинга — кольцо усядет само за 20–30 секунд. Не торопитесь, каждое соединение требует внимания.
Подходящие товары
7. Установить фильтр грубой очистки и редуктор давления. Фильтр монтируют на входе в квартиру или перед коллектором, сеткой вниз для удобства промывки. Если давление в стояке выше 4 бар, редуктор обязателен.
8. Опрессовать систему. Заполните систему водой и поднимите давление ручным опрессовщиком до 1,5× рабочего, но не ниже минимума по проекту — для квартирных сетей это обычно 6–9 бар (СП 73.13330.2016). Выдержите систему под давлением: норматив требует не менее 10 минут, на практике держат 30 минут и дольше, так капиллярную течь видно надёжнее. Падение давления более 0,5 бар — ищите соединение с утечкой. Закрывать штробу или укладывать трубы в стяжку можно только после успешной опрессовки.
9. Подключить сантехнические приборы. Смесители подключают через гибкие подводки с нержавеющей оплёткой — длину берут точно по месту, без перегибов и натяжения. Для стиральной машины нужна подводка с угловым штуцером.
Подходящие товары
10. Убрать временный крепёж, замуровать штробы. Штукатурка или плиточный клей. Место коллектора закрывают ревизионным люком.
Типичные ошибки и как их избежать
PPR без гофры в штробе. Это, пожалуй, самая распространённая ошибка из тех, что мы видим на повторных объектах. Труба PN20 диаметром 20 мм на участке 3 м при нагреве горячей водой от 15 до 65°C удлиняется примерно на 22 мм. Без гофры, дающей зазор для деформации, труба давит на штукатурку. Через год-два в плитке появляются трещины — тонкие, по всей длине трассы. Правило одно: PPR в штробе только в гофрированной трубе.
Компрессионные фитинги металлопластика в скрытой разводке. Гайку на обжимном фитинге нужно периодически подтягивать, раз в 1–2 года. В стене это невозможно. Микрокапля превращается в постоянную влажность стяжки. Под штробу идут только пресс-фитинги, обжатые специальными клещами.
Горизонтальная штроба в несущей панели. В домах серий 137 и 504 в Девяткино, Мурино, Купчино такие нарушения выявляются при продаже квартиры или по жалобе соседей. Предписание Жилищной инспекции — демонтаж за счёт владельца. СП 70.13330.2017 допускает вертикальные штробы только в перегородках (не несущих) и только глубиной не более 1/3 толщины стены.
Соединения в стяжке. Муфта, тройник или обжимной фитинг под стяжкой дают капиллярную протечку, которую обнаружат, когда плитка начнёт отходить. В стяжке — только цельный участок трубы без единого соединения.
Нет фильтра на входе. В домах с чугунными стояками ржавчина и окалина — реальность, а не теоретический риск. Без фильтра-сетки Y-типа картриджи фильтрации и сетки смесителей забиваются за несколько месяцев. Фильтр грубой очистки стоит немного, а экономит заметно.
Часто задаваемые вопросы
Коллекторная или тройниковая схема — что лучше для одного санузла?
Для одного санузла с 3–5 точками водоразбора тройниковая (последовательная) схема дешевле и не уступает в давлении при диаметре магистрали 20 мм. Коллекторная оправдана, если нужно отключать каждую точку отдельно, если в квартире два и более санузла или если к санузлу подключается много приборов, работающих одновременно.
Какой диаметр трубы брать от стояка до первого тройника или коллектора?
20 мм наружного диаметра (DN15) — стандарт для квартиры с одним санузлом. Если длинная магистраль обслуживает ещё и кухню и суммарно набирается 5 и более точек, магистраль увеличивают до 25 мм, а подводки к каждой точке оставляют 16 мм.
Можно ли замуровать полипропиленовые трубы в стену без гофры?
Нельзя. PPR при нагреве горячей водой расширяется: труба 20 мм длиной 3 м при перепаде температуры 50°C удлиняется примерно на 22 мм. Без гофры, обеспечивающей зазор для деформации, труба давит на штукатурку, и через 2–3 года в плитке появляются трещины.
Можно ли штробить несущие стены в панельном доме под трубы?
Горизонтальные штробы в несущих стенах и панелях перекрытия запрещены по СП 70.13330.2017. Вертикальные штробы допустимы только в межкомнатных перегородках (не несущих) глубиной не более 1/3 толщины стены. В панельных домах СПб большинство стен несущие, поэтому на практике трубы ведут за гипсокартонным коробом или в стяжке.
Нужна ли опрессовка системы после монтажа?
Обязательна перед закрытием штроб и укладкой стяжки. Систему заполняют водой, поднимают давление до 1,5× рабочего (для квартирных сетей это обычно 6–9 бар) и держат под ним. По СП 73.13330.2016 минимальная выдержка — 10 минут, но надёжнее дать 30 минут. Падение давления более чем на 0,5 бар — утечка, ищите соединение. Без опрессовки скрытая течь обнаружится через несколько месяцев, когда стяжка уже готова и плитка уложена.
PEX или PPR — что выбрать для разводки в квартире?
PEX-B с аксиальными фитингами удобнее для скрытой разводки: труба гибкая (меньше соединений на сложных трассах), фитинг не требует обслуживания, соединение самозатягивается при усадке кольца. PPR дешевле по материалу и подходит для открытой прокладки при условии армированной трубы на ГВС. Для холодной воды в открытой разводке разница по надёжности между материалами минимальна — здесь решает привычка монтажника.
