Реле протока воды для насоса управляет пуском и остановом: насос включается, когда открылся кран, и выключается, когда кран закрыт. Никакого гидроаккумулятора, никакой ручной кнопки. Та же логика защищает насос от сухого хода: скважина пересохла или появилась воздушная пробка — поток исчез, реле обесточило насос прежде, чем он успел перегреться. В статье разберём принцип работы лепесткового реле, таблицу выбора по параметрам и схему подключения 2 проводами своими руками.

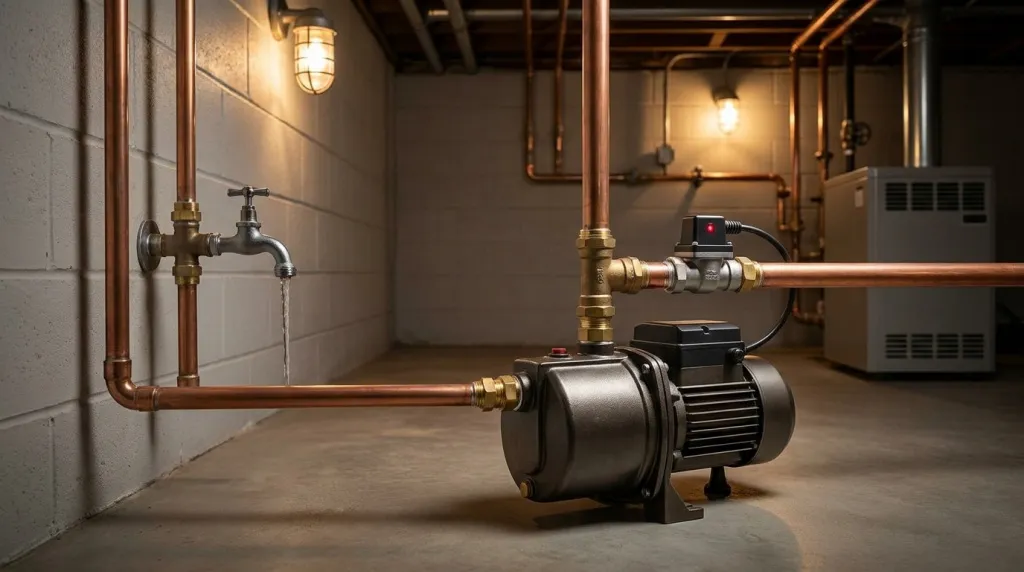

Что делает реле протока: пуск насоса по требованию
Реле протока запускает насос при появлении потребления в системе и останавливает при его прекращении — без гидроаккумулятора и реле давления. Логика для систем без накопительного бака:
- Открыли кран → в трубе появился поток → лопасть реле отклонилась → геркон замкнулся → насос включился.
- Закрыли кран → поток исчез → пружина вернула лопасть → геркон разомкнулся → насос встал.
Это вся автоматика. Реле протока закрывает задачу целиком для простых систем: дача, полив, летний водопровод.
Защита от сухого хода работает по той же логике, а не как отдельная функция. Насос не различает причины, по которым поток исчез: закрыли кран или иссякла скважина. В обоих случаях геркон разомкнулся, насос остановился. Без воды центробежный насос выходит из строя за 20–40 секунд — реле останавливает его раньше.
Важная тонкость: нужен начальный напор
Чтобы реле сработало при открытии крана, в момент открытия уже должен быть поток — до включения насоса. Иначе тупик: насос не включился → потока нет → реле не замкнулось.
Решения:
- Маленький расширительный бачок (2–5 л) — держит запас воды под давлением; при открытии крана вода идёт из бачка, поток появляется, реле срабатывает, насос включается.
- Остаточное давление в системе — если труба не полностью обезвожена, при открытии крана создаётся начальный поток.
- Гравитационный напор — если источник воды расположен выше насоса.
Без любого из этих условий реле протока само по себе не запустит насос — учитывайте это при проектировании системы.
Как работает реле протока воды

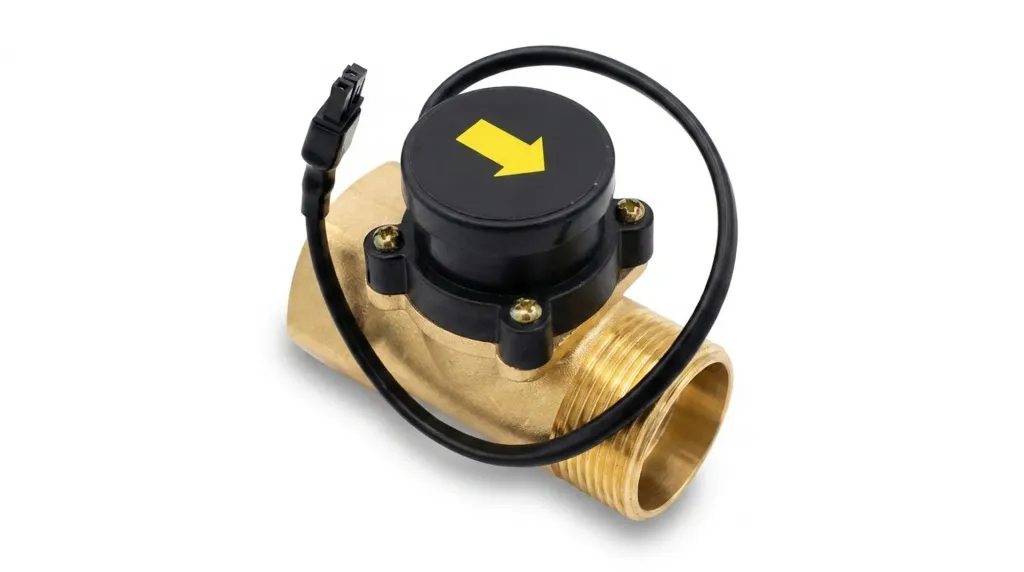

Лепестковое реле протока срабатывает за счёт механического отклонения лопасти потоком жидкости, замыкая цепь питания насоса через герконовый переключатель. Это самый распространённый тип для бытовых систем водоснабжения.
Конструкция
Внутри корпуса, встроенного в трубопровод, находится лопасть на оси с возвратной пружиной. К лопасти прикреплён постоянный магнит. Снаружи корпуса — геркон: герметичная стеклянная колба с контактами, которые замыкаются при приближении магнита.
Цикл работы:
| Состояние | Лопасть | Магнит | Геркон | Насос |
|---|---|---|---|---|
| Потока нет | Возвращена пружиной | Далеко от геркона | Разомкнут | Выключен |
| Поток есть | Отклонена потоком | Рядом с герконом | Замкнут | Включён |
Порог срабатывания — 1–7 л/мин в зависимости от модели. В нерегулируемых реле он задан жёсткостью пружины; в регулируемых — настраивается винтом на корпусе. Корпус бытовых моделей — латунь, класс защиты IP54.
Электронные реле протока
В дорогих моделях нет подвижных деталей: поток фиксирует ультразвуковой или электромагнитный датчик, сигнал обрабатывает микроконтроллер. Точнее, износостойче, но в 3–5 раз дороже лепесткового. Для бытового насоса с чистой или слабожёсткой водой лепестковый тип полностью достаточен.
Как выбрать реле протока
Реле протока выбирают по 4 ключевым параметрам: диаметру резьбы, максимальному току, рабочему давлению и температуре жидкости.
| Параметр | На что влияет | Типовые значения |
|---|---|---|
| Резьба | Должна совпадать с DN трубы | G 1/2" / G 3/4" / G 1" / G 1 1/4" |
| Макс. ток (А) | Определяет макс. мощность насоса: P = I × 220 В | 3–16 А → 660–3520 Вт |
| Макс. рабочее давление | Не меньше рабочего давления системы | 8–16 бар |
| Порог срабатывания | Ниже рабочего расхода системы | 1–7 л/мин |
| Макс. темп. жидкости | ХВС или ГВС | 60–120°С |
| Материал корпуса | Чистая вода / агрессивная среда | Латунь / нержавейка / пластик |
Расчёт по мощности насоса. Формула: I = P ÷ U. Насос 800 Вт при 220 В потребляет 3,6 А рабочего тока. Реле с максимальным током 6 А выдержит нагрузку до 1320 Вт напрямую. При большей мощности — подключение через промежуточное реле или контактор.
Выбор резьбы. Для стандартной бытовой разводки DN 25 подойдёт G 1", для DN 20 — G 3/4". Переходники возможны, но нежелательны: каждое дополнительное соединение — потенциальная точка утечки.
Реле протока vs реле давления
Реле протока управляет насосом по наличию потока и не требует гидроаккумулятора; реле давления управляет по давлению в трубе и работает только вместе с гидроаккумулятором.
| Критерий | Реле протока | Реле давления |
|---|---|---|
| Что контролирует | Наличие/отсутствие потока | Давление в трубе |
| Нужен гидроаккумулятор | Нет | Да |
| Логика включения | Есть поток → включить | Давление упало до P_min → включить |
| Логика отключения | Потока нет → выключить | Давление достигло P_max → выключить |
| Защита от сухого хода | Да | Нет |
| Типичная установка | Напорный патрубок насоса | Напорная магистраль или коллектор |
| Система без бачка | Да | Нет |
Когда нужны оба. При наличии гидроаккумулятора реле давления управляет циклами включения/выключения, реле протока — дополнительная защита от обезвоживания источника.
Реле давления — в разделе автоматики для насосов ksao.ru.
Схема подключения реле протока к насосу своими руками
Реле протока имеет 2 провода (разъём JST-SM 2 pin) — они включаются в разрыв фазного провода питания насоса, как обычный выключатель. Поток есть — геркон замкнут, цепь закрыта, насос работает. Потока нет — геркон разомкнут, цепь разорвана, насос обесточен.
Принципиальная схема:
Автомат → [провод 1 реле] → геркон → [провод 2 реле] → фаза насоса
Ноль (N) → насос напрямую
Заземление (PE) → корпус насосаПолярность проводов реле не важна — оба одинаковые, порядок подключения значения не имеет.
Для насоса мощнее 1320 Вт реле протока нельзя включать напрямую в силовую цепь. Схема через контактор:
Автомат → [провод 1 реле] → катушка контактора → [провод 2 реле] → ноль
Силовые контакты контактора → насос (фаза и ноль)Ток катушки контактора — 0,05–0,1 А, реле коммутирует её без нагрузки. Силовые контакты берут на себя весь ток насоса.
Пошаговая установка
- Отключить питание насоса на автоматическом выключателе.
- Вкрутить реле в напорный патрубок насоса с уплотнением: лента ФУМ в 4–5 слоёв или льняная прядь с пастой. Не перетягивать — корпус из латуни.
- Разрезать фазный провод питания насоса в удобном месте.
- Подключить 2 провода реле (разъём JST-SM 2 pin) в разрыв фазы — один конец к автомату, второй к фазе насоса. Порядок не важен.
- Ноль и заземление подключить к насосу напрямую, минуя реле.
- Подать воду, убедиться в герметичности резьбового соединения.
- Включить питание. Открыть кран — насос должен включиться. Закрыть кран — насос должен остановиться через 1–3 секунды.
Максимальный ток реле указан в паспорте. Превышение → подгорание геркона → отказ защиты. При мощности насоса выше допустимой — только через контактор. Это дешевле замены насоса.
Реле протока не защищает от гидроудара и не регулирует давление в системе. Для полноценной автоматики насосной станции используется совместно с реле давления и гидроаккумулятором.
FAQ
Реле протока — это защита от сухого хода или автоматика пуска насоса?
Основная функция — автоматика: насос включается при открытии крана, выключается при закрытии. Защита от сухого хода — следствие той же логики: поток исчез (скважина пересохла) → реле отключило насос. Насос не различает причину исчезновения потока.
Почему насос не включается при открытии крана?
Скорее всего, нет начального потока: система полностью обезвожена и нет давления, которое создало бы поток до включения насоса. Решение — расширительный бачок 2–5 л на напорной линии. Другие причины: лопасть реле заклинила (известковый налёт); порог срабатывания выставлен слишком высоко (регулируемые модели).
Куда устанавливать реле протока — до или после насоса?
После насоса — на напорном патрубке. Реле фиксирует поток в системе водоснабжения, а не воздух во всасывающей магистрали.
Как подключить реле протока — сколько проводов?
2 провода (разъём JST-SM 2 pin) включаются в разрыв фазы питания насоса. Ноль и заземление — к насосу напрямую. Полярность проводов реле не важна.
Можно ли использовать реле протока без реле давления и гидроаккумулятора?
Да. Для простых систем (дача, полив, летний водопровод) реле протока полностью закрывает задачу автоматики. Гидроаккумулятор нужен, когда важно стабильное давление и минимальное число пусков. Реле давления без гидроаккумулятора не работает.
На какую мощность насоса рассчитано реле с током 6 А?
Напрямую — до 1320 Вт (6 А × 220 В). Для насосов 1,5 кВт и мощнее — контактор: 2 провода реле идут на катушку (ток ~0,1 А), силовые контакты коммутируют насос.
Почему насос не выключается сразу после закрытия крана?
Насос ещё 1–3 секунды поддерживает остаточное давление в трубе — поток исчезает не мгновенно. Это нормальное поведение. Если насос не останавливается несколько минут при закрытых кранах — лопасть залипла или засорилась.
Итог
Реле протока воды для насоса управляет пуском и остановом по потреблению: включается при открытии крана, выключается при закрытии — гидроаккумулятор и реле давления не нужны. Сухой ход реле отсекает по той же логике: поток исчез → насос обесточен. Подключение: 2 провода в разрыв фазы, ноль и заземление — напрямую к насосу. Выбирают по резьбе (совпадает с DN трубы) и максимальному току (I × 220 В ≥ мощность насоса).
