Правила установки электрооборудования. Различие УЗО и УЗО-Д
Устройства высокой мощности должны подключатся через устройства защитного отключения (УЗО) с током срабатывания не менее 30 мА.
Устройства малой мощности должны подключатся через УЗО или разделительные трансформаторы.
Схема подключения УЗО
Двух- и многоступенчатые схемы УЗО, расположенные в непосредственной близости от потребителя, должны иметь ток утечки и время срабатывания в три раза меньше, чем УЗО, расположенные ближе к источнику питания. Так, если в щитке стоит УЗО с током срабатывания 30 мА, то в приборе должно стоять УЗО с током срабатывания не более 10 мА.
Основным правилом работы со щитком является отключение подачи электричества.
УЗО ставится только в щиток, если сеть не заземлена или заземлитель был объединен с нулем. Заземляющий контакт УЗО подсоединяется к проводнику "земля-ноль".
Для каждого высокомощного прибора стоит устанавливать отдельные УЗО. Этому же принципу стоит следовать и в квартирах или домах при установке нескольких УЗО на разные части помещения.
УЗО должно подключатся совместно с предохранительным автоматом. Можно использовать приборы, объединяющие в себе функции УЗО и автомата (УЗО-Д, дифференциальный отключатель, дифференциальный автомат).

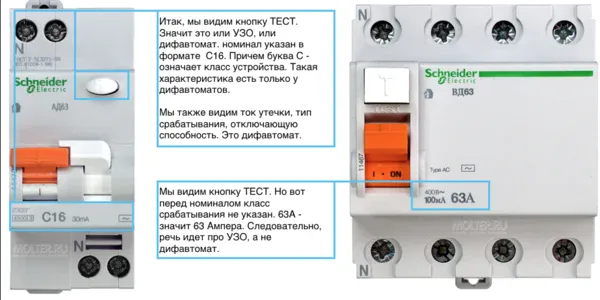

Слева - УЗО-Д, справа - УЗО
Как видите, УЗО и УЗО-Д очень похожи внешне. Разлить УЗО-Д можно по словам в маркировке "выключатель дифференциальный" ("выключатель дифференциального тока") . На обычных УЗО прописывается только номинальный ток в Амперах, на УЗО-Д перед этим показателем пишется буква "С", указывающая на тип характеристики электромагнитного и теплового расцепителей.
На некоторых моделях УЗО-Д есть индикатор причины срабатывания (утечка или превышение номинального тока), но при связке УЗО+дифференциальный автомат всегда можно определить причину срабатывания.
При выборе УЗО и дифференциального автомата обращайте внимание на силу тока и величину тока утечки (дифференциального тока). Сила тока должна быть больше, чем требует все подключенное оборудование.
Защитные устройства служат для отключения подачи электричества при достижении порогового значения тока утечки. Пороговое значение бывает различным и зависит от назначения устройства. Наиболее безопасными считаются величины 30 и 10 мА. Безопасно УЗО с током утечки в 30 мА. Но даже ток этой величины способен ощутимо ударить. Здоровый человек испытает неприятные ощущения, а человека с больным сердцем может получить более серьезные последствия. Поэтому лучше применять защитное устройство в 10 мА, которое сложнее найти в продаже. Выключаться оно будет гораздо чаще, но будет более безопасным.
