Какие краны ставят на радиаторы отопления
Арматура для радиатора закрывает три задачи: отсечение прибора от системы, ручную регулировку расхода теплоносителя и автоматическое поддержание температуры. Под каждую задачу — свой тип крана, и подменять один другим нельзя.
| Тип | Функция | Регулировка | Рабочее давление | Где ставить |
|---|---|---|---|---|
| Шаровый кран | Отсечение (открыт/закрыт) | Нет | до 16 бар | Подача и обратка, на отсечение |
| Вентильный (настроечный) | Отсечение + ручная регулировка | Ручная, ступенчатая | до 16 бар | Обратка, реже подача |
| Термостатический клапан | Автоматическое поддержание t° | Термоголовка | до 10 бар | Подача |
| Балансировочный (запорно-настроечный) | Точная преднастройка + отсечение | Преднастройка ключом | до 16 бар | Обратка |
Минимальный комплект на радиатор — два крана: один на подаче, один на обратке. Это позволяет снять прибор для ремонта или промывки без слива стояка. Стандартная схема для двухтрубной системы: термостатический клапан на подаче плюс запорно-настроечный (балансировочный) клапан на обратке.
Шаровый кран для радиатора

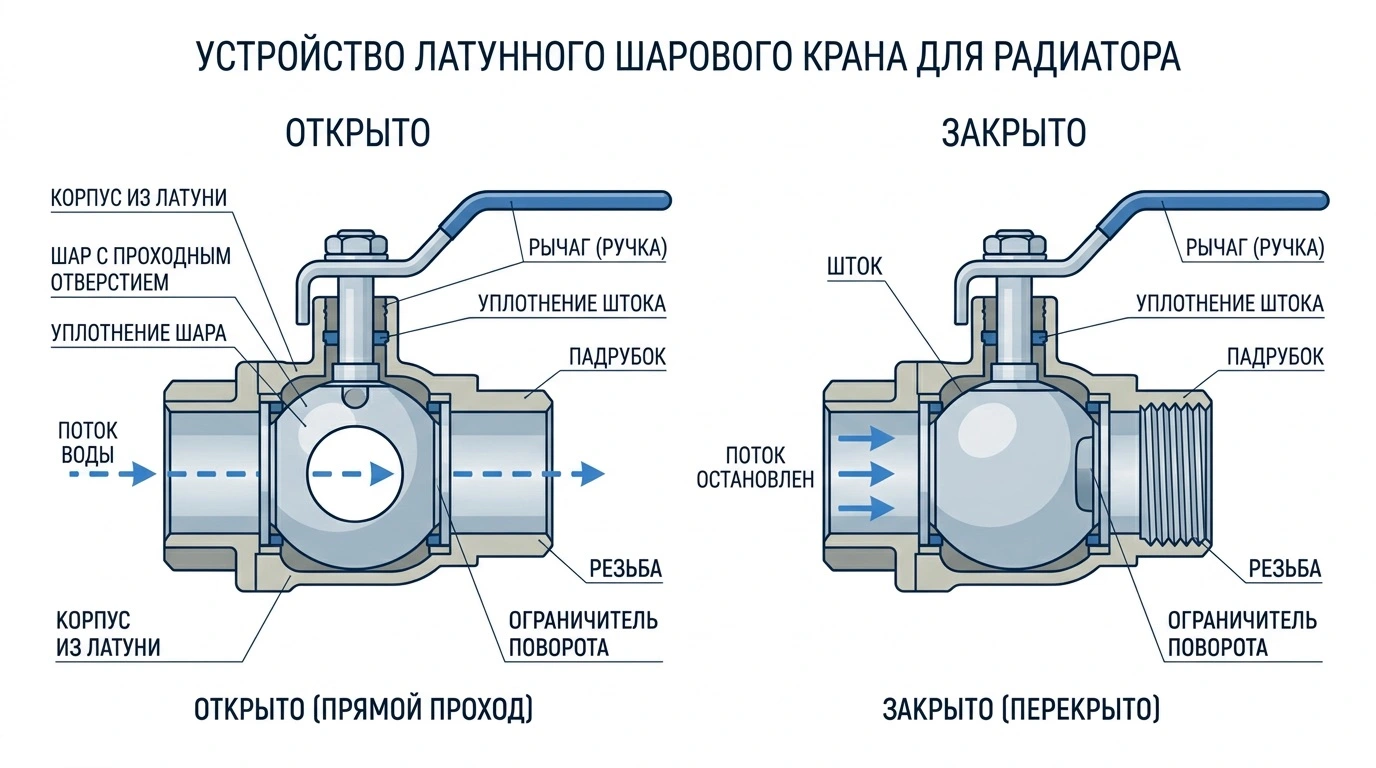

Шаровый кран отсекает радиатор от системы и работает только в двух положениях — полностью открыт или полностью закрыт. Поток перекрывает латунный шар со сквозным отверстием: при повороте рукоятки на 90° отверстие совпадает с проходом (открыто) или встаёт поперёк него (закрыто).
Преимущества шарового крана: полнопроходное сечение не создаёт гидравлического сопротивления, конструкция держит гидроудар и не боится загрязнённого теплоносителя, рабочее давление до 16 бар, цена ниже регулирующей арматуры. Поэтому шаровые краны ставят на отсечение — там, где нужно быстро перекрыть радиатор перед демонтажем.
Регулировать теплоотдачу шаровым краном нельзя. В промежуточном положении шар лишь частично перекрывает поток, кромка отверстия попадает в зону трения о седло, и фторопластовое уплотнение изнашивается за один-два сезона — кран начинает подтекать даже в закрытом положении. Шаровый кран рассчитан на ресурс именно в крайних положениях.
Вентильный (настроечный) кран
Вентильный кран сочетает отсечение и ручную регулировку расхода теплоносителя. В отличие от шарового, поток здесь перекрывает золотник на штоке, который плавно опускается на седло при вращении маховика. Чем ниже золотник, тем уже проход и меньше расход через радиатор.
Промежуточные положения для вентиля штатные: уплотнение штока не трётся о поток, поэтому частичное открытие не убивает кран. Это позволяет один раз выставить нужный проток и оставить радиатор в этом положении. У многих моделей есть преднастройка — ограничение максимального расхода поворотом регулировочного кольца под маховиком, чтобы крайние радиаторы стояка не «забирали» весь теплоноситель.
Расплата за регулировку — повышенное гидравлическое сопротивление: золотник и изогнутый канал корпуса тормозят поток сильнее, чем полнопроходной шар. Для самотёчных систем без насоса это критично, для систем с циркуляционным насосом значения не имеет. Корпус вентильного крана несимметричен, на нём стрелкой указано направление потока — при монтаже его соблюдают, иначе давление прижимает золотник к седлу и регулировка работает рывками.
Термостатический клапан с термоголовкой

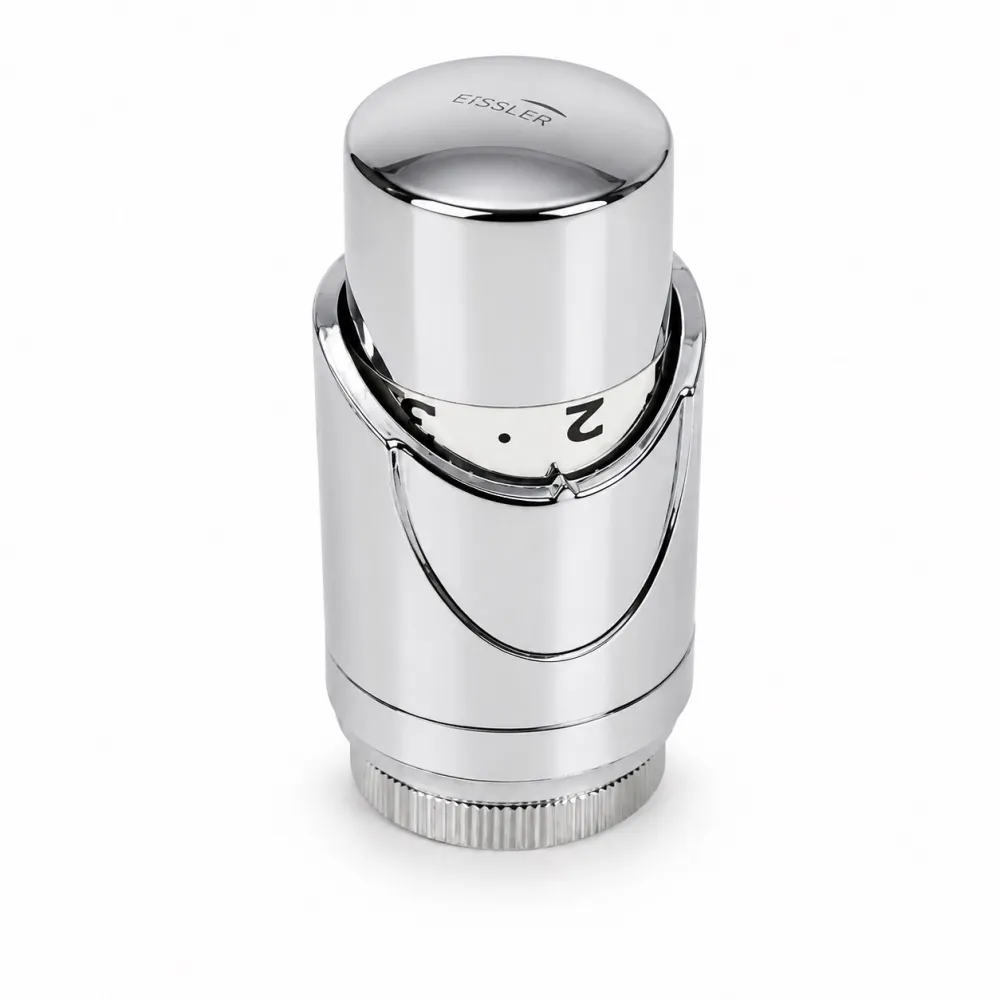

Термостатический клапан автоматически поддерживает заданную температуру воздуха в комнате, изменяя расход теплоносителя через радиатор. Он состоит из двух частей: латунного корпуса клапана, который врезается в подачу, и съёмной термоголовки, которая накручивается на корпус по резьбе M30×1,5 (де-факто стандарт у большинства производителей).
Внутри термоголовки находится сильфон с термочувствительным веществом. При нагреве воздуха вещество расширяется, сильфон давит на шток и прикрывает клапан; при остывании отпускает шток, и расход растёт. Заданную температуру выставляют поворотом головки по шкале: положения 1–5 соответствуют примерно 14–28 °C, отметка снежинки — режиму защиты от замерзания около 6 °C. По наполнителю термоэлементы делят на два типа:
- жидкостные — дешевле, реагируют на изменение температуры медленнее;
- газовые — быстрее отрабатывают, точнее держат заданную температуру, дороже.
Главную гидравлическую характеристику клапана задаёт пропускная способность Kv — расход воды в м³/ч при перепаде давления 1 бар на клапане; Kvs — то же значение при полностью открытом клапане. По Kv подбирают клапан под тепловую нагрузку радиатора. Второй важный параметр — максимальный перепад давления: у большинства радиаторных термоклапанов он составляет около 20 кПа (0,2 бар). Выше этого порога клапан начинает шуметь (шток вибрирует в потоке) и быстрее изнашивается — в системах с избыточным напором на стояк ставят автоматические балансировочные клапаны или регуляторы перепада давления.
Термостатический клапан — не запорная арматура. Снять радиатор, перекрыв только его, не выйдет: при демонтаже головки клапан полностью открывается. Поэтому термоклапан всегда ставят в паре с отсечным или балансировочным краном на обратке.
Подходящие товары
Прямые, угловые и осевые краны: выбор по подключению
Форму корпуса крана выбирают по тому, как труба подходит к радиатору. От этого зависит, встанет ли арматура без лишних уголков и не будет ли торчать из стены.
| Подключение | Как идёт труба | Форма крана |
|---|---|---|
| Боковое из стены | Труба выходит горизонтально из стены | Угловой |
| Боковое из пола | Труба поднимается вертикально из пола | Прямой |
| Боковое вдоль стены | Труба идёт по стене параллельно полу | Осевой (аксиальный) |
| Нижнее | Подвод снизу через узел нижнего подключения | Прямой + узел нижнего подключения |

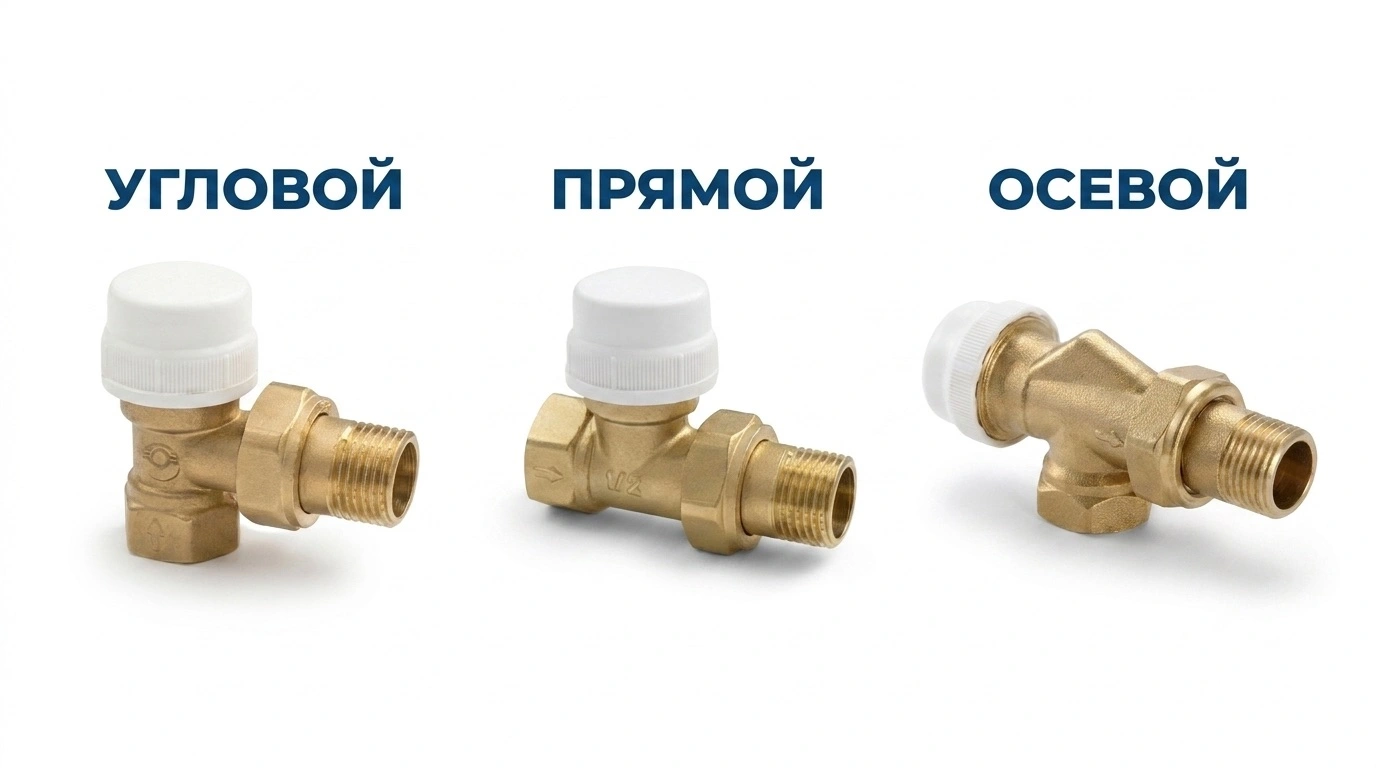

Прямой кран ставят, когда ось крана совпадает с осью подводящей трубы. Угловой кран имеет корпус, изогнутый на 90°, — он принимает трубу, выходящую из стены или пола перпендикулярно радиатору. Осевой (аксиальный) клапан выводит присоединение по оси радиатора и применяется с гарнитурами скрытого подключения.
Отдельный обязательный элемент — американка (разъёмное соединение с накидной гайкой и плоским уплотнением). Кран с американкой раскручивается на две части, поэтому радиатор снимают, не разбирая резьбовые соединения с трубой. Без американки демонтаж требует выкручивать кран целиком, рискуя сорвать резьбу на коллекторе радиатора.
Радиаторы с нижним подключением комплектуют отдельным узлом нижнего подключения (Н-образным или прямым), в который уже встроены два канала — подача и обратка — с термостатическим клапаном. К стандартному радиатору с боковыми пробками такой узел не подходит.
Что ставить на подачу и обратку, и зачем нужен байпас

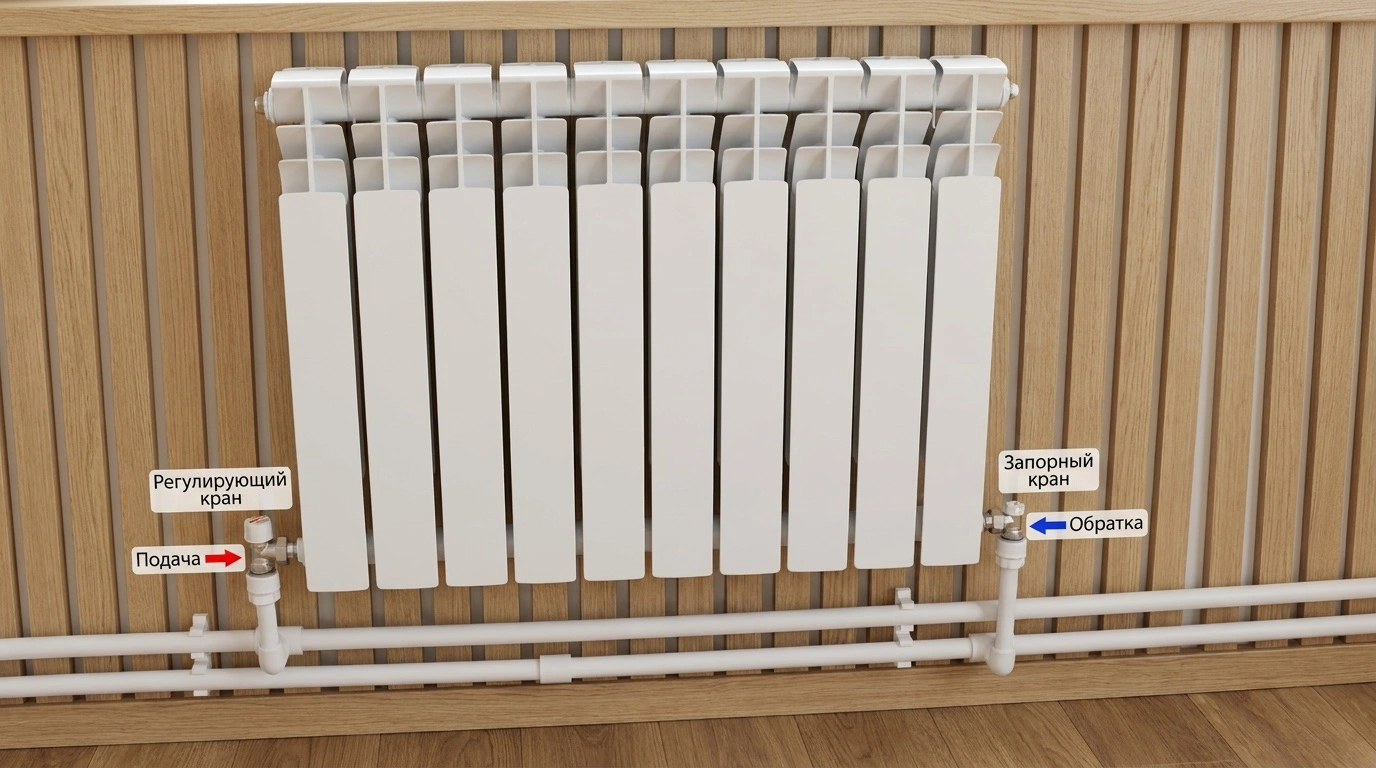

На подачу ставят регулирующую арматуру (термостатический или вентильный клапан), на обратку — запорную или балансировочную. Логика простая: регулируют поток на входе, а на выходе обеспечивают возможность отсечь радиатор и тонко сбалансировать расход относительно соседних приборов.
В двухтрубной системе это работает напрямую: каждый радиатор подключён к отдельным трубам подачи и обратки, перекрытие одного прибора не влияет на остальные. Стандартный комплект — термоклапан с термоголовкой на подаче, балансировочный (запорно-настроечный) клапан на обратке.
В однотрубной системе (ленинградке) теплоноситель идёт через радиаторы последовательно по одной трубе. Если просто перекрыть такой радиатор, остановится весь стояк ниже по течению. Поэтому радиатор в однотрубке подключают через байпас — перемычку между подачей и обраткой. Когда термоклапан прикрывает радиатор, теплоноситель идёт по байпасу дальше к следующим приборам. Важная деталь: диаметр байпаса берут на один шаг меньше диаметра стояка (например, байпас 3/4" при стояке 1"), иначе теплоноситель пойдёт по короткому пути перемычки в обход радиатора. Для однотрубных систем выпускают термоклапаны с увеличенной пропускной способностью (повышенный Kv) — обычное двухтрубное исполнение создаёт слишком большое сопротивление.
В однотрубной системе нельзя ставить радиатор без байпаса. Перекрытие или поломка термоголовки остановит циркуляцию во всём стояке, а у соседей перестанут греть батареи.
Материал и типоразмер: на что смотреть при покупке
Корпус крана должен быть из латуни — она не трескается от перепадов температуры и держит давление десятилетиями. Дешёвая альтернатива — силумин (алюминиево-кремниевый сплав): он легче и заметно дешевле, но хрупок, боится перетяжки и со временем растрескивается по резьбе. Латунный кран тяжелее силуминового того же размера в полтора-два раза — это простой способ отличить их на вес. Хромированное или никелированное покрытие наносят поверх той же латуни как защитно-декоративный слой.
Ходовые типоразмеры присоединительной резьбы — 1/2" (DN15) и 3/4" (DN20), реже 1" (DN25). Размер выбирают по диаметру подводящих труб и пробок радиатора; для бытовых радиаторов в квартире и частном доме это почти всегда 1/2" или 3/4". Резьба под термоголовку у термостатических клапанов — M30×1,5, что позволяет ставить головки разных производителей на один корпус. Перед покупкой головки отдельно от клапана проверяют именно присоединительный размер: у части моделей Danfoss и старых серий встречается клипсовое крепление или резьба M28.
Как установить кран на радиатор

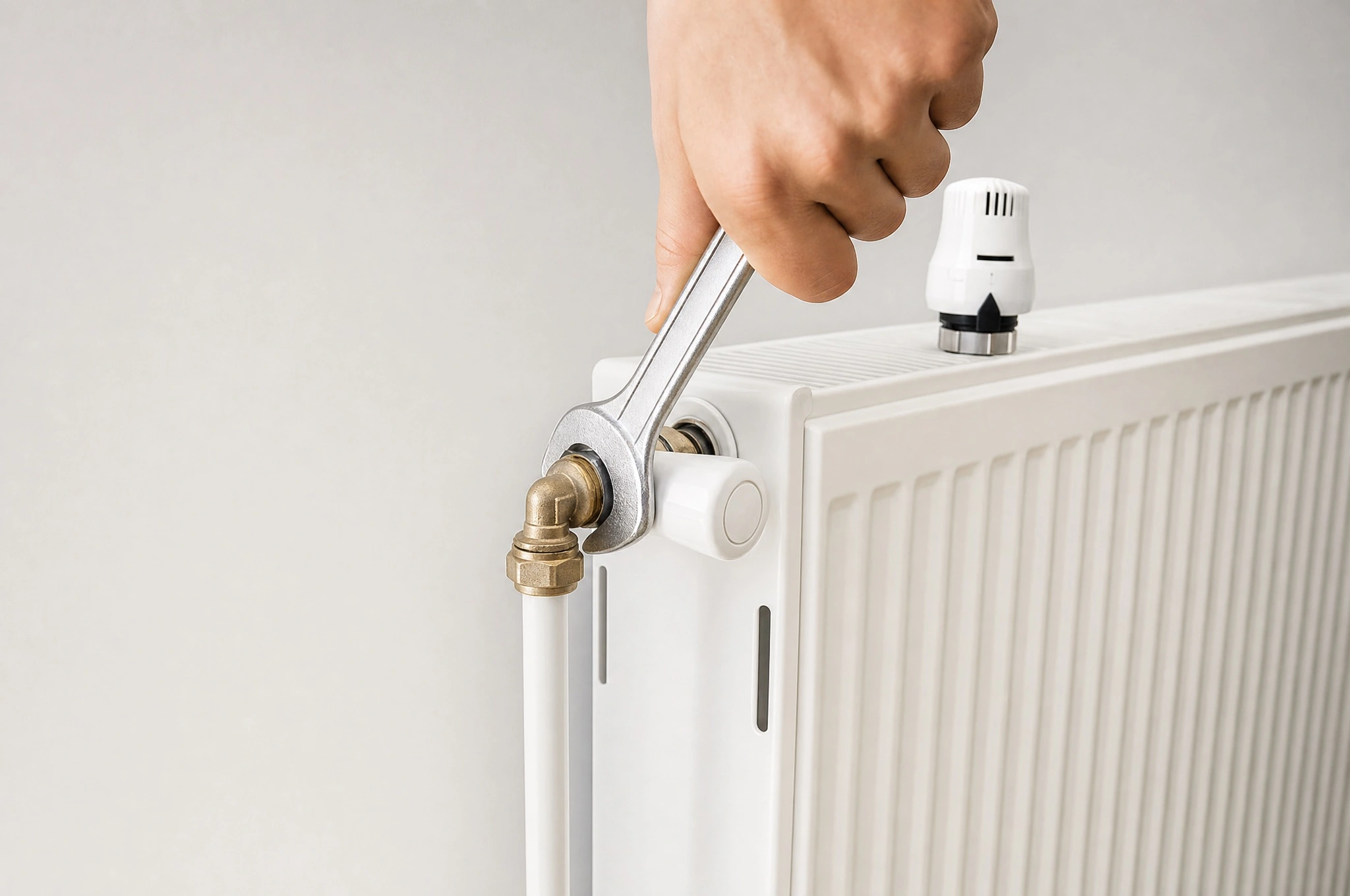

Кран на радиатор устанавливают на резьбовые пробки (футорки) коллектора, уплотняя соединение льняной нитью или ФУМ-лентой. Работа занимает 15–20 минут на один кран и не требует специнструмента.
- Перекройте радиатор. Если на приборе уже стоят шаровые краны — закройте их. Если кранов нет, перекройте стояк (в квартире — общедомовой кран в шкафу, в частном доме — отсеките контур). Слейте воду из радиатора через пробку или воздухоотводчик.
- Выкрутите старую арматуру или заглушку из пробки радиатора. Удерживайте саму пробку вторым ключом, чтобы не провернуть её в коллекторе.
- Подмотайте уплотнение на наружную резьбу крана: лён по часовой стрелке плотным конусом, сверху — герметизирующая паста, либо 15–20 витков ФУМ-ленты. На сам корпус крана с американкой подмотка не нужна — там плоская прокладка.
- Закрутите кран в пробку радиатора, ориентируя выход под подводящую трубу. Затягивайте ключом до плотного хода, не «до упора силой».
- Соедините кран с трубой через американку или резьбу. Соблюдайте направление потока по стрелке на корпусе вентильного и термостатического клапана.
- Установите термоголовку (для термостатического клапана): снимите транспортную заглушку, наживите головку на резьбу M30×1,5 от руки и затяните накидную гайку. Инструмент не нужен.
- Заполните радиатор и проверьте стыки. Откройте краны, стравите воздух через воздухоотводчик, осмотрите все соединения под рабочим давлением. Подтекающую резьбу перебирают заново — дотягивать мокрое соединение бесполезно.
Силуминовые краны и переходники легко лопаются при перетяжке. Тяните соединение до герметичности, а не до максимума — момент затяжки латунной арматуры 1/2" составляет порядка 25–35 Н·м, силумин держит меньше.
Менять или ставить кран без слива всей системы можно, если радиатор уже отсечён собственными шаровыми кранами с обеих сторон или есть квартирный отсекающий кран. В противном случае перекрывают и сливают стояк — в отопительный сезон это согласуют с управляющей компанией.
Частые вопросы
Чем отличается шаровый кран от вентильного?
Шаровый кран работает только в положениях «открыто/закрыто» и служит для отсечения радиатора — регулировать им проток нельзя, в промежуточном положении он быстро начинает течь. Вентильный кран золотником на штоке плавно меняет расход, поэтому им регулируют теплоотдачу и оставляют в промежуточном положении надолго. Цена регулировки — большее гидравлическое сопротивление.
Можно ли регулировать батарею шаровым краном?
Нет. В полуоткрытом положении кромка шара трётся о фторопластовое седло, уплотнение изнашивается за один-два сезона, и кран начинает подтекать даже закрытым. Для регулировки ставят вентильный или термостатический клапан, а шаровый используют только на полное отсечение.
Какой кран ставить на подачу, а какой на обратку?
На подачу ставят регулирующий клапан — термостатический или вентильный. На обратку — запорный или балансировочный (запорно-настроечный) клапан: он позволяет отсечь радиатор для демонтажа и тонко сбалансировать его расход относительно соседних приборов.
Нужен ли термостатический клапан в однотрубной системе?
Да, но в паре с байпасом и с повышенной пропускной способностью. Без байпаса перекрытие радиатора остановит весь стояк. Для однотрубных систем выпускают термоклапаны с увеличенным Kv — стандартное двухтрубное исполнение создаёт слишком большое сопротивление потоку.
Что такое байпас и зачем он нужен на радиаторе?
Байпас соединяет подачу и обратку радиатора перемычкой в однотрубной системе. Когда термоклапан прикрывает радиатор, теплоноситель идёт по байпасу к следующим приборам, и стояк продолжает работать. Диаметр байпаса берут на размер меньше стояка, иначе вода пойдёт мимо радиатора.
Прямой или угловой кран выбрать?
Форму выбирают по подводке. Если труба выходит из стены горизонтально — нужен угловой кран. Если поднимается вертикально из пола — прямой. Для подключения по оси радиатора применяют осевой (аксиальный) клапан с гарнитурой скрытого монтажа.
Сколько кранов нужно на один радиатор?
Минимум два — на подаче и на обратке. Это позволяет снять радиатор для ремонта или промывки, не сливая стояк. Оптимальный комплект: термостатический клапан на подаче и балансировочный на обратке.
Можно ли поставить термоголовку без замены крана?
Только если на радиаторе уже стоит термостатический клапан с резьбой под головку (обычно M30×1,5). На шаровый или обычный вентильный кран термоголовка не встанет — нужен именно термостатический корпус. Перед покупкой головки сверяют присоединительный размер с корпусом клапана.
Итог
На радиатор отопления ставят арматуру под конкретную задачу: шаровый кран — для отсечения, вентильный — для ручной регулировки, термостатический клапан с термоголовкой — для автоматического поддержания температуры. Форму корпуса (прямой, угловой, осевой) выбирают по типу подключения, а схему — по системе: в двухтрубной достаточно термоклапана на подаче и балансировочного на обратке, в однотрубной обязателен байпас. Корпус — только латунь, ходовые размеры 1/2" и 3/4", резьба под головку M30×1,5. Минимум два крана на радиатор позволяют обслуживать его без слива стояка.
