Что такое регистр отопления и как он работает

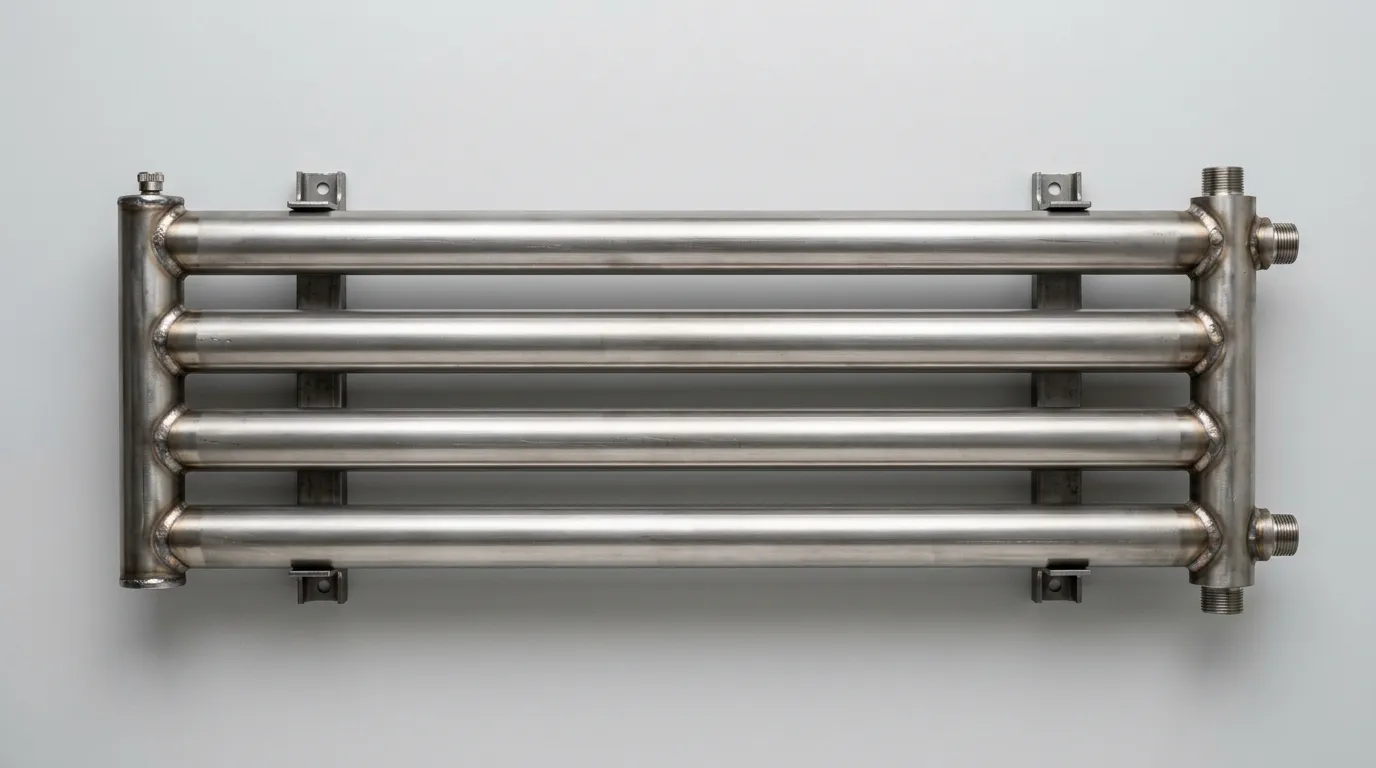

Регистр отопления — сварная конструкция из горизонтальных стальных труб большого диаметра, соединённых перемычками; по ним циркулирует теплоноситель: вода, антифриз или пар. Греет он за счёт двух процессов одновременно. Лучистая составляющая идёт от нагретой поверхности труб напрямую к предметам и людям. Конвективная работает иначе: воздух у горячей трубы нагревается, поднимается вверх и тянет за собой холодный снизу. Чем больше площадь наружной поверхности, тем выше отдача, поэтому труба диаметром 108 мм при равной длине греет почти вдвое сильнее трубы 57 мм.
От секционного радиатора регистр отличается геометрией каналов. Внутри регистра проходное сечение трубы 76 мм составляет около 70 мм, тогда как канал секции чугунной батареи — 20–40 мм, а у алюминиевого радиатора и того меньше. Что это даёт на практике:
- низкое гидравлическое сопротивление: регистр работает даже в системах с естественной циркуляцией, где напор создаёт только разница плотностей горячей и холодной воды;
- терпимость к грязному теплоносителю: окалина, песок, ржавчина проходят насквозь и не забивают прибор, что критично для самотёчных контуров и старых систем;
- ремонтопригодность: прохудившуюся трубу заваривают, а не выбрасывают весь прибор.
Отсюда понятна и сфера применения: гаражи, мастерские, склады, производственные цеха, теплицы, котельные, тамбуры — всё, где условия жёсткие, а интерьер вторичен.
Ключевые характеристики стального регистра
- Рабочее давление — до 10 кгс/см² (1 МПа), для паровых и промышленных систем выше по ТУ.
- Рабочая температура теплоносителя — до 150 °C.
- Диаметр труб — от 32 до 219 мм, ходовые 57, 76, 108 мм.
- Материал — сталь по ГОСТ 3262-75 (ВГП, до 165 мм) или ГОСТ 10704-91 (электросварная, в том числе крупные диаметры 159–219 мм).
- Срок службы — 20–30 лет при защите от коррозии снаружи и нормальном теплоносителе.
Виды регистров отопления
Регистры различают по трём признакам: форме сварной конструкции, материалу труб и типу теплоносителя. От формы зависит мощность и сопротивление потоку, от материала — стойкость к среде и цена, от теплоносителя — способ нагрева. Разберём по порядку.
По конструкции: змеевик и секционный
Конструктивно регистры делятся на змеевиковые и секционные, и разница между ними гидравлическая, а не косметическая.
Змеевиковый регистр — это одна труба, изогнутая S-образно, без разрывов потока. Теплоноситель идёт по ней без разворотов на 180° через узкие перемычки, поэтому сопротивление минимально, а вся длина трубы работает на отдачу. При равной суммарной длине змеевик отдаёт больше тепла, чем секционный. Минус: гнуть трубу 76 мм и крупнее в кустарных условиях тяжело, нужен трубогиб, поэтому змеевики чаще делают из 32–57 мм.
Секционный регистр «нитка» собирают из отдельных горизонтальных труб, соединённых короткими перемычками поочерёдно слева-справа: теплоноситель змейкой переходит из трубы в трубу. Изготовить проще: режешь трубы в размер, варишь перемычки. Сопротивление выше из-за разворотов потока, отдача чуть ниже змеевика.
Секционный «колонка» собирают иначе: трубы соединены параллельно через два общих коллектора, поток распределяется по всем секциям сразу. Прогрев равномернее по всей высоте, но изготовление сложнее, и при плохой балансировке крайние трубы могут недогреваться.
Для самотёчных систем с естественной циркуляцией берите змеевик — он не задушит и без того слабый напор. Для контуров с насосом подходят оба варианта.
По материалу
Материал определяет, в какой среде регистр проживёт заявленные 20–30 лет, а в какой сгниёт за пару сезонов.
Сталь (Ст3, сталь 20) — рабочая лошадка, 90% регистров делают из неё. Труба по ГОСТ 3262-75 (водогазопроводная, со стенкой 2,8–4 мм) или ГОСТ 10704-91 (электросварная прямошовная) дёшева, легко варится, выдерживает 10 кгс/см². Единственное требование — наружная покраска термостойкой эмалью, иначе влажный воздух гаража или теплицы съест стенку коррозией.
Нержавейка (12Х18Н10Т) держит агрессивные среды: химпроизводства, теплицы с постоянной высокой влажностью и конденсатом, помещения с парами реагентов. Не требует покраски, не ржавеет, но дороже стали в 4–6 раз.
Медь даёт высочайшую теплоотдачу и аккуратный вид, но цена делает медный регистр экзотикой. Применяют редко, в основном в дизайнерских решениях.
Чугун — устаревший вариант: громоздкий, инерционный, хрупкий при ударе и монтаже. Сегодня чугунные регистры почти не делают, их вытеснили стальные трубчатые приборы.
По теплоносителю
По типу нагрева регистры делятся на водяные, паровые и электрические с ТЭНом.
Водяные распространены шире всего. Внутри циркулирует вода, антифриз на этиленгликоле или, реже, незамерзающее масло. Они универсальны и подключаются к любому котлу.
Паровые относятся к промышленному сегменту. Теплоноситель — насыщенный пар, отдача выше за счёт скрытой теплоты парообразования, но система требует особых мер безопасности и квалифицированного обслуживания.
С ТЭНом регистр работает автономно, когда котла нет. Внутри, в нижней трубе, ставится трубчатый электронагреватель, который греет залитую воду или антифриз. Подойдёт для гаража или дачной мастерской без центрального отопления. Мощность ТЭНа подбирают под объём теплоносителя и теплопотери: для гаражного регистра обычно 1,5–3 кВт. Готовые ТЭНы для отопительных приборов есть в каталоге.
Подходящие товары
| Тип | Теплоотдача | Гидравлическое сопротивление | Сложность изготовления | Где применять |
|---|---|---|---|---|
| Змеевик | Высокая | Низкое | Выше (нужен трубогиб) | Гараж, склад, естественная циркуляция |
| Секционный «нитка» | Средняя | Среднее | Низкая | Теплица, мастерская |
| Секционный «колонка» | Средняя | Выше | Средняя | Помещения с широким фронтом стены |
Регистр или радиатор — что выбрать
Регистр выигрывает там, где важны давление, грязный теплоноситель и ремонтопригодность, а радиатор — там, где нужны компактность, отдача на квадратный метр поверхности и приличный вид. Это разные инструменты под разные задачи, а не «лучше-хуже».
Регистр из гладких труб отдаёт меньше тепла с единицы площади поверхности, чем оребрённый радиатор: у панельного или биметаллического радиатора развитое оребрение даёт в разы большую теплообменную площадь в том же габарите. Зато регистр не боится окалины и песка в воде, держит гидроудары и чинится сваркой. Сравним прямо по параметрам.
Подходящие товары
| Параметр | Стальной регистр | Стальной панельный радиатор | Алюминиевый радиатор |
|---|---|---|---|
| Рабочее давление | до 10 кгс/см² | до 10 кгс/см² | до 16 кгс/см² |
| Теплоотдача с габарита | Низкая | Высокая | Очень высокая |
| Грязный теплоноситель | Выдерживает | Засоряется | Засоряется, чувствителен к pH |
| Где уместен | Промышленные, нежилые | Жилые помещения | Жилые помещения |
| Внешний вид | Утилитарный | Аккуратный | Аккуратный |
| Ремонтопригодность | Высокая (сварка) | Низкая | Низкая |
| Цена за кВт мощности | Ниже | Средняя | Выше |
Вывод простой. Нежилой и полупромышленный объект, самотёчная система, вода сомнительного качества, важна цена и живучесть — берите регистр. Жилая комната, ограниченное место под прибор, нужен опрятный вид — смотрите радиаторы отопления: стальной панельный или алюминиевый даст ту же мощность в куда меньшем габарите.
Как рассчитать регистр отопления
Расчёт регистра сводится к трём шагам: посчитать теплопотери помещения, выбрать диаметр трубы по таблице теплоотдачи и определить длину с числом рядов. Покажу на сквозном примере — гараж 36 м² в черте Санкт-Петербурга.
Шаг 1 — теплопотери помещения
Сначала определите, сколько ватт нужно, чтобы держать в помещении плюсовую температуру в мороз. Грубый ориентир по удельной мощности:
- утеплённое помещение с потолком до 3 м — 80–100 Вт/м²;
- неутеплённый или слабо утеплённый гараж, склад — 120–150 Вт/м².
Для нашего региона нижнюю планку лучше не брать: при −25 °C на улице и кирпичном неутеплённом боксе закладывайте 130 Вт/м². Наш гараж 36 м² с потолком 2,8 м, стены в полкирпича без утепления:
36 м² × 130 Вт = 4 680 Вт.
Добавьте запас 20% на пиковые морозы, открывание ворот и старение прибора:
4 680 × 1,2 = 5 620 Вт ≈ 5,6 кВт.
Шаг 2 — диаметр трубы
Теплоотдача растёт с диаметром, поэтому от него зависит, сколько метров трубы придётся вешать на стену. Значения в таблице даны для стальной трубы при перепаде температур теплоноситель/воздух ΔT = 70 °C (например, подача 90 °C при воздухе 20 °C).
| Диаметр трубы, мм | Теплоотдача, Вт/м | Рекомендуемое помещение |
|---|---|---|
| 32 | 70–80 | Малые помещения до 15 м² |
| 57 | 120–135 | Гараж 20–30 м² |
| 76 | 155–175 | Мастерская, теплица 30–50 м² |
| 108 | 200–220 | Цех, склад от 50 м² |
| 159 | 290–310 | Крупные производственные помещения |
Для гаража 36 м² оптимальна труба 76 мм — берём 165 Вт/м как среднее значение.
Важна поправка на многорядность. Когда трубы идут в два-три ряда одна над другой, верхние попадают в восходящий поток уже подогретого воздуха и работают слабее: это «тепловая тень». Считайте второй ряд с коэффициентом 0,9, третий — 0,81. Больше четырёх рядов ставить бессмысленно: верхние почти не отдают.
Шаг 3 — длина и число рядов
Длину считают по формуле L = Q / q, где Q — нужная мощность с запасом, q — теплоотдача погонного метра выбранной трубы. Для одного ряда:
L = 5 620 Вт / 165 Вт/м ≈ 34 м.
34 метра трубы 76 мм в один ряд по стене гаража не разместить. Раскладываем в два ряда. Допустим, под стеной помещается секция длиной 3 м. Считаем отдачу по рядам:
- первый ряд: 165 Вт/м × 3 м = 495 Вт на одну трубу;
- второй ряд (коэффициент 0,9): 165 × 0,9 × 3 = 446 Вт на одну трубу;
- пара труб (одна над другой по 3 м) даёт 495 + 446 = 941 Вт.
Нужная мощность 5 620 Вт делится на 941 Вт:
5 620 / 941 ≈ 6 пар труб.
Итог: секционный регистр из труб 76 мм длиной 3 м, шесть труб в нижнем ряду и шесть в верхнем — двенадцать труб, мощность около 5 650 Вт. Это закрывает гараж 36 м² с запасом. Если стена позволяет секцию 4 м, число труб уменьшится, а фронт станет длиннее — выбирайте по геометрии помещения.
Антифриз вместо воды снижает отдачу на 15–20%, поэтому заложите этот процент в Q заранее, иначе зимой не дотянете.
Выбор регистра под конкретное помещение
Регистр подбирают не «вообще», а под условия конкретного объекта: диаметр трубы, материал, число рядов и обвязка для гаража, теплицы и склада различаются заметно. Ниже — рабочие связки по типам помещений, которые в СПб и Ленинградской области встречаются чаще всего.
Гараж и мастерская
Для бокса гаражного кооператива берите водяной регистр из стали 57–76 мм в два-три ряда: это баланс мощности, цены и компактности. Ворота — главный источник теплопотерь, поэтому регистр логично разместить вдоль стены, на которую дует от ворот, а не в дальнем углу. Обязательны шаровые краны на входе и выходе для отсечки прибора и кран Маевского в верхней точке. Снаружи — термостойкая эмаль до 150 °C. В гаражах ГСК без центрального тепла выручает регистр с ТЭНом 1,5–3 кВт: залил антифриз, включил в розетку.
Теплица
В теплице ставку делают на стойкость к влаге: либо нержавейка, либо сталь под качественным защитным покрытием, потому что постоянный конденсат убивает голую сталь быстро. Регистр кладут низко, по периметру вдоль грядок: корням нужно тепло снизу, а восходящая конвекция равномерно прогревает воздух к коньку. У фермерских теплиц Всеволожского и Гатчинского районов это стандартная схема — дешёвый стальной контур от твердотопливного котла греет несколько сотен квадратов рассады всю зиму.
Склад и производственное помещение
На складах и в цехах работают регистрами большого диаметра — 108–159 мм, водяными высокотемпературными или паровыми. Площади большие, теплопотери высокие, и тонкая труба тут не справится. Если контур обслуживает несколько регистров, обязательна балансировка: без неё ближний к котлу прибор заберёт почти весь расход, а дальний останется холодным. Старые производственные корпуса Выборгской стороны до сих пор отапливаются именно стальными регистрами — конструкцией, которая переживает любую воду в системе.
Жилой и полужилой дом
В жилом доме регистр уместен только в технических зонах — подвал, котельная, тамбур, холл с грубым интерьером, где утилитарный вид трубы никого не смущает. В комнатах, спальнях, гостиной громоздкая крашеная труба смотрится чужеродно, поэтому для них логичнее радиатор. Подробнее об этом — в разделе ниже.
Монтаж: главные правила
Грамотный монтаж регистра держится на семи правилах: место, схема подключения, крепёж, зазор между трубами, уклон, воздухоотводчик и отсечная арматура. Промах в любом из них либо снижает отдачу, либо оставляет прибор холодным.
Ставьте регистр под окном или вдоль самой холодной стены: восходящий тёплый поток отсечёт холод от остекления и не даст ему растекаться по полу. Подключение для длинных регистров делайте диагональным — подача сверху с одной стороны, обратка снизу с противоположной, так теплоноситель проходит весь объём и отдача максимальна. Одностороннее подключение допустимо только для коротких приборов до 1,2 м.
Крепёж — кронштейны с шагом не более 1,5 м. Труба 108 мм, заполненная водой, весит десятки килограммов на метр, и редкие опоры со временем провиснут. Зазор между соседними трубами в регистре выдерживайте не менее 1,5 радиуса трубы: поставите ближе — трубы попадут в тепловые потоки друг друга и «съедят» часть отдачи.
Подходящие товары
Для самотёчных систем задайте уклон 3–5 мм на погонный метр в сторону обратки, иначе воздух соберётся в верхней точке, а теплоноситель застоится. В верхней точке обязателен воздухоотводчик: ручной кран Маевского или автоматический воздушный клапан. На входе и выходе ставьте шаровые краны, чтобы снять регистр на ремонт без слива всей системы.
Подходящие товары
Подходящие товары
Типичные ошибки монтажа и их последствия
- Нет воздухоотводчика. Воздушная пробка в верхней трубе перекрывает циркуляцию: регистр холодный, хотя котёл работает. Лечится установкой крана Маевского в высшей точке.
- Горизонтальный монтаж без уклона в самотёчной системе. Теплоноситель застаивается в углах, прибор греет неравномерно. Выставьте 3–5 мм/м к обратке.
- Сталь и медь без диэлектрической муфты. Контакт двух металлов в воде запускает электрохимическую коррозию: труба прогнивает в месте стыка, продукты коррозии забивают систему. Разделяйте металлы диэлектриком.
- Тонкая стенка трубы (менее 2 мм) при высоком давлении. В системе с гидроударами или давлением выше 6 кгс/см² тонкая труба рискует разорваться. Берите стенку от 2,8 мм.
Кому регистр не подойдёт
Регистр — плохой выбор для жилых комнат с чистовым ремонтом, для систем с жёсткими требованиями к внутреннему антикоррозийному покрытию и там, где нужна быстрая реакция на изменение температуры. Большой объём воды в трубах 76–108 мм даёт тепловую инерцию: регистр долго разогревается и долго остывает, так что подстроиться под резкое потепление он не успевает.
Если речь о гостиной или спальне, разумнее поставить компактный прибор с хорошим видом. Для жилых помещений подойдут биметаллические и чугунные радиаторы: первые дают высокую мощность в малом габарите, вторые держат тепло за счёт массы и хорошо ложатся в классический интерьер. Регистр же оставьте там, где он сильнее всего, — в гараже, теплице, на складе и в котельной.
Часто задаваемые вопросы
Чем регистр отопления отличается от радиатора?
Регистр собран из гладких труб большого диаметра, сваренных в конструкцию, а радиатор — из секций с тонкими оребрёнными каналами. У регистра нет узких проходов, поэтому он выдерживает грязный теплоноситель и высокое давление, легко чинится сваркой. Радиатор компактнее и отдаёт больше тепла с единицы габарита, но засоряется от окалины и песка в воде.
Какой диаметр трубы выбрать для регистра?
Для гаражей и мастерских оптимальны 57–76 мм — баланс теплоотдачи и стоимости. Для крупных цехов и складов берут 108–159 мм. Труба 32 мм годится только для маленьких помещений до 15 м². Точный выбор зависит от теплопотерь: чем больше площадь, тем толще труба, чтобы не вешать на стену десятки метров.
Сколько рядов труб нужно в регистре?
Число рядов определяется теплопотерями и длиной доступной стены. При двух рядах второй из-за тепловой тени даёт около 90% мощности первого, при трёх — примерно 81%. Больше четырёх рядов ставить нет смысла: верхние трубы почти не отдают тепло, попадая в восходящий поток уже нагретого воздуха.
Можно ли сделать регистр отопления своими руками?
Да, при наличии сварочного аппарата и навыков. Нужна труба по ГОСТ 3262-75 или ГОСТ 10704-91, перемычки меньшего диаметра, заглушки и резьбовые патрубки под обвязку. Готовый регистр обязательно проверяют гидравлическим испытанием под давлением около 1,5 МПа — это вдвое выше рабочего, шов не должен потеть и течь.
Какое рабочее давление выдерживает стальной регистр?
Стандартные стальные регистры рассчитаны на рабочее давление до 10 кгс/см², то есть 1 МПа. Этого с запасом хватает для автономных систем частного сектора, где давление редко превышает 2–3 кгс/см². Для паровых и промышленных контуров предельное давление определяется по ТУ на конкретное изделие и толщине стенки трубы.
Нужен ли кран Маевского на регистре?
Обязателен. Воздухоотводчик ставят в самой верхней точке регистра. Без него воздух соберётся в верхней трубе, образует пробку и перекроет циркуляцию теплоносителя — прибор останется холодным при работающем котле. Подойдёт ручной кран Маевского или автоматический воздушный клапан.
Регистр или электрический конвектор — что выгоднее для гаража?
При наличии водяного котла дешевле в эксплуатации водяной регистр: тепло от газа или твёрдого топлива обходится заметно ниже электрического. Если котла нет, сравните регистр с ТЭНом и электроконвектор. Для редкого, временного обогрева проще конвектор; для постоянного отопления всю зиму выгоднее водяной вариант от котла.
Как подключить регистр отопления к системе?
Для длинных приборов используют диагональное подключение: подача сверху с одной стороны, обратка снизу с противоположной — теплоноситель проходит весь объём, отдача максимальна. Одностороннее подключение допустимо только при длине регистра до 1,2 м. Обязательны шаровые краны на входе и выходе и воздухоотводчик в верхней точке.
Сколько стоит регистр отопления?
Цена зависит от диаметра, длины и числа рядов. Небольшой однорядный заводской регистр обходится от 1 500–2 000 ₽, многорядный из трубы 108 мм — заметно дороже. Самостоятельное изготовление из трубы выходит дешевле по материалам, но требует сварки и гидроиспытания. На базах Северо-Запада ориентируйтесь по текущей цене погонного метра трубы нужного диаметра.
Какую краску использовать для регистра отопления?
Термостойкую эмаль, рассчитанную на 120–150 °C, с запасом к температуре теплоносителя. Обычная масляная или акриловая краска при нагреве выделяет запах, желтеет и отслаивается. Перед покраской трубу зачищают от окалины и ржавчины и грунтуют — иначе покрытие держаться не будет.
Можно ли использовать регистр с антифризом?
Да, стальные и нержавеющие регистры совместимы с антифризом на этиленгликоле. Учтите, что антифриз снижает теплоотдачу на 15–20% по сравнению с водой и более текуч — заранее заложите эту поправку в расчёт мощности и проверьте герметичность всех соединений.
Через сколько лет менять регистр отопления?
При правильном монтаже и нормальном теплоносителе стальной регистр служит 20–30 лет. Две главные причины замены — наружная коррозия из-за отсутствия покраски во влажном помещении и внутренние отложения от жёсткой воды без умягчения. Регулярная окраска снаружи и чистый теплоноситель продлевают срок до верхней границы.
Что в итоге
Если помещение нежилое и нужна живучесть при любой воде в системе — регистр справится и обойдётся дешевле радиатора за киловатт. Посчитайте теплопотери, подберите диаметр по таблице, заложите запас 20% и не забудьте воздухоотводчик с отсечными кранами при монтаже.
Если же речь о жилой комнате, загляните в раздел радиаторов отопления — там биметаллические и алюминиевые модели с хорошим соотношением мощности и цены. Для обвязки понадобятся краны Маевского и термостатические клапаны из раздела комплектующих.
