Гребёнка для системы отопления частного дома: как выбрать, рассчитать и подключить

Гребёнка для системы отопления делит поток от котла на 3–7 независимых контуров, и у каждого контура своя подача, своя обратка и своя настройка. В частном доме она оправдана, когда контуров два и больше с разной температурой или разводка лучевая, а подбирать её нужно по расходу воды в м³/ч, а не по площади дома.

Под одним словом в магазине продаются три разных устройства с разным давлением, ценой и задачей. Перепутать их легко, а ошибка в узле видна с первого дня отопления: холодная петля или еле тёплый радиатор.

Что называют гребёнкой: три разных устройства под одним словом

«Мне нужна гребёнка на отопление» — за этой фразой может стоять любое из трёх устройств, и цена у них отличается в несколько раз. Котельная гребёнка раздаёт воду от котла на насосные группы. Коллекторная группа разводит её по петлям тёплого пола или лучам радиаторов. Резьбовой коллектор просто делит поток без регулировки.

Чем котельная гребёнка отличается от коллекторной группы

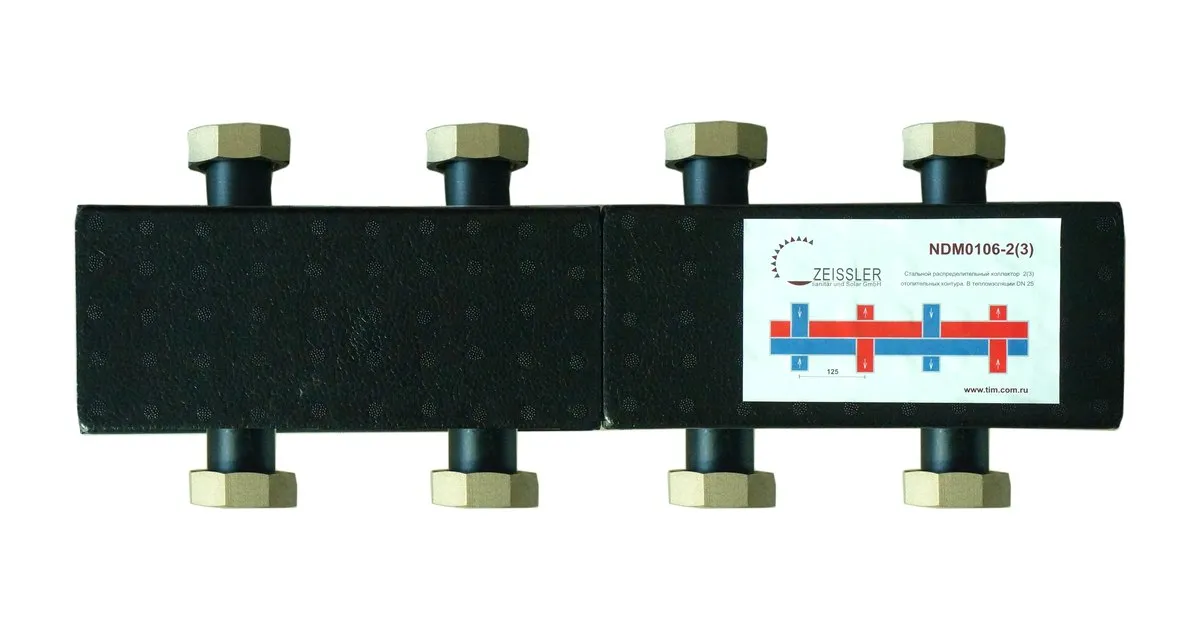

Котельная гребёнка ZEISSLER сделана из нержавеющей стали, вход у неё 1½" с внутренней резьбой, исполнения на 3, 5 и 7 контуров, предел 6 бар и 110 °C. Рассчитана она на котёл до 85 кВт. На выходы гребёнки встают насосные группы: с прямым контуром для радиаторов, со смесительным клапаном для тёплого пола. Место этого узла в котельной, рядом с котлом.

Коллекторная группа висит дальше, ближе к петлям. Вход у всех групп в нашем каталоге 1", выходы 3/4". Трубу к выходу вы подключаете евроконусом. Это компрессионный фитинг под конкретный размер трубы, например Vieir VR110-16 на трубу 16×2,0 мм за 180 ₽. Внутри группы две гребёнки — подающая и обратная, а набор арматуры на выходах (расходомеры, вставки, краны) зависит от модели.

Предел по давлению и температуре у коллекторных групп зависит от модели, и с него вы начинаете выбор. В каталоге есть группы на 6 бар и 70 °C и группы на 10 бар и 90–100 °C. Группа на 70 °C не годится для радиаторов с подачей 75–80 °C, её место после смесительного узла тёплого пола.

Где уместен резьбовой коллектор 3/4" × 1/2"

Резьбовой коллектор не умеет ничего, кроме деления потока: ни расходомеров, ни настройки петель. Zeissler 1" × 3/4" на 3 выхода под евроконус рассчитан на 6 бар и 95 °C и стоит 2 600 ₽. Модель 3/4" × 1/2" на 5 выходов под конус, с вентилями под 45°, рассчитана на 10 бар и 110 °C и стоит 2 080 ₽. Пара таких коллекторов на подачу и обратку подходит для водоснабжения или для двух-трёх радиаторных лучей в небольшом доме. Кронштейны, воздухоотводчик и слив вы собираете сами.

Таблица: котельная гребёнка ZEISSLER на 3 контура рассчитана на котёл до 85 кВт и 6 бар, коллекторные группы рассчитаны на 6 или 10 бар в зависимости от модели; цены «Цена сайта» на 24.10.2026.

Устройство	Вход / выходы	Контуров	Давление / температура	Задача	Цена от
Котельная гребёнка ZEISSLER	1½" внутренняя резьба	3, 5, 7	6 бар / 110 °C	раздача от котла до 85 кВт на насосные группы	9 960 ₽
Коллекторная группа Tim KD, KC, KAS, Valfex	1" / 3/4"	3–6	6 бар / 70 °C	тёплый пол после смесительного узла	7 350 ₽
Коллекторная группа Tim KDS, KB004, Vieir VR113	1" / 3/4"	4–6	10 бар / 90–100 °C	радиаторы и тёплый пол	5 170 ₽
Резьбовой коллектор Zeissler 1" × 3/4"	1" / 3/4" евроконус	3–4	6 бар / 95 °C	лучевая разводка без регулировки	2 600 ₽
Резьбовой коллектор Zeissler 3/4" × 1/2"	3/4" / 1/2" конус	5	10 бар / 110 °C	водоснабжение, малая радиаторная разводка	2 080 ₽

По цене предел давления не угадать. Самая доступная группа в таблице, KDS5005 за 5 170 ₽, рассчитана на 10 бар.

Прошлой осенью нам вернули нераспакованную котельную гребёнку ZEISSLER на 5 контуров. Покупатель собирал тёплый пол на шесть петель: «Сказали купить гребёнку, я купил гребёнку». Обменяли на коллекторную группу Tim на 6 выходов с кронштейнами 1".

Когда гребёнка нужна, а когда хватит двухтрубной разводки

Я бы не ставил гребёнку в одноэтажный дом с шестью радиаторами и котлом без тёплого пола. Попутная двухтрубная разводка там сделает то же самое, дешевле и без лишнего узла на стене. Распределительная гребёнка начинает окупаться, когда в доме появляются контуры с разной температурой: радиаторы плюс тёплый пол, бойлер косвенного нагрева. Ещё два повода — отдельная регулировка второго этажа и лучевая схема, где каждый радиатор получает свою пару труб в стяжке.

Котёл со встроенным насосом сам по себе гребёнке не мешает, пока контур один. Если же на гребёнке две и больше насосных групп, их насосы и насос котла начинают влиять друг на друга. Тогда между котлом и гребёнкой нужна гидрострелка, которая развязывает котловой и отопительный контуры.

Как рассчитать гребёнку: расход, диаметр, число выходов

Петле тёплого пола на 5 кВт нужно больше воды, чем радиаторам на 12 кВт. Коллектор, подобранный «по киловаттам», на этом и ошибается: тесным оказывается проход, хотя мощности хватает с запасом.

Какой расход нужен каждому контуру

Расход считайте по формуле G = 0,86 · Q / Δt, где G в м³/ч, Q в кВт (мощность контура), Δt в °C (разница температур подачи и обратки). Возьмём дом 150 м², радиаторы на 12 кВт и тёплый пол на 5 кВт.

• Радиаторы при графике 75/55 °C: G = 0,86 · 12 / 20 = 0,52 м³/ч.
• Тёплый пол при графике 40/33 °C: G = 0,86 · 5 / 7 = 0,61 м³/ч.
• Вместе: 1,13 м³/ч.

Пол с мощностью в два с лишним раза меньше требует почти на 20 % больше воды — перепад у него 7 °C вместо 20. Если пол разбит на 6 петель, на каждую приходится около 0,1 м³/ч. Это примерно 1,7 л/мин.

Пропустит ли коллектор 1" весь поток

Внутренний проход коллекторной группы в карточке товара не указан, поэтому я считаю его по 25 мм, как у трубы DN25, с сечением около 4,9 см². Тёплый пол из примера с расходом 0,61 м³/ч разгоняет воду во входе 1" примерно до 0,35 м/с. Пол вместе с радиаторами, 1,13 м³/ч, разгоняет её до 0,64 м/с. Сам я держу скорость во входе в пределах 0,7–1 м/с: выше в тихом доме слышно, как шумит вода в коллекторе.

Коллекторная группа со входом 1" при скорости до 1 м/с пропускает около 1,8 м³/ч. Это примерно 14 кВт тёплого пола при перепаде 7 °C или 40 кВт радиаторов при перепаде 20 °C.

Если ваш суммарный расход выходит больше 1,8 м³/ч, разделите петли на две группы и подведите к каждой свою пару труб от котельной гребёнки или от магистрали. Второй путь — котельная гребёнка 1½" с отдельными насосными группами, тогда через каждую коллекторную группу идёт только её контур. Расширять перепад пола сверх расчётного ради прохода не стоит. При 10 °C вместо 7 воды нужно почти на треть меньше, но поверхность пола у подачи и у обратки греется уже заметно по-разному.

Сколько выходов брать

Как считать выход: на радиатор, на комнату или на этаж? На коллекторной группе один выход обслуживает одну пару труб, подачу и обратку. При лучевой разводке выход нужен каждому радиатору, у тёплого пола каждой петле, а на котельной гребёнке выход получает целый контур: радиаторы этажа, пол, бойлер. Берите столько выходов, сколько контуров у вас сейчас, плюс один в запас под полотенцесушитель или будущую пристройку. Свободный выход закрывайте заглушкой с прокладкой. Если петель больше шести, у групп нашего каталога выходов не хватит, и тогда понадобятся две группы или котельная гребёнка с отдельными насосными группами.

Схемы подключения гребёнки к котлу

Котельная гребёнка раздаёт воду от котла на насосные группы, и у каждой группы свой насос и своя температура. Коллекторная группа стоит уже на одном контуре и раздаёт по петлям воду, которую подготовил насос котла или смесительный узел.

Только радиаторы: коллекторная группа без смешения

Котёл, за ним циркуляционный насос, дальше подача на верхнюю гребёнку группы и обратка с нижней обратно в котёл. От каждого выхода идёт свой луч к радиатору или к группе радиаторов. Для этой схемы нужна группа, рассчитанная на температуру подачи вашего котла: Tim KDS5005, KDS5006, KB004 или Vieir VR113-06A.

Радиаторы и тёплый пол от одного котла

В схеме без гидрострелки насос стоит один, на котле или сразу за ним на подаче, и гонит воду через радиаторную группу. Насосно-смесительный узел тёплого пола врезается в ту же подачу и обратку как ещё один потребитель, а его собственный насос крутит воду только по петлям. Узел подмешивает к горячей подаче остывшую обратку пола и отдаёт в петли свою температуру, например 40 °C из нашего примера. За ним стоит коллекторная группа тёплого пола. Здесь годится модель на 6 бар и 70 °C.

Насос котла в такой схеме считайте на сумму двух расходов: радиаторы плюс то, что узел забирает из котлового контура. Для примера это 0,52 м³/ч на радиаторы плюс около 0,1 м³/ч на подпитку узла. Подпитку считайте по той же формуле G = 0,86 · Q / Δt, а Δt берите между подачей котла 75 °C и обраткой пола 33 °C. Если на радиаторах стоят термоголовки и могут закрыться все разом, насосу котла нужен байпас с перепускным клапаном между подачей и обраткой. У многих настенных котлов он уже встроен. Это смотрите в паспорте котла. Насос узла подбирается под гидравлику петель, а как подобрать циркуляционный насос по напору и расходу, разобрано отдельно.

От схемы с гидрострелкой эта отличается тем, что насос котла и насос узла работают в одном гидравлическом кольце. Пока насосов два, это терпимо. Когда радиаторам второго этажа или бойлеру понадобится своя насосная группа, переходите на котельную гребёнку с гидрострелкой.

Котельная гребёнка с насосными группами: когда нужна гидрострелка

Схема для дома, где контуров три и больше: котёл, гидрострелка, котельная гребёнка, на ней насосные группы. На радиаторы идёт насосная группа ZEISSLER с прямым контуром 1½" (NG-UK-0101) за 8 180 ₽. На тёплый пол подходит группа с трёхходовым смесительным клапаном 1" за 8 840–8 880 ₽ (исполнения слева и справа) или с термостатическим смесительным клапаном NG-TK-0101 за 10 780 ₽. Все три группы продаются без насоса, в теплоизоляции.

Гидрострелка Zeissler 1½" рассчитана на 50 кВт, 6 бар и 90 °C и стоит 9 900 ₽. Гребёнка на 3 контура допускает котёл до 85 кВт, а гидрострелка из того же ряда — только 50 кВт. С котлом мощнее нужна другая.

Сколько стоит комплект по ценам на 24.10.2026:

Таблица: котельная схема на 3 насосные группы без насосов обходится в 45 800 ₽, это в 4,5 раза дороже коллекторной группы на 5 радиаторных контуров.

Сценарий	Состав	Сумма
Радиаторы, 5 контуров	Tim KDS5005, кронштейны FZ037-4, тройники M306-4, 10 евроконусов VR110-16	10 210 ₽
Тёплый пол, 6 петель с узлом	Tim KDS5006, узел Tim JH-1036, насос AquaTim под монтажную длину узла, кронштейны, тройники, 12 евроконусов	22 200–22 350 ₽
Котельная, 3 насосные группы	гребёнка ZEISSLER на 3 контура, группа с прямым контуром, 2 смесительные группы, гидрострелка, без насосов	45 800 ₽

Насосно-смесительный узел для тёплого пола: как подобрать

Тёплый пол, подключённый напрямую к котлу с подачей 75 °C, перегревает стяжку, а коллекторная группа на 70 °C в такой схеме работает за своим пределом. Насосно-смесительный узел для тёплого пола снимает эту проблему. Он поддерживает в петлях свою температуру, ниже котловой.

Какую площадь пола обслужит узел

Tim JH-1036 рассчитан на 12,5 кВт, 10 бар и 90 °C, присоединение насоса 1½". Корпус латунный, цена 6 960 ₽. При какой разнице температур получены 12,5 кВт, проверьте в паспорте узла. Если ваш пол отдаёт 60–80 Вт/м², 12,5 кВт хватает примерно на 155–210 м². Для дома 150 м² из нашего примера, где пол занимает часть площади, запас большой.

Vieir VR202 и VR200A латунные, на 10 бар и 90 °C, присоединение 1", цена 6 300 и 6 750 ₽. Tim JH-1035 стоит 6 130 ₽, Tim JH-1039 — 11 690 ₽.

Какой насос ставить в узел

У циркуляционных насосов для узлов две ходовые монтажные длины, 130 и 180 мм. В нашем каталоге это AquaTim 25-60 130 мм за 3 950 ₽ и AquaTim 25-40 180 мм за 3 800 ₽. Если узел покупаете без насоса, сначала измерьте посадочное место между гайками узла и только потом выбирайте насос. Удлинитель-вставка на 50 мм существует, но это ещё одно резьбовое соединение и лишнее место для течи. Проще сразу взять насос под посадку.

Насос на 130 мм к узлу с посадкой 180 мм нам привозят на обмен несколько раз за сезон: гайки узла до корпуса не достают. Меняем на 180-миллиметровый.

Монтаж, опрессовка и первый запуск

Коллекторная группа висит на стене годами, и всё, что при монтаже казалось мелочью, потом мешает обслуживанию. Повесить её нужно туда, где до неё через несколько лет дотянется рука с ключом.

Где повесить гребёнку и на какой высоте

Группу крепите строго горизонтально, на кронштейнах под её диаметр. Tim FZ037-4 на 1" продаётся парой за 490 ₽. Квадратный FZ035A на 1" стоит 330 ₽. Низ группы поднимите над чистым полом настолько, чтобы под гайку евроконуса пролез ключ. По СП 60.13330.2020, п. 6.3.8, во всех высших точках системы нужны воздухоотводчики или краны для выпуска воздуха, а в низших — спускные краны. На коллекторе эту задачу решает концевая группа: Tim M306-4 с воздухоотводчиком и дренажным краном, 2 шт за 2 750 ₽.

Был у нас монтажник с кронштейнами под 3/4", купленными на рынке к группе 1": хомуты не сошлись на трубе коллектора. Уехал с FZ037-4.

Каким давлением опрессовать коллектор

СП 73.13330.2016, п. 7.3.1, требует испытывать водяную систему при отключённых котлах и расширительных сосудах «под давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2) в самой нижней точке системы». При рабочих 2 бар это 3 бар. Система выдержала испытание, если за 5 минут давление упало не больше чем на 0,02 МПа (текст СП 73.13330.2016).

Петли в стяжке ближе всего к панельным системам. Для них п. 7.3.3 даёт 1 МПа в течение 15 минут с падением не более 0,01 МПа, а при совмещении с отопительными приборами давление не должно превышать допустимого для них. Это 10 бар — больше рабочего предела котельной гребёнки ZEISSLER и коллекторных групп на 6 бар. Перед испытанием петель отсеките их кранами или опрессуйте петли до подключения к коллектору.

Тепловое испытание по п. 7.3.5 длится 7 часов, при плюсовой температуре на улице подача должна быть не ниже 60 °C. Греет систему ваш же котёл: выставьте подачу 60 °C или выше и через пару часов пройдите по всем радиаторам и выходам коллектора с контактным термометром. Холодный верх радиатора обычно означает воздух. Петля, у которой обратка почти не отличается от комнатной температуры, говорит о воздухе в петле или о зажатом расходомере. Стравите воздух, поправьте настройку и досидите испытание до конца.

Как выставить расходомеры на коллекторе

Расходомер на выходе группы показывает, сколько литров в минуту идёт через петлю, и им же вы эту петлю подрезаете. Какое число ставить на шкале? Посчитайте мощность каждой петли по её площади и переведите в расход по той же формуле. Петля 15 м² при 60 Вт/м² отдаёт 0,9 кВт и при перепаде 7 °C просит около 1,8 л/мин. Петле 8 м² хватит около 1 л/мин. Средние 1,7 л/мин из расчёта выше годятся только для петель одинаковой длины.

Выставьте эти числа, дайте системе поработать час и замерьте контактным термометром подачу и обратку на каждом выходе. Если длинная петля не набирает свой расход даже на полностью открытом расходомере, прикрывайте короткие, пока её расход не поднимется. Подрезку заканчивайте, когда перепад между подачей и обраткой на всех выходах станет одинаковым с разбросом не больше 1–2 °C.

Сервоприводы для коллектора ставятся на термостатические вставки с резьбой M30×1,5 вместо ручных колпачков. Нормально закрытый привод (NC) без питания держит петлю закрытой и открывает её по сигналу комнатного термостата. Пропало электричество, и петли остывают. У привода NO логика обратная. При обрыве провода или пропадании питания он оставляет отопление включённым. У нас есть Zeissler в обоих исполнениях, за 580 и 600 ₽, оба IP54.

Почему один контур на гребёнке не греет

Один холодный контур на гребёнке при горячем котле — с этим в прошлом октябре к нам обратился хозяин загородного дома. Причиной оказался нормально закрытый сервопривод на петле с неподключённым проводом от термостата: без питания он держит клапан закрытым.

Холодный контур на гребёнке проверяйте по порядку, от простого к сложному:

1. Шаровые краны на подаче и обратке этого контура открыты до упора.
2. Сервопривод на выходе: нормально закрытый без питания перекрывает петлю. Снимите головку, и если петля пошла, ищите проблему в проводке или термостате.
3. Расходомер или балансировочная вставка не закручены в ноль.
4. Воздух в петле или в радиаторах контура: стравите его через воздухоотводчик концевой группы, а в радиаторах спустите воздух краном Маевского.
5. Подача и обратка не перепутаны при подключении петли к группе.
6. Насос группы или узла запущен и выставлен на нужную скорость.

Если все шесть пунктов в порядке, а контур всё равно холодный — дело уже не в гребёнке. Петля может быть пережата в стяжке или слишком длинной для вашего насоса.

Ошибки, которые проявляются в первую зиму

Обиднее всего ошибка с перепутанными подачей и обраткой на коллекторной группе. Расходомеры и термостатические вставки рассчитаны на одно направление потока, и при обратном подключении петли греют вполсилы. Настройка тогда ничего не меняет. Проверьте стрелки на корпусе до того, как затягивать евроконусы.

Дороже обходится коллектор, зашитый в глухую нишу за гипсокартоном. Его придётся вскрывать при первой же настройке расходомеров и потом при каждой замене сервопривода. Оставьте ревизионную дверцу по размеру группы с кронштейнами и концевыми элементами.

Частые вопросы

Если вы уже посчитали расход и число контуров, подобрать коллекторную группу или котельную гребёнку можно в каталоге. Там же лежат насосные группы и концевые элементы.
